JVC KD-DB711 Installationsanleitung Seite 2

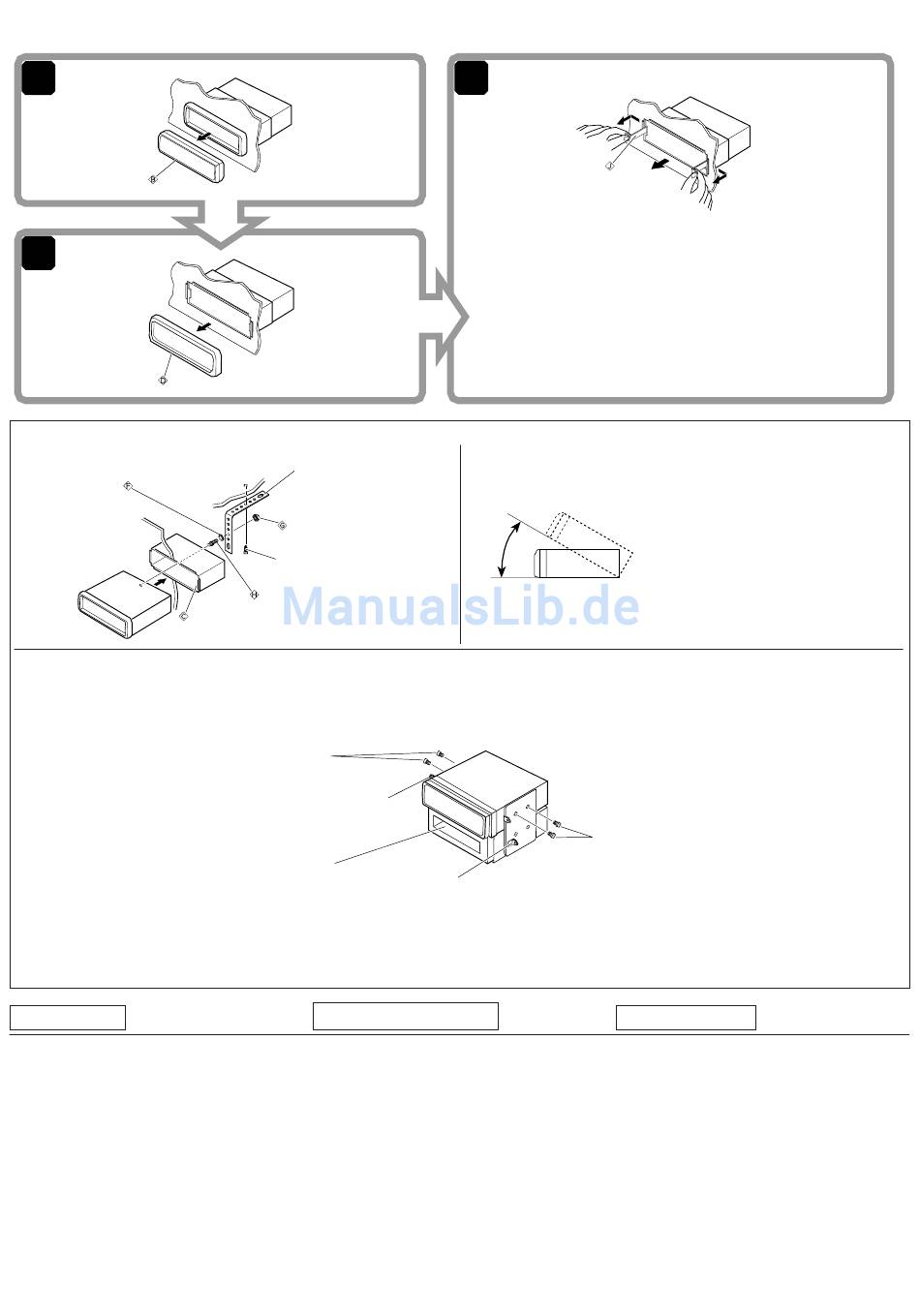

Ausbau des Geräts
• Vor dem Ausbau des Geräts den hinteren Teil freigeben.
1
2
• Beim Verwenden der Anker-Option / Lors de l'utilisation du hauban en option / Utilizzo del supporto supplementare
Feuerwand
Cloison
Parete antincendio
Armaturenbrett
Tableau de bord
Cruscotto
• Beim Einbau des Geräts ohne Halterung / Lors de l'installation de l'appareil sans utiliser de manchon /
Installazione dell'apparecchio senza protezione
Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.
Par exemple dans une Toyota, retirer d'abord l'autoradio et installer l'appareil à la place.
Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l'apparecchio in suo luogo.
Hinweis : Beim Anbringen des Gerät an der Konsole sicherstellen, dass 8 mm lange Schrauben verwendet werden. Werden längere Schrauben verwendet, können sie den Receiver
beschädigen.
Remarque : Lors de l'installation de l'appareil sur le support de montage, s'assurer d'utiliser des vis d'une longueur de 8 mm. Si des vis plus longues sont utilisées, elles peuvent endommager
l'appareil.
: Durante l'installazione dell'apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 8 mm. Si ricorda che l'uso di viti più lunghe potrebbe danneggiare l'apparecchio.
Nota
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig
angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die „–" Anschlussklemmen der linken und rechten
Lautsprecher zusammen geerdet?
• Störgeräusche im Klang.
* Ist die hintere Erdungsklemme mit kürzeren und dickeren
Kabeln an das Fahrzeugchassis angeschlossen?
• Receiver wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die „–" Anschlussklemmen der linken und rechten
Lautsprecher zusammen geerdet?
• Dieser Receiver funktioniert überhaupt nicht.
* Haben Sie einen Reset am Receiver vorgenommen?
Retrait de l'appareil
• Avant de retirer l'appareil, libérez la section arrière.
Anker (Option)
Hauban (en option)
Supporto (opzionale)
Schraube (Option)
Vis (en option)
Vite (opzionale)
Senkkopfschrauben (M5 x 8 mm)*
Vis à tête plate (M5 x 8 mm)*
Viti a testa piana (M5 x 8 mm) *
Konsole*
Support*
Staffa *
Tasche
Poche
Tasca
EN CAS DE DIFFICULTÉS
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L'appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d'enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit sont-elles
mises ensemble à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la masse est-elle connectée au
châssis de la voiture avec un cordon court et épais?
• L'appareil devient chaud.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droite sont-elles
mises ensemble à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?
3
Die beiden Handgriffe einsetzen und dann ziehen wie in der Abbildung gezeigt, so
dass das Gerät entfernt werden kann.
Insérez les deux poignées, puis tirez de la façon illustrée de façon à retirer l'appareil.
Inserire le due maniglie e quindi estrarle come indicato in figura, in modo da
rimuovere l'unità.
Konsole*
Support*
Staffa *
2
Rimozione dell'apparecchio
• Prima di rimuovere l'apparecchio, sganciare la parte
posteriore.
Bauen Sie das Gerät mit einem Winkel von weniger als
30˚ ein.
Installez l'appareil avec un angle de moins de 30˚.
Installare l'unità a un'inclinazione inferiore a 30˚.
* Nicht Teil dieses Geräts.
* Non fourni avec cet appareil.
* Non fornito con l'apparecchio.
Senkkopfschrauben (M5 x 8 mm)*
Vis à tête plate (M5 x 8 mm)*
Viti a testa piana (M5 x 8 mm) *
RICERCA GUASTI
• Il fusibile brucia.
* I fili rossi e neri sono stati collegati correttamente?
• Non si riesce ad accendere l'apparecchio.
* Il filo giallo è stato collegato?
• Non esce alcun suono dalle casse.
* Il filo di uscita delle casse è stato protetto contro i cortocircuiti?
• Suono distorto.
* Il filo di uscita delle casse è collegato a terra?
* I terminali "–" delle casse di sinistra e destra sono stati
collegati a terra in comune?
• Vi sono interferenze nell'audio.
* Il terminale a terra posteriore è collegato al telaio
dell'automobile per mezzo di cavi più corti e più grossi?
• L'apparecchio si surriscalda.
* Il filo di uscita delle casse è collegato a terra?
* I terminali "–" delle casse di sinistra e destra sono stati
collegati a terra in comune?
• L'unità non funziona.
* È stata inizializzata l'unità?
