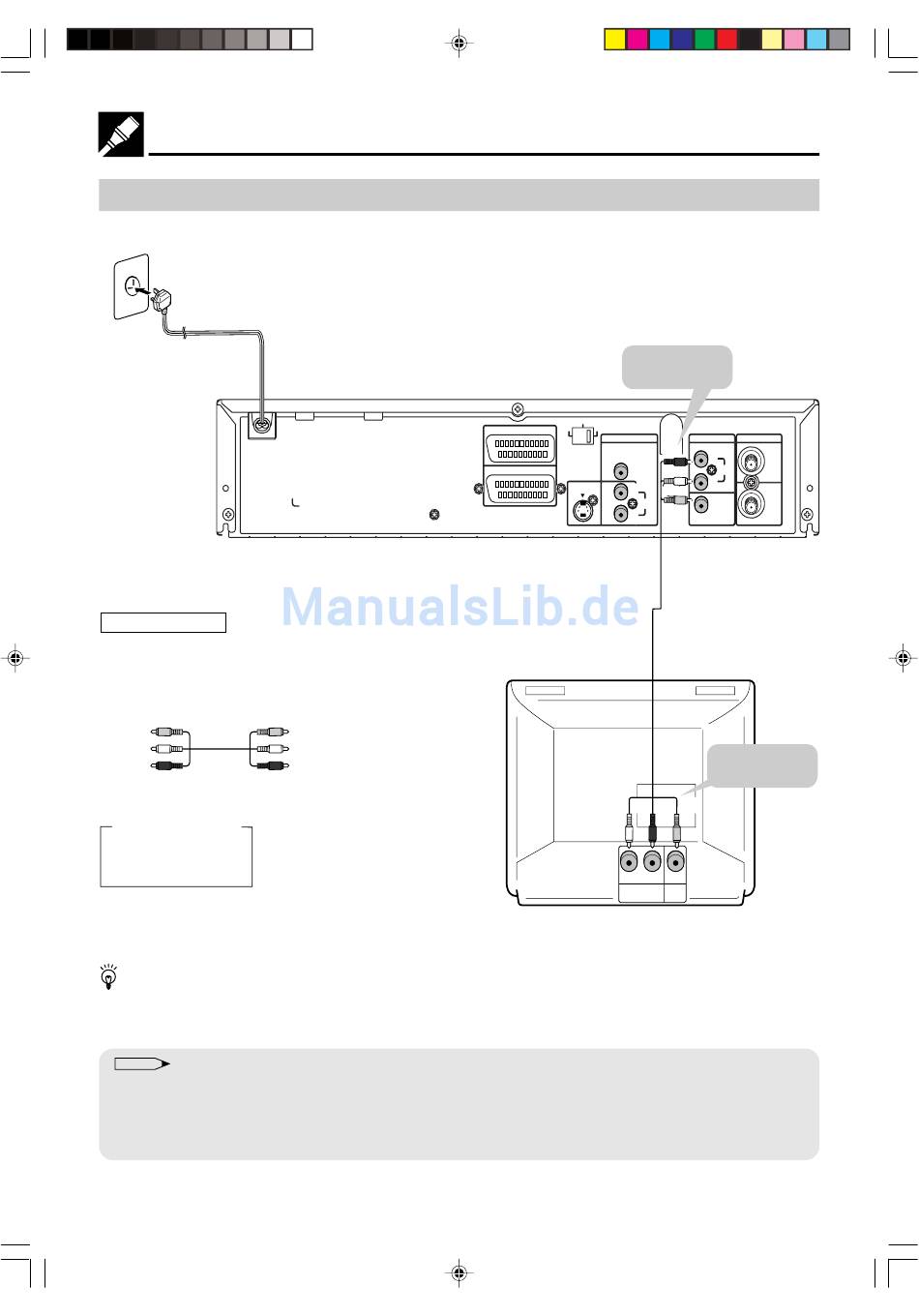

Anschluss eines TV mit VIDEO/AUDIO-Eingangsbuchsen

Erforderliche Kabel
VIDEO-/AUDIO-Kabel
(im Fachhandel erhältlich)
Gelb
Weiß (L)
Rot (R)
Kennfarben der
Buchsen und Stecker
Video : Gelb
Audio Left : Weiß
Audio Right : Rot
• Wenn das oben gezeigte VIDEO-/AUDIO-Kabel an ein Mono-Fernsehgerät angeschlossen wird, das nur
über eine AUDIO-Eingangsbuchse verfügt, ist eine komplette Klangwiedergabe des vom Gerät abgegebenen
Tonsignals nicht möglich.
HINWEIS
• Sicherstellen, dass beim Anschluss der Kabel die Farbkennzeichnungen der Buchsen und Stecker übereinstimmen.
• Das Gerät direkt mit dem Fernseher verbinden. Wenn versucht wird, das Video an einem über Videorecorder
angeschlossenen Fernseher wiederzugeben, verursacht die Kopierschutzfunktion ein Verzerren des Bilds.
• Wenn das Audiosignal über eine Audio-Komponente wiedergegeben werden soll, ist nur das VIDEO-Kabel am
Fernsehgerät anzuschließen.
019_024.pm6
Gelb
Weiß (L)
Rot (R)
21
Zu den Buchsen
VIDEO/AUDIO
OUT
S-VIDEO
RGB VIDEO
LINE 2
DVD OUT
OUTPUT
(Rot)
SELECTOR
AUDIO
LINE 1 (TV) (Weiß)
S-VIDEO
(Gelb)
R
AUDIO
L
VIDEO-/AUDIO-Kabel
(im Fachhandel erhältlich)
(Weiß) (Rot)
L R
AUDIO VIDEO
IN IN
TV (mit externen Eingangsbuchsen)
17/9/02, 8:57 am
Anschlüsse
VCR/DVD OUT ANTENNA
R
IN
AUDIO
L
VIDEO OUT
Zu den
VIDEO-/AUDIO-
Eingangsbuchsen
(Gelb)
21
