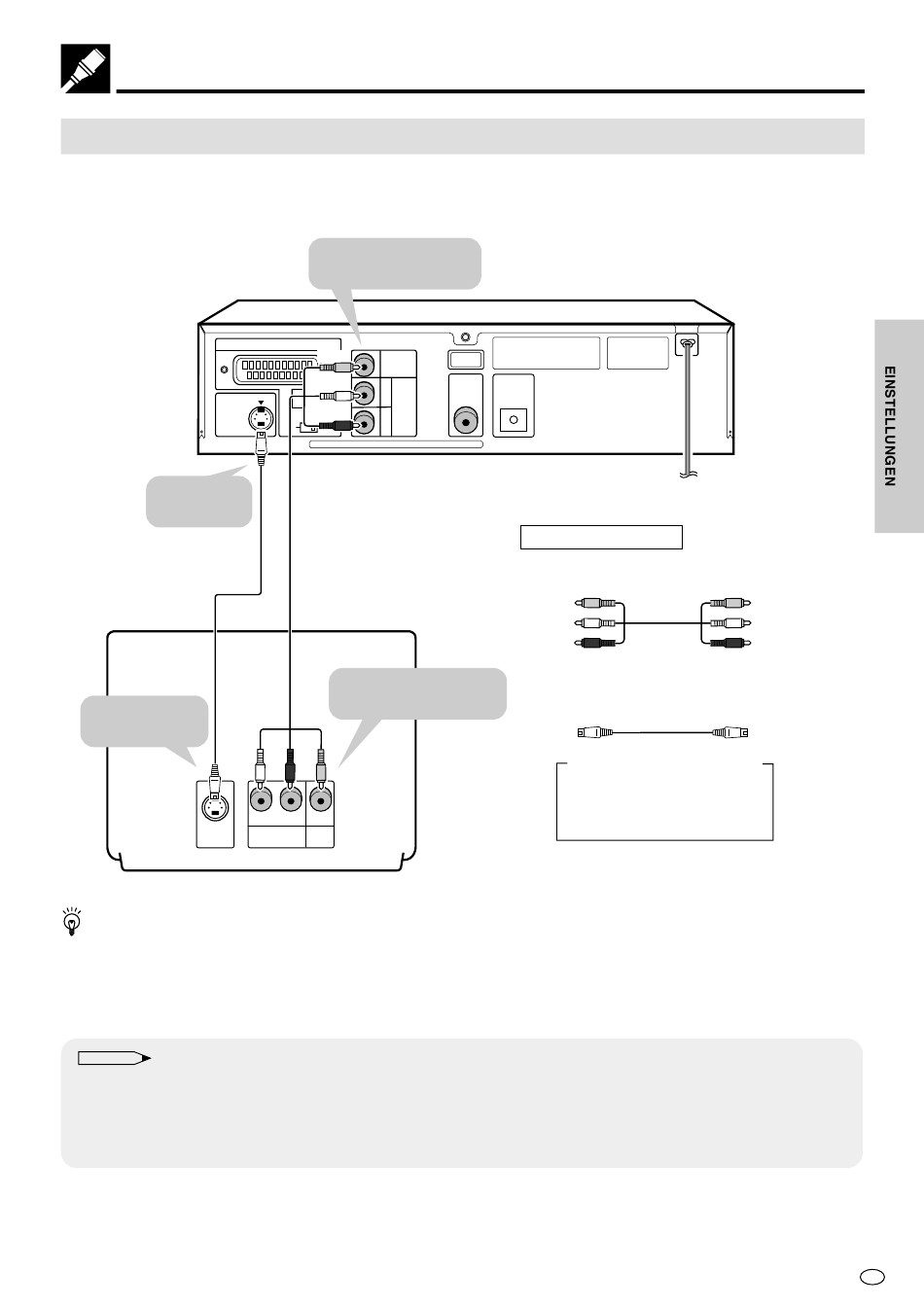

Anschluß eines TVs mit S-VIDEO-Eingang oder VIDEO-/AUDIO-Eingangsbuchsen
Wenn zwecks Erreichen einer besseren Video-Bildqualität ein mit einer S-VIDEO-Eingangsbuchse versehenes
Fernsehgerät am Player angeschlossen wird, muß ein S-VIDEO-Kabel (im Fachhandel erhältlich) verwendet
werden, um das Fernsehgerät mit dem Player zu verbinden.
Zur S-VIDEO
OUT-Buchse
S-VIDEO-Kabel
(im Fachhandel
erhältlich)
Zur S-VIDEO
Eingangsbuchse
TV (mit externen Eingangsbuchsen)
• Wenn der Player mit einem TV sowohl über ein VIDEO- als auch ein S-VIDEO-Kabel verbunden ist, besteht
nur eine Verbindung über den S-VIDEO-Stecker (der VIDEO-Anschluß wird deaktiviert).
• Wenn ein VIDEO-/AUDIO-Kabel (nur für den Nahen Osten mitgeliefert) an ein Mono-Fernsehgerät
angeschlossen wird, das nur über eine AUDIO-Eingangsbuchse verfügt, ist eine komplette Klang-
wiedergabe des vom Player abgegebenen Tonsignals nicht möglich. Wir empfehlen dann den weißen
Audio-Stecker zu nehmen.
Hinweis
• Sich vergewissern, daß beim Anschluß der Kabel die Farbkennzeichnungen der Buchsen und Stecker übereinstimmen.
• Den Player unmittelbar mit dem TV verbinden. Wenn versucht wird, das Video an einem TV wiederzugeben, das über
ein VCR angeschlossen ist, verursacht die Kopierschutzfunktion der Disc ein Verzerren des Bilds.
• Wenn das Audiosignal über eine Audio-Komponente wiedergegeben werden soll, ist nur das S-VIDEO- oder das
VIDEO-Kabel am Fernsehgerät anzuschließen.
Downloaded from:
http://www.usersmanualguide.com/
Zu den VIDEO-/AUDIO
OUT-Buchsen
AV OUT
(Gelb)
(Weiß)
OUTPUT
S-VIDEO
SELECTOR
OUT
(Rot)
S-VIDEO
RGB
VIDEO
VIDEO-/AUDIO-Kabel
(nur für den Nahen
Osten mitgeliefert)
Zu den VIDEO-/AUDIO-
Eingangsbuchsen
(Weiß) (Rot) (Gelb)
L
R
S - VIDEO
AUDIO
VIDEO
INPUT
IN
IN
VIDEO
OUT
DIGITAL
OPTICAL
L
OUT
DIGITAL OUT
AUDIO
OUT
R
Erforderliche Kabel
VIDEO-/AUDIO-Kabel
(nur für den Nahen Osten mitgeliefert)
Gelb
Weiß (L)
Rot (R)
Bei S-VIDEO-Anschluß:
S-VIDEO-Kabel (im Fachhandel erhältlich)
DVD-Player
Kennfarben der Buchsen
und Stecker
Video: Gelb
Audio links: Weiß
Audio rechts: Rot
Anschlüsse
Gelb
Weiß (L)
Rot (R)
17
D
