Anschlüsse

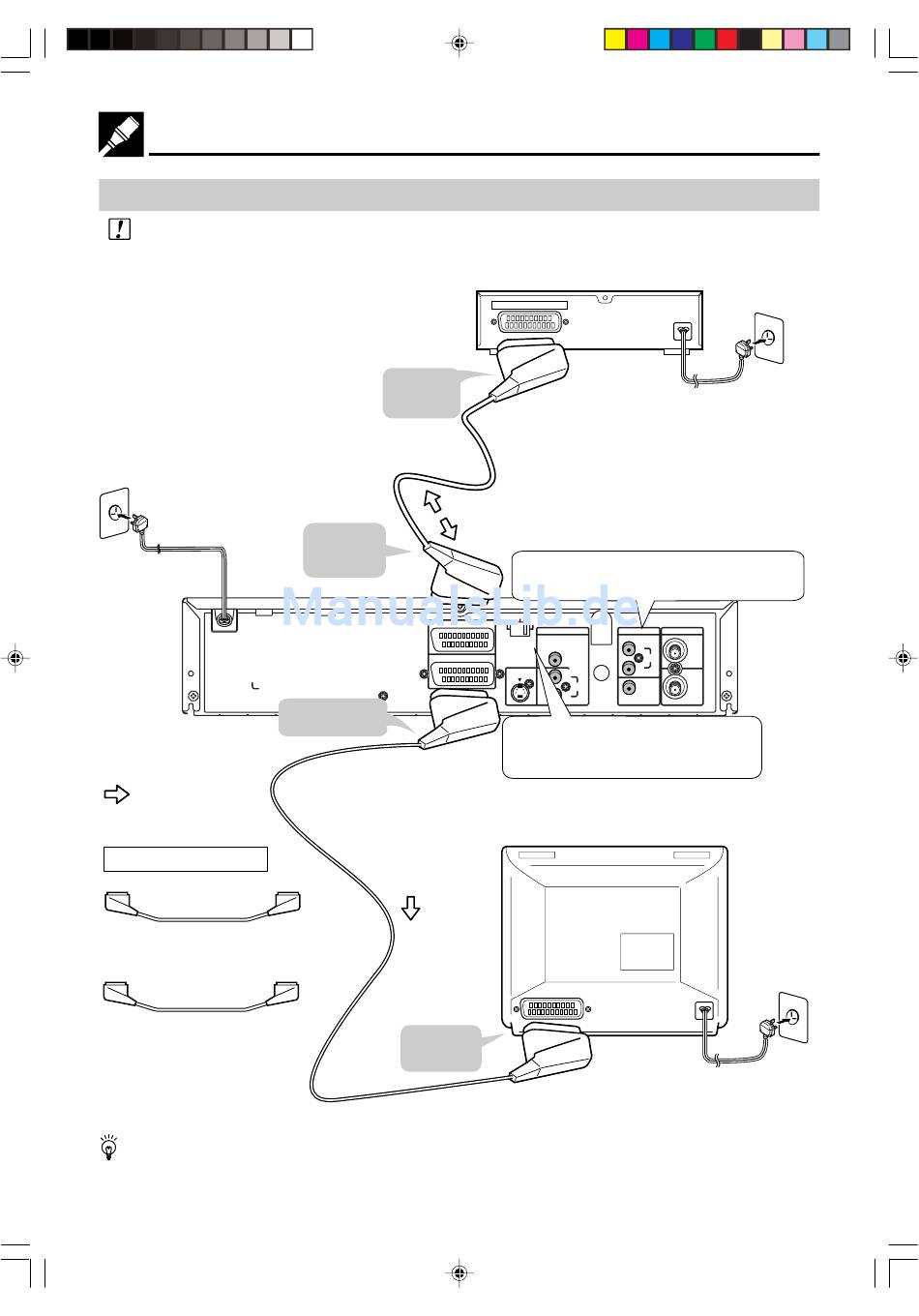

Anschluss eines TV an Ausgang AV1- (TV) und Eingang AV2-SCARTs

Die SCART-Kabel zum Anschluss des Geräts an Fernsehgerät und Videorecorder verwenden (ein
SCART-Kabel wird mitgeliefert).
: Signalfluss
Erforderliche Kabel
SCART-Kabel (ein SCART-Kabel
wird mitgeliefert)
SCART-Kabel (das andere
SCART-Kabel ist im Fachhandel
erhältlich)
Die Werkseinstellung für den OUTPUT SELECTOR ist VIDEO. Wenn Ihr Fernsehgerät die höherwertigen
Modi S-VIDEO oder RGB über SCART unterstützt, dann stellen Sie bitte den SELECTOR nach Wunsch ein.
20
019_024.pm6
Zum
SCART-
Ausgang
Zum
Anschluss
AV2 SCART
Zum Anschluss
AV1 (TV) SCART
Zum
SCART
Eingang
20
VCR oder DECORDER
SCART OUTPUT
Je nach TV-Typ können statt AV 1 (TV) auch
die Buchsen VCR/DVD OUT verwendet werden.
S-VIDEO
RGB VIDEO
LINE 2
DVD OUT
OUTPUT
SELECTOR
AUDIO
LINE 1 (TV)
S-VIDEO
R
AUDIO
L
Die Position entsprechend dem Signaltyp
verändern, der beim Abspielen von DVDs
zum Fernsehgerät übermittelt wird
(VIDEO/S-VIDEO/RGB)
17/9/02, 8:57 am
VCR/DVD OUT ANTENNA
R
IN
AUDIO
L
OUT
VIDEO
TV
