Anschluß eines TVs mit S-VIDEO-Eingang oder VIDEO-/AUDIO-Eingangsbuchsen
Wenn zwecks Erreichen einer besseren Video-Bildqualität ein mit einer S-VIDEO-Eingangsbuchse versehenes
Fernsehgerät am Player angeschlossen wird, muß ein S-VIDEO-Kabel (im Fachhandel erhältlich) verwendet
werden, um das Fernsehgerät mit dem Player zu verbinden.
Erforderliche Kabel
VIDEO-/AUDIO-Kabel
(nur für den Nahen Osten mitgeliefert)
Gelb
Weiß (L)
Rot (R)
Bei S-VIDEO-Anschluß:
S-VIDEO-Kabel (im Fachhandel erhältlich)
• Wenn der Player mit einem TV sowohl über ein VIDEO- als auch ein S-VIDEO-Kabel verbunden ist, besteht
nur eine Verbindung über den S-VIDEO-Stecker (der VIDEO-Anschluß wird deaktiviert).
• Wenn ein VIDEO-/AUDIO-Kabel (nur für den Nahen Osten mitgeliefert) an ein Mono-Fernsehgerät
angeschlossen wird, das nur über eine AUDIO-Eingangsbuchse verfügt, ist eine komplette Klang-
wiedergabe des vom Player abgegebenen Tonsignals nicht möglich. Wir empfehlen dann den weißen
Audio-Stecker zu nehmen.
Hinweis
• Sich vergewissern, daß beim Anschluß der Kabel die Farbkennzeichnungen der Buchsen und Stecker übereinstimmen.
• Den Player unmittelbar mit dem TV verbinden. Wenn versucht wird, das Video an einem TV wiederzugeben, das über
ein VCR angeschlossen ist, verursacht die Kopierschutzfunktion der Disc ein Verzerren des Bilds.
• Wenn das Audiosignal über eine Audio-Komponente wiedergegeben werden soll, ist nur das S-VIDEO- oder das
VIDEO-Kabel am Fernsehgerät anzuschließen.
Downloaded from:
http://www.usersmanualguide.com/

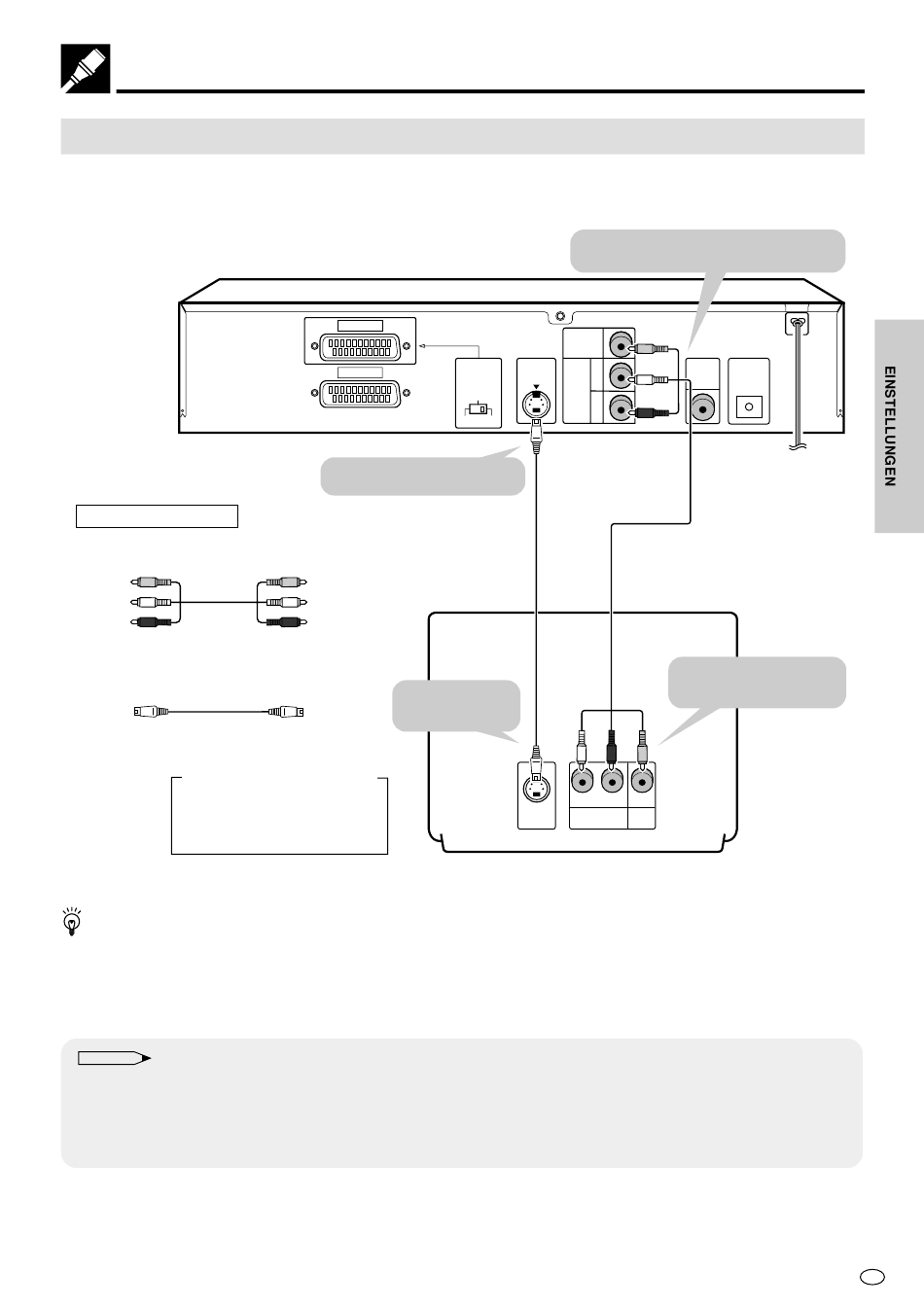

AV 1 ( TV )
AV 2
DVD-Player
Zur S-VIDEO OUT-Buchse
Gelb
Weiß (L)
Rot (R)
Kennfarben der Buchsen
und Stecker
Video: Gelb
Audio links: Weiß
Audio rechts: Rot
VIDEO
OUTPUT
S-VIDEO
SELECTOR
OUT
AUDIO
OUT
S-VIDEO
RGB
VIDEO
S-VIDEO-Kabel
(im Fachhandel
erhältlich)
Zur S-VIDEO
Eingangsbuchse
S - VIDEO
INPUT
TV (mit externen Eingangsbuchsen)
Zu den VIDEO-/AUDIO OUT-Buchsen
(Gelb)
OUT
(Weiß)
DIGITAL
OPTICAL
OUT
L
DIGITAL OUT
(Rot)
R
VIDEO-/AUDIO-Kabel
(nur für den Nahen
Osten mitgeliefert)
Zu den VIDEO-/AUDIO-
Eingangsbuchsen
(Weiß) (Rot)
(Gelb)
L
R
AUDIO
VIDEO
IN
IN
Anschlüsse
