Vorsicht:
• Vor der Durchführung von Anschlüssen unbedingt das Gerät und andere Komponenten ausschalten.
• Für weitere Geräte bitte in deren Bedienungsanleitung nachschauen.
• Bei Verwendung eines VIDEO-/AUDIO-Kabels (im Fachhandel erhältlich) auf die Farbkennzeichnungen der
Buchsen und Stecker achten.
• Beim Aufstellen des Geräts unbedingt die Anschlusskabel des Geräts vom TV-Antennenkabel getrennt
verlegen, da andernfalls beim Empfang von Fernsehprogrammen Störungen auftreten können.

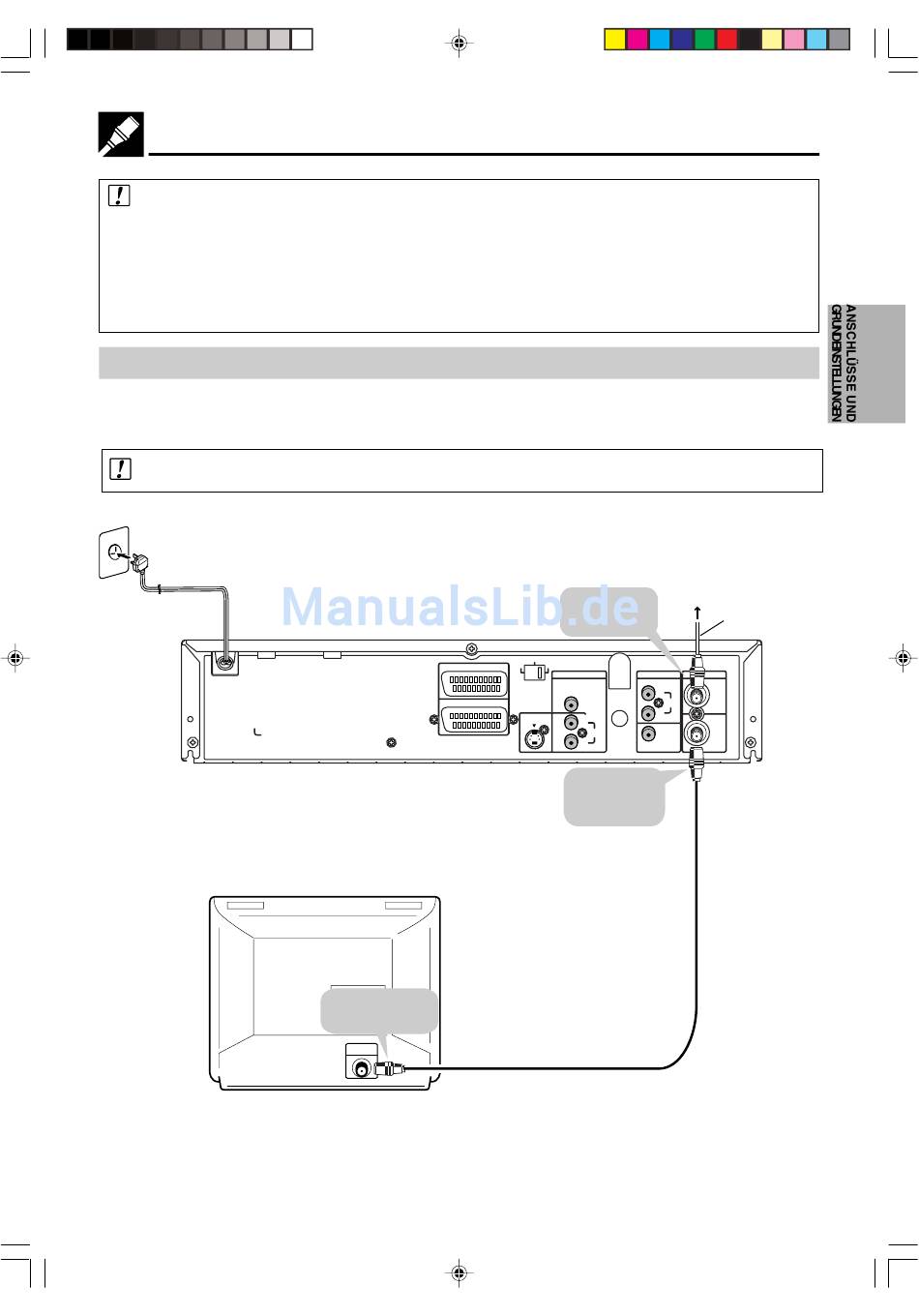

Anschließen von ANTENNA IN/ANTENNA OUT
Die Anschlussmethode ist je nach Fernsehgerät unterschiedlich.
Das Signal vom Ausgang ANTENNA OUT ist nur ein Fernsehsignal. Zur Anzeige des Wiedergabesignals des
Geräts MUSS ein Scart-Kabel verwendet werden.
019_024.pm6
TV
Zur Antennen-
Eingangsbuchse
19
Zur Buchse
ANTENNE IN
S-VIDEO
RGB VIDEO
LINE 2
DVD OUT
OUTPUT
SELECTOR
AUDIO
LINE 1 (TV)
S-VIDEO
R
AUDIO
L
Zur Buchse
ANTENNA
OUT
Rundes Koaxial-Kabel
(HF-Verbindungskabel,
im Lieferumfang)
