Ford Ranger Betriebsanleitung Seite 124

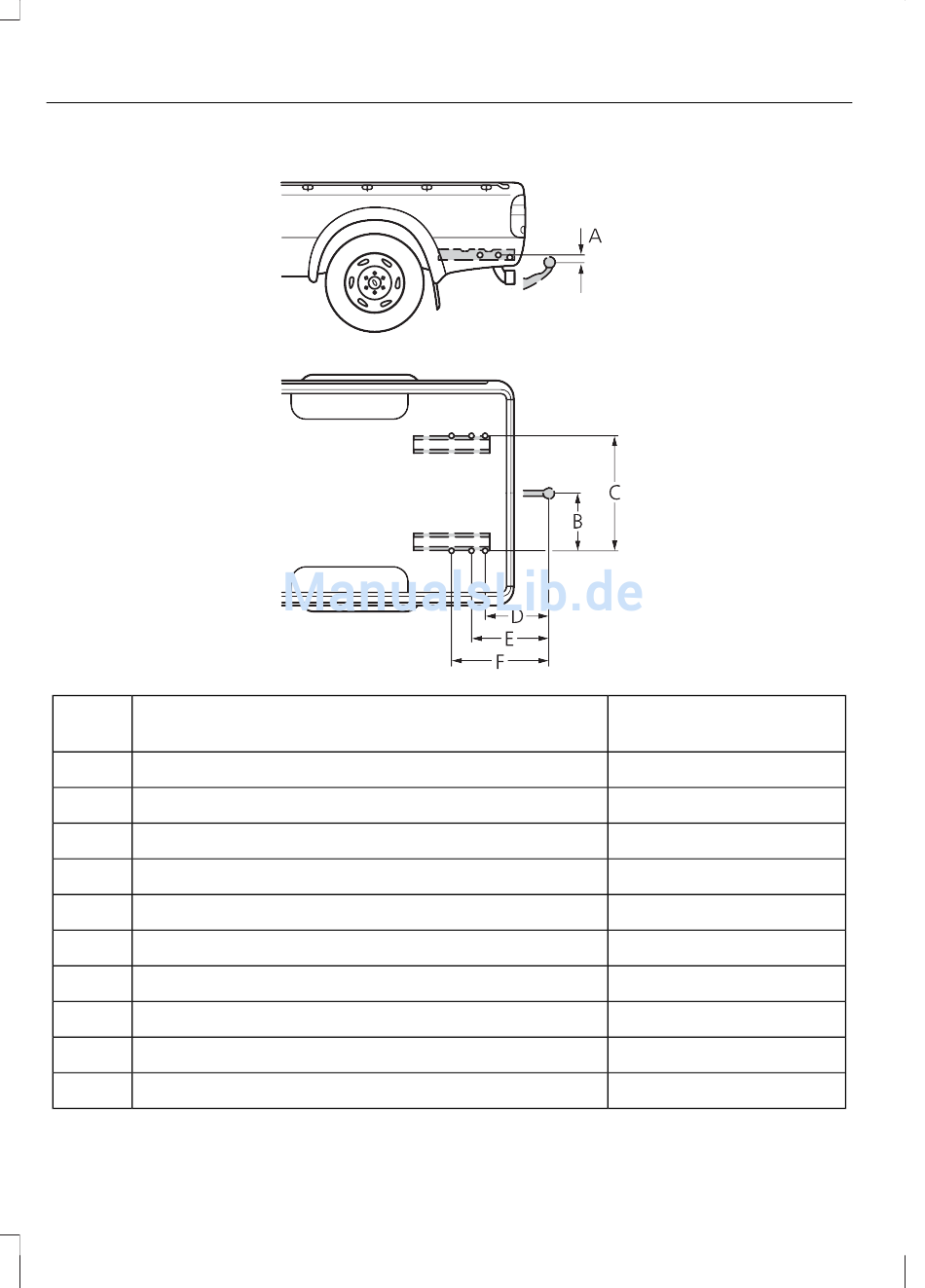

Abmessungen der Zugvorrichtung
Pos.
A Befestigungspunkt - Mitte Kugel (Zweiradantrieb)
A Befestigungspunkt - Mitte Kugel (Vierradantrieb)
B Mitte Kugel - Längsträger (Zweiradantrieb)
B Mitte Kugel - Längsträger (Vierradantrieb)
C Außenseiten der Längsträger (Zweiradantrieb)
C Außenseiten der Längsträger (Vierradantrieb)
D Mitte Kugel - Mitte 1. Bohrung (Zweiradantrieb)
D Mitte Kugel - Mitte 1. Bohrung (Vierradantrieb)
E Mitte Kugel - Mitte 2. Bohrung (Zweiradantrieb)
E Mitte Kugel - Mitte 2. Bohrung (Vierradantrieb)
Technische Daten
E79190
Abmessungsbeschreibung
122
Abmessungen in mm
(Zoll)
97,5 ± 5 (3,8 ± 0,2)
188 ± 5 (7,4 ± 0,2)
541 (21,3)
541 (21,3)
1082 (42,6)
1082 (42,6)
325 ± 5 (12,8 ± 0,2)
307 ± 5 (12,1 ± 0,2)
425 ± 5 (16,7 ± 0,2)
407 ± 5 (16 ± 0,2)
