Ingebruikname

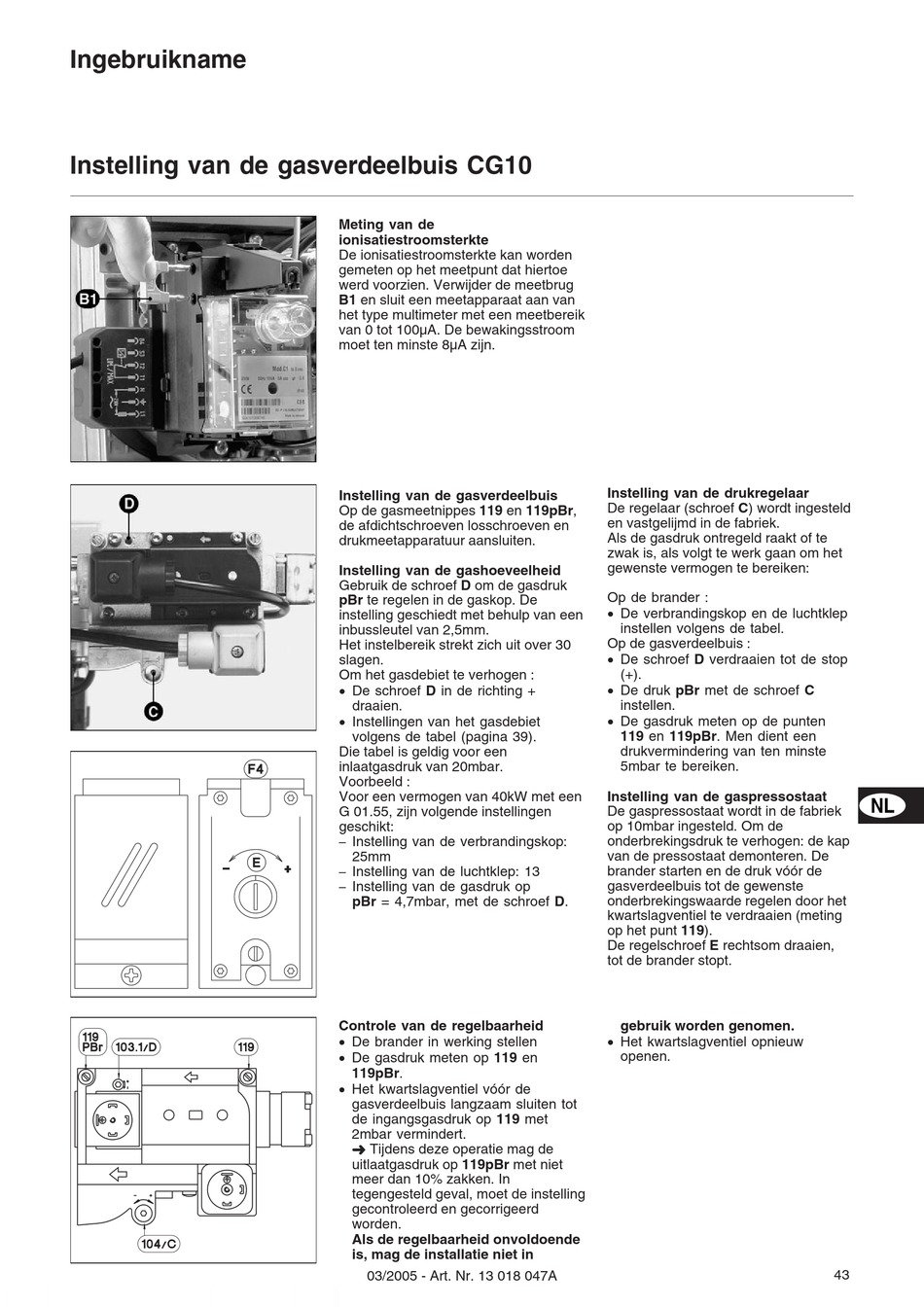

Instelling van de gasverdeelbuis CG10

Meting van de
ionisatiestroomsterkte
De ionisatiestroomsterkte kan worden
gemeten op het meetpunt dat hiertoe
werd voorzien. Verwijder de meetbrug
B1 en sluit een meetapparaat aan van
het type multimeter met een meetbereik
van 0 tot 100µA. De bewakingsstroom
moet ten minste 8µA zijn.
Instelling van de gasverdeelbuis
Op de gasmeetnippes 119 en 119pBr,
de afdichtschroeven losschroeven en
drukmeetapparatuur aansluiten.
Instelling van de gashoeveelheid
Gebruik de schroef D om de gasdruk
pBr te regelen in de gaskop. De
instelling geschiedt met behulp van een
inbussleutel van 2,5mm.
Het instelbereik strekt zich uit over 30
slagen.
Om het gasdebiet te verhogen :
· De schroef D in de richting +
draaien.
· Instellingen van het gasdebiet
volgens de tabel (pagina 39).
Die tabel is geldig voor een
inlaatgasdruk van 20mbar.
Voorbeeld :
Voor een vermogen van 40kW met een
G 01.55, zijn volgende instellingen
geschikt:
Instelling van de verbrandingskop:
–
25mm
Instelling van de luchtklep: 13
–
Instelling van de gasdruk op
–
pBr = 4,7mbar, met de schroef D.
Controle van de regelbaarheid
· De brander in werking stellen
· De gasdruk meten op 119 en
119pBr.
· Het kwartslagventiel vóór de
gasverdeelbuis langzaam sluiten tot
de ingangsgasdruk op 119 met
2mbar vermindert.
Ü Tijdens deze operatie mag de
uitlaatgasdruk op 119pBr met niet
meer dan 10% zakken. In
tegengesteld geval, moet de instelling
gecontroleerd en gecorrigeerd
worden.
Als de regelbaarheid onvoldoende
is, mag de installatie niet in
03/2005 - Art. Nr. 13 018 047A
Instelling van de drukregelaar
De regelaar (schroef C) wordt ingesteld
en vastgelijmd in de fabriek.
Als de gasdruk ontregeld raakt of te
zwak is, als volgt te werk gaan om het
gewenste vermogen te bereiken:
Op de brander :
· De verbrandingskop en de luchtklep
instellen volgens de tabel.
Op de gasverdeelbuis :
· De schroef D verdraaien tot de stop
(+).
· De druk pBr met de schroef C
instellen.
· De gasdruk meten op de punten
119 en 119pBr. Men dient een
drukvermindering van ten minste
5mbar te bereiken.
Instelling van de gaspressostaat
De gaspressostaat wordt in de fabriek
op 10mbar ingesteld. Om de
onderbrekingsdruk te verhogen: de kap
van de pressostaat demonteren. De
brander starten en de druk vóór de
gasverdeelbuis tot de gewenste
onderbrekingswaarde regelen door het
kwartslagventiel te verdraaien (meting
op het punt 119).
De regelschroef E rechtsom draaien,
tot de brander stopt.
gebruik worden genomen.
· Het kwartslagventiel opnieuw
openen.
