Datei- und Datenstruktur der SD-Karte
1.
Beim erstmaligen Gebrauch einer SD-Karte wird auf dieser der Ordner FGA01 erstellt. In
diesem Ordner können bis zu 99 Exceldateien (mit jeweils 30,000 Messwerten) gespeichert
werden.
2.
Beim Start des Datenloggings wird auf der SD-Karte eine neue Exceldatei mit der
Bezeichnung FGA01001.xls im Verzeichnis FGA01 erstellt. Die erfassten Daten werden bis
zum Erreichen von 30,000 Messwerten in der Datei FGA01001.xls gespeichert.
3.
Werden 30,000 Messwerte überschritten, wird eine neue Datei (FGA01002.xls) erstellt, in der
weitere 30,000 Messwerte gespeichert werden können. Mit dieser Methode können bis zu 99
Dateien erstellt werden. Anschließend wird ein neuer Ordner (FGA02) erstellt, in dem weitere
99 Exceldateien gespeichert werden können. Dieser Vorgang wird in der gleichen Weise mit
den Ordnern FGA03 bis FGA10 (letztes zulässiges Verzeichnis) fortgesetzt.
Datentransfer von SD-Karte zu einem PC
1.
Schließen Sie das Datenlogging, wie in den vorangegangenen Abschnitten beschrieben, ab.
Hinweis: Erfassen Sie für die ersten Tests eine kleine Test-Datenmenge. Dies vermittelt ein
besseres Verständnis für den Datenloggingvorgang, bevor Sie mit dem Erfassen wichtiger
Daten beginnen.
2.
Entfernen Sie bei ausgeschaltetem Messgerät die SD-Karte.
3.
Stecken Sie die SD-Karte direkt in den SD-Kartenleser eines PCs. Wenn der PC keinen SD-
Kartenleser besitzt, verwenden Sie einen SD-Kartenadapter
4.
Schalten Sie den PC ein und starten Sie MS Excel oder ein kompatibles
Tabellenkalkulationsprogramm. Öffnen Sie die gespeicherten Dateien mit Excel.

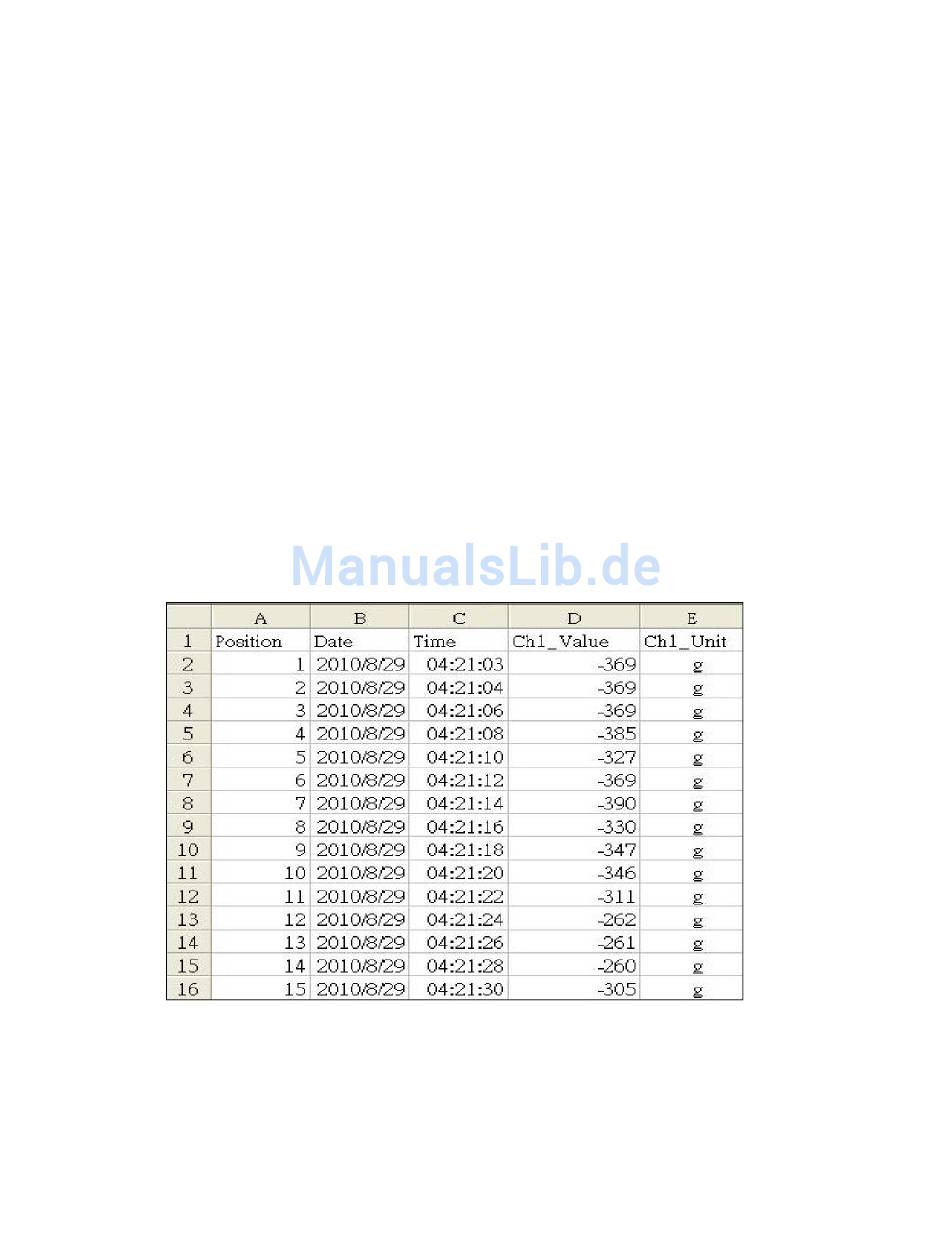

Beispiel Excel-Datenbildschirm, Normaler Modus
8
475040-044-SD-EU-DE V1.7 11/13
