6.5
Montageanleitung

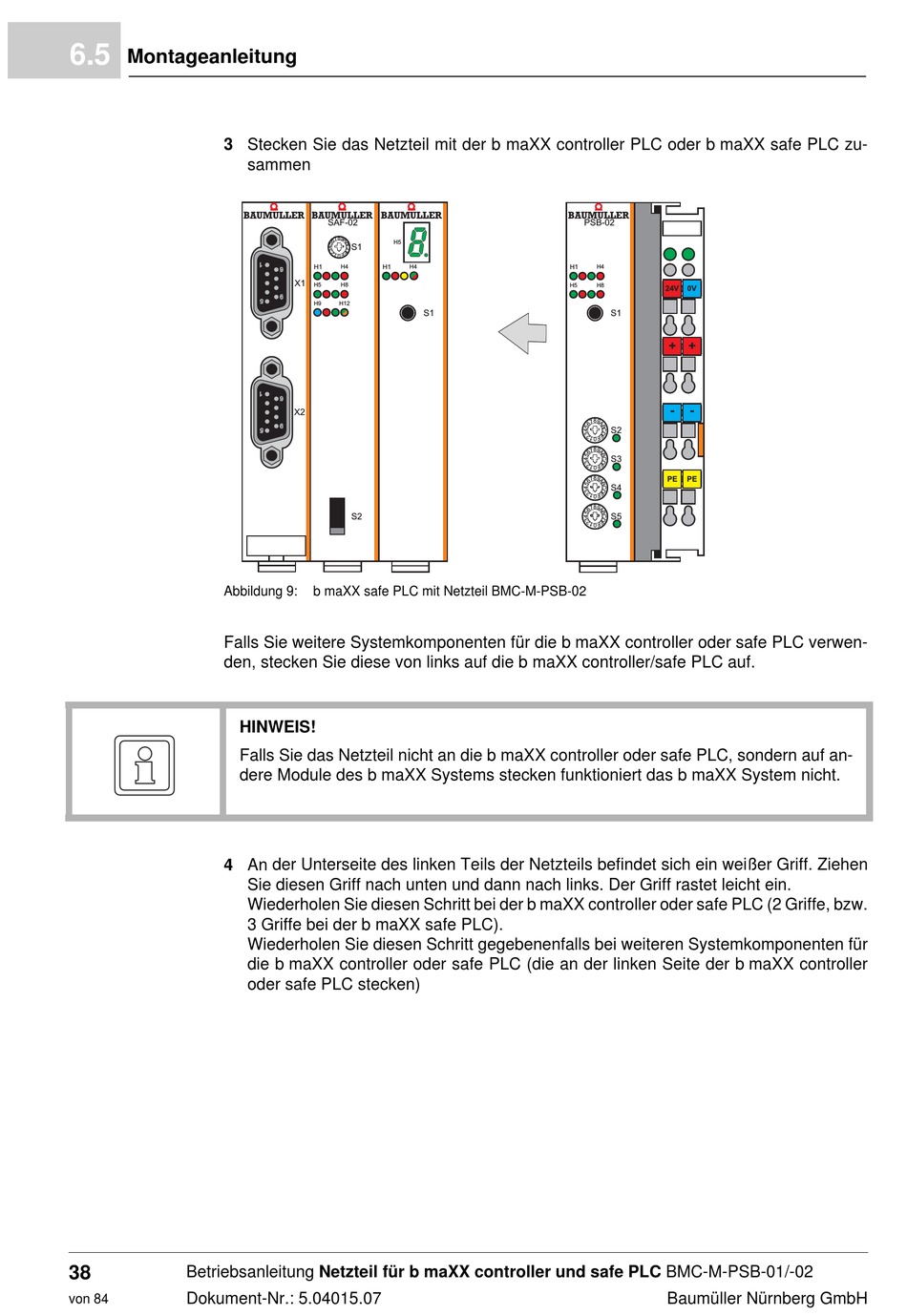

3 Stecken Sie das Netzteil mit der b maXX controller PLC oder b maXX safe PLC zu-
Abbildung 9:
Falls Sie weitere Systemkomponenten für die b maXX controller oder safe PLC verwen-
den, stecken Sie diese von links auf die b maXX controller/safe PLC auf.
HINWEIS!
Falls Sie das Netzteil nicht an die b maXX controller oder safe PLC, sondern auf an-
dere Module des b maXX Systems stecken funktioniert das b maXX System nicht.
4 An der Unterseite des linken Teils der Netzteils befindet sich ein weißer Griff. Ziehen
38
Betriebsanleitung Netzteil für b maXX controller und safe PLC BMC-M-PSB-01/-02
Dokument-Nr.: 5.04015.07
von 84
sammen
BAUMULLER
BAUMULLER
BAUMULLER
SAF-02
8
H5
S1
H1
H4
H1
H4
X1
H5
H8
H9
H12
X2
S2
b maXX safe PLC mit Netzteil BMC-M-PSB-02
Sie diesen Griff nach unten und dann nach links. Der Griff rastet leicht ein.
Wiederholen Sie diesen Schritt bei der b maXX controller oder safe PLC (2 Griffe, bzw.
3 Griffe bei der b maXX safe PLC).
Wiederholen Sie diesen Schritt gegebenenfalls bei weiteren Systemkomponenten für
die b maXX controller oder safe PLC (die an der linken Seite der b maXX controller
oder safe PLC stecken)
BAUMULLER
PSB-02
H1
H5
S1
8
8
8
8
H4
H8
24V
0V
S1
+
+
-
-
S2
S3
PE
PE
S4
S5
