5.2
Aufbau
5.2.1 BMC-M-PSB-01
E
D
F
A
G
C

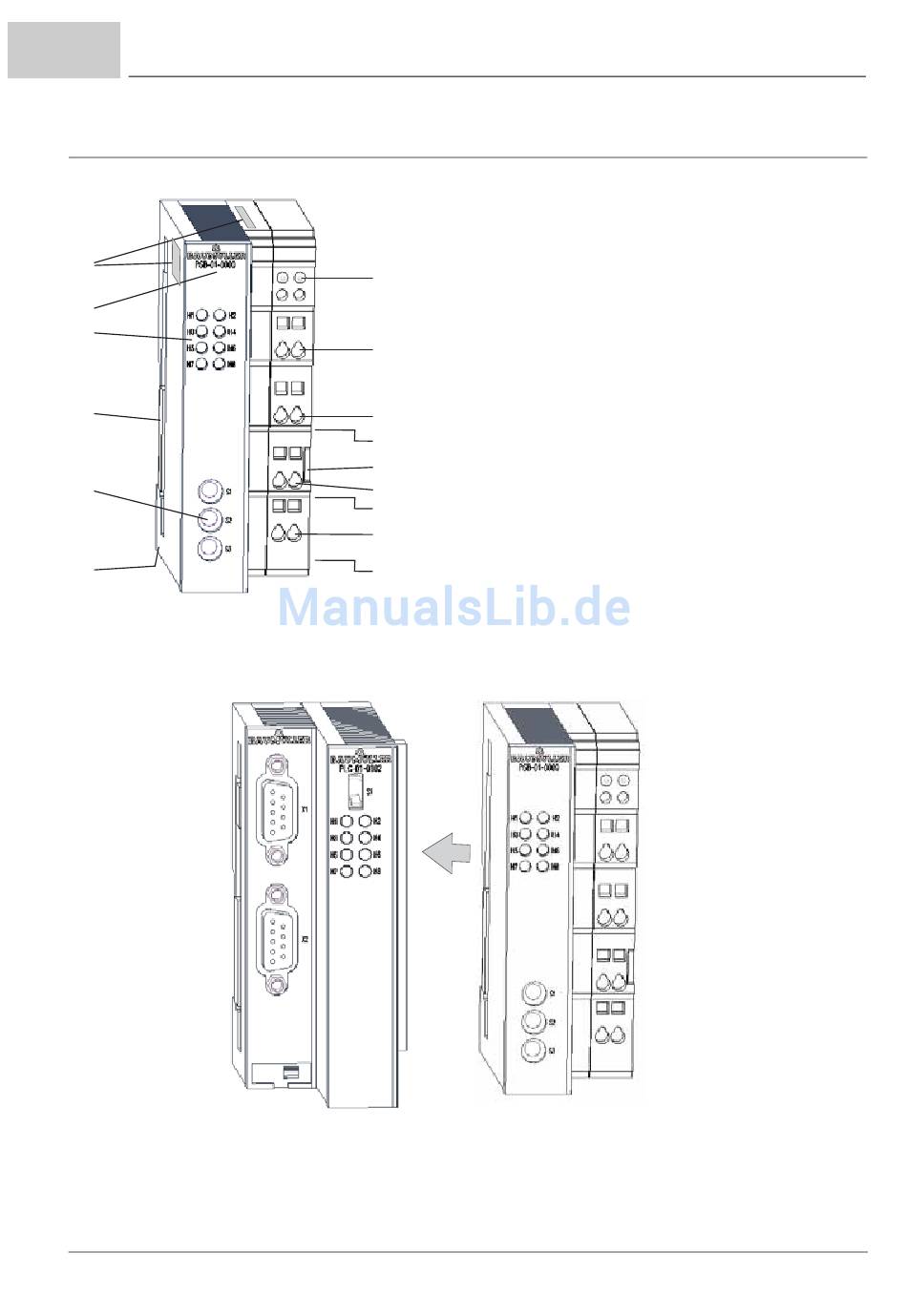

Abbildung 1: Netzteil für b maXX controller PLC BMC-M-PSB-01
Abbildung 2:
28 Betriebsanleitung Netzteil für b maXX controller und safe PLC BMC-M-PSB-01/-02
Dokument-Nr.: 5.04015.07
von 84
H
J
L
K
B
L
K
L
K
b maXX controller PLC mit Netzteil PSB-01
A = Buchse (zur b maXX controller PLC)
B = Entriegelungsgriff (orange)
C = Entriegelungslasche (unten)
D = Kurzbezeichnung
E = Typenschild (seitlich und oben)
F = LEDs
G = Drehschalter
H = Power-LEDs
J = Leitungsklemmen
K = Powerkontakte (zu I/O-Modulen, Seite)
L = Spannungsversorgung für Powerkontakte
