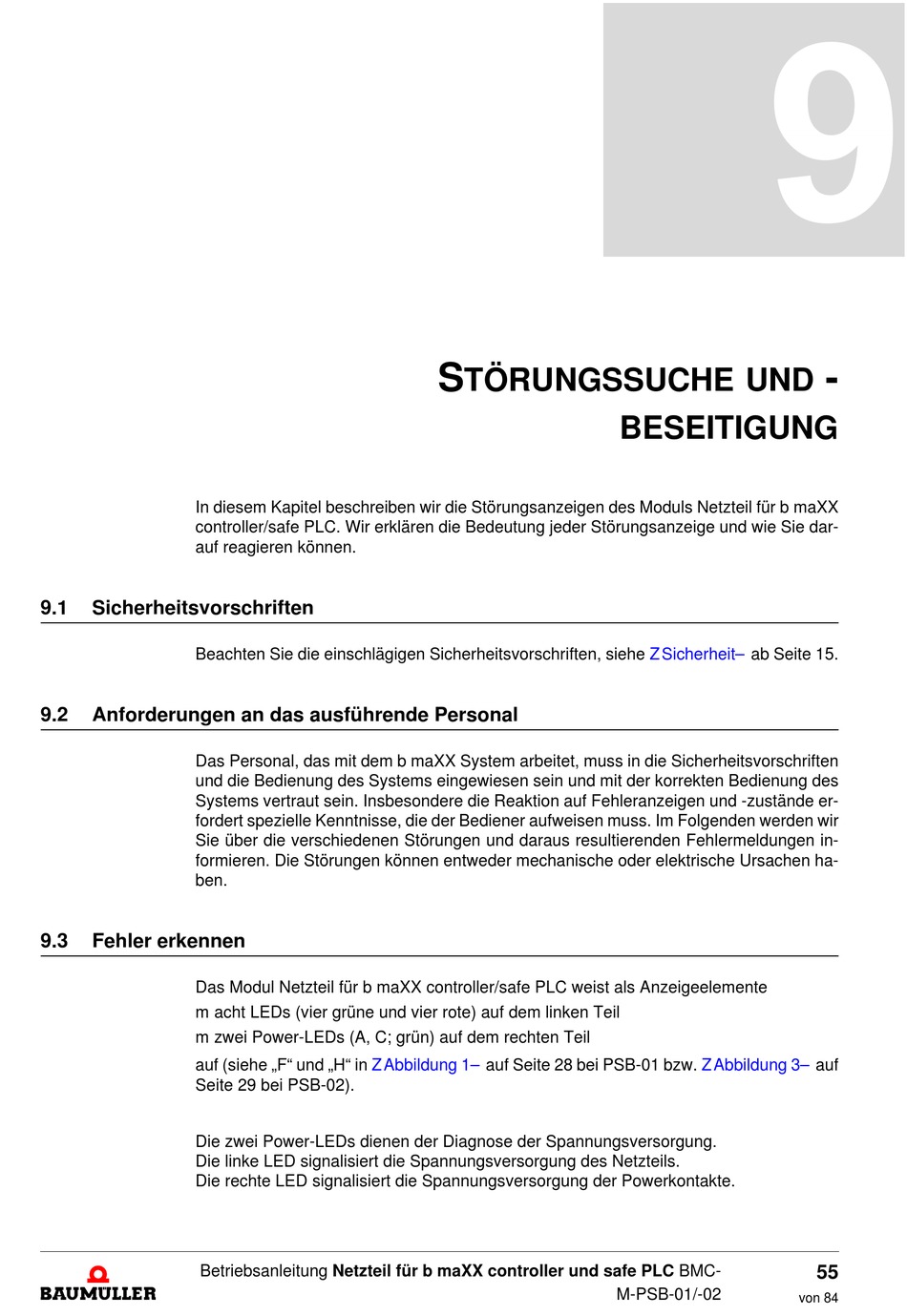

In diesem Kapitel beschreiben wir die Störungsanzeigen des Moduls Netzteil für b maXX
controller/safe PLC. Wir erklären die Bedeutung jeder Störungsanzeige und wie Sie dar-
auf reagieren können.
9.1
Sicherheitsvorschriften
Beachten Sie die einschlägigen Sicherheitsvorschriften, siehe
9.2
Anforderungen an das ausführende Personal
Das Personal, das mit dem b maXX System arbeitet, muss in die Sicherheitsvorschriften
und die Bedienung des Systems eingewiesen sein und mit der korrekten Bedienung des
Systems vertraut sein. Insbesondere die Reaktion auf Fehleranzeigen und -zustände er-
fordert spezielle Kenntnisse, die der Bediener aufweisen muss. Im Folgenden werden wir
Sie über die verschiedenen Störungen und daraus resultierenden Fehlermeldungen in-
formieren. Die Störungen können entweder mechanische oder elektrische Ursachen ha-
ben.
9.3
Fehler erkennen
Das Modul Netzteil für b maXX controller/safe PLC weist als Anzeigeelemente
m acht LEDs (vier grüne und vier rote) auf dem linken Teil
m zwei Power-LEDs (A, C; grün) auf dem rechten Teil
auf (siehe „F" und „H" in
Seite 29 bei PSB-02).
Die zwei Power-LEDs dienen der Diagnose der Spannungsversorgung.
Die linke LED signalisiert die Spannungsversorgung des Netzteils.
Die rechte LED signalisiert die Spannungsversorgung der Powerkontakte.
Betriebsanleitung Netzteil für b maXX controller und safe PLC BMC-
S
TÖRUNGSSUCHE UND
9
ZAbbildung 1–
auf Seite 28 bei PSB-01 bzw.
BESEITIGUNG
ZSicherheit–
ab Seite 15.
ZAbbildung 3–
M-PSB-01/-02
-
auf
55
von 84
