Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375

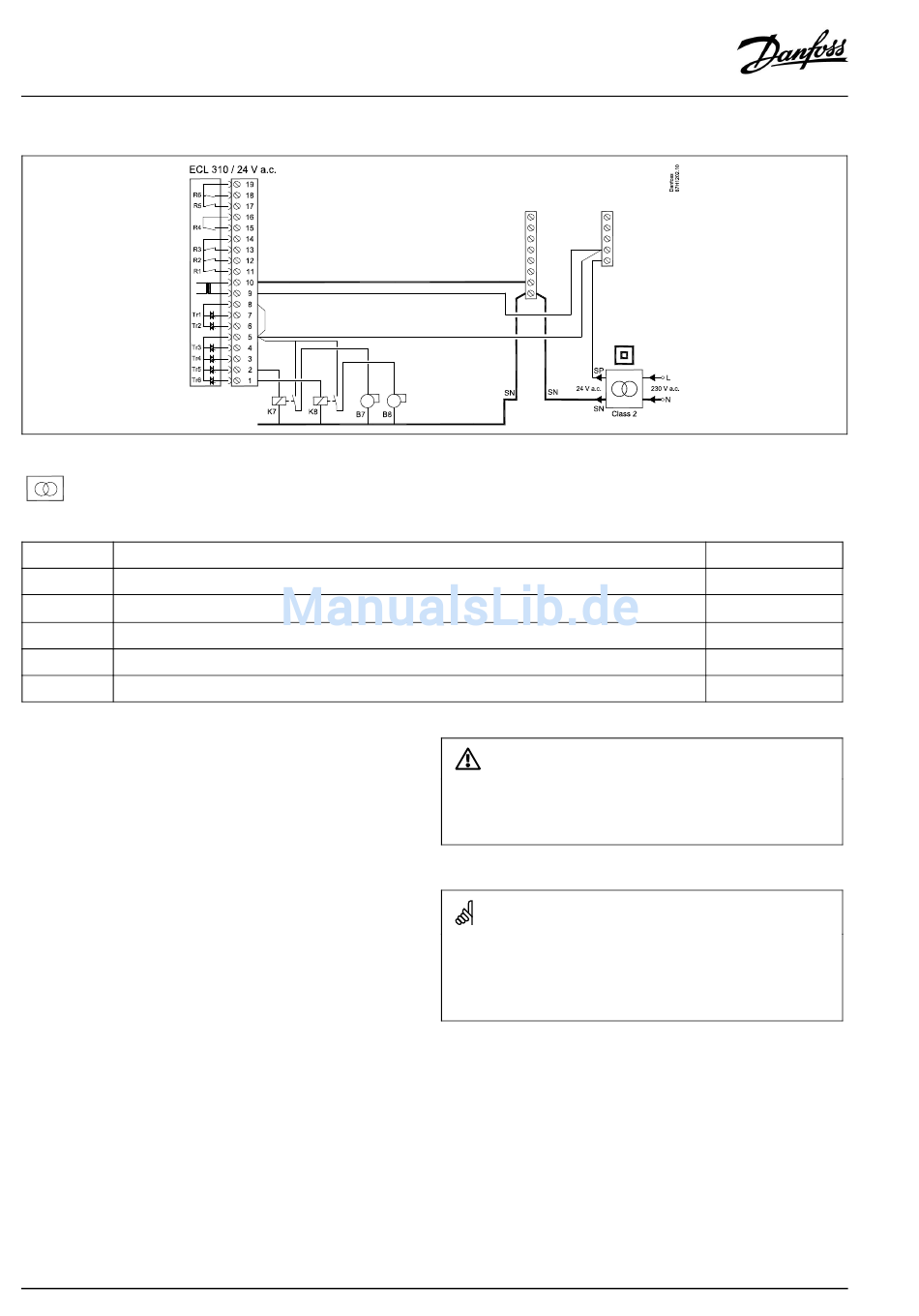

Applikation A375.2/A375.3 (Brennerstufen 7 – 8):
Doppelt isolierter (Zweikammer-)Transformator
Klemme Beschreibung
5
Phase zur Ansteuerung der Brennerstufen 7 und 8
4
Anschluss für das Motorregelventil (Öffnen), Kreis 2 (A375.3)
3
Anschluss für das Motorregelventil (Schließen), Kreis 2 (A375.3)
2 K7 Hilfsrelais für die Ansteuerung der Brennerstufe 7
1 K8 Hilfsrelais für die Ansteuerung der Brennerstufe 8
70 | © Danfoss | 2017.09
Komponenten, die eine Versorgungsspannung von 230 V AC
benötigen, dürfen nicht an einen Regler angeschlossen werden, der
mit 24 V AC versorgt wird. Verwenden Sie ein Hilfsrelais (K), um die 230
V AC von den 24 V AC zu trennen.
Leiterquerschnitt: 0.5 - 1.5 mm²
Durch einen Falschanschluss können die TRIAC-Ausgänge am ECL 210
oder ECL 310 beschädigt werden.
An alle Schraubklemmen dürfen nur maximal 2 Leiter mit einem
Querschnitt von 1.5 mm² angeschlossen werden.
Max. Belastung
1 A/24 V AC
1 A/24 V AC
1 A/24 V AC
1 A/24 V AC
VI.GU.L2.03
