Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375

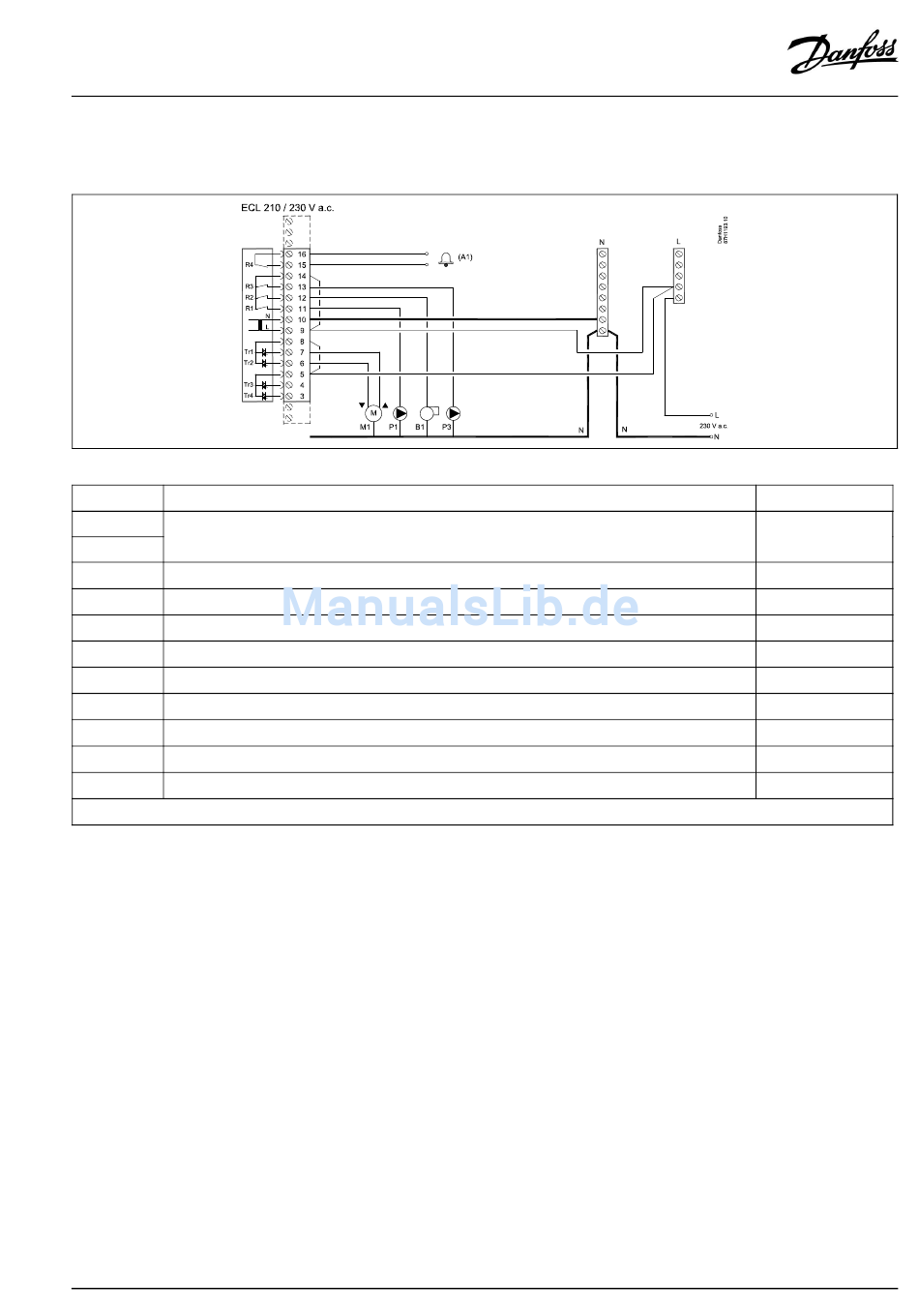

2.5.2 Elektrische Anschlüsse, 230 VAC, Spannungsversorgung, Pumpen, Drosselklappen, Motorregelventile usw.
Applikation A275.1/A275.2
Klemme Beschreibung
16
Alarm (A1)
15
14
Phase für die Ansteuerung von Pumpen und Brenner
13 P3
WW-Tauscherladepumpe EIN/AUS, Kreis 2 (nur A275.2)
12 B1 Brenner EIN/AUS
11 P1
Umwälzpumpe EIN/AUS, Kreis 1
10
Netzspannung 230 V AC (Neutralleiter – N)
9
Netzspannung 230 V AC (Stromleiter - L)
8 M1
Phase für die Ansteuerung von Umschaltventil, Kreis 2 (nur A275.2)
7
M1 Umschaltventil, in Richtung WW-Kreis (nur A275.2)
6 M1 Umschaltventil, in Richtung Heizkreis (nur A275.2)
* Relaiskontakte: 4 A für die ohmsche Last, 2 A für die induktive Last
Werkseitig eingesetzte Brücken:
zwischen Klemme 5 und 8 zwischen Klemme 9 und 14 zwischen Klemme L und 5 zwischen Klemme L und 9 zwischen Klemme N und 10
VI.GU.L2.03
Max. Belastung
4 (2) A/230 V AC*
4 (2) A/230 V AC*
4 (2) A/230 V AC*
4 (2) A/230 V AC*
0.2 A/230 V AC
0.2 A/230 V AC
