Betriebsanleitung ECL Comfort 210/296/310, Applikation A275/A375
Externes Signal für die gewünschte Vorlauftemperatur
Eine Spannung (0 – 10 V) kann an die Eingangsklemme S10
angelegt werden, um die gewünschte Vorlauftemperatur zu
bestimmen.
Die am Eingang S10 gemessene Spannung muss vom Regler
in einen Temperaturwert umgerechnet werden. Je mehr die
Spannung steigt, umso mehr steigt auch die gewünschte
Vorlauftemperatur.
Mit den folgenden Einstellungen wird die Skalierung
vorgenommen.
MENU > Einstellungen > Vorlauf-/Kesseltemperatur
Ext. Soll-Temp. – ECL Comfort 310
Kreis
1
Die aktuelle gewünschte Vorlauftemperatur wird in der Einheit „°C"
angegeben.
Ausgelesener Wert:
- - :
Es ist kein externes Spannungssignal angeschlossen.
°C: In die gewünschte Vorlauftemperatur umgewandeltes
externes Spannungssignal.
Drücken Sie den Navigator, um den Graph einzublenden, und um
die Werte für die Eingangsspannung (1 und 10 V) vorzugeben,
sowie die gewünschte Vorlauftemperatur anzuzeigen.
Gewünschte Vorlauftemperatur:
Feste Spannungseinstellungen:
Werkseinstellungen:
Das heißt, die „Gewünschte Vorlauftemperatur" beträgt 10 °C bei
1.0 V und 100 °C bei 10 V.
Grundsätzlich gilt, je höher die Spannung, desto höher die
angezeigte gewünschte Vorlauftemperatur.
VI.GU.L2.03
Einstellbereich Werkseinstellung
schreibgeschützt
10 ... 120 °C
1 V und 10 V
(1,10) und (10,100)

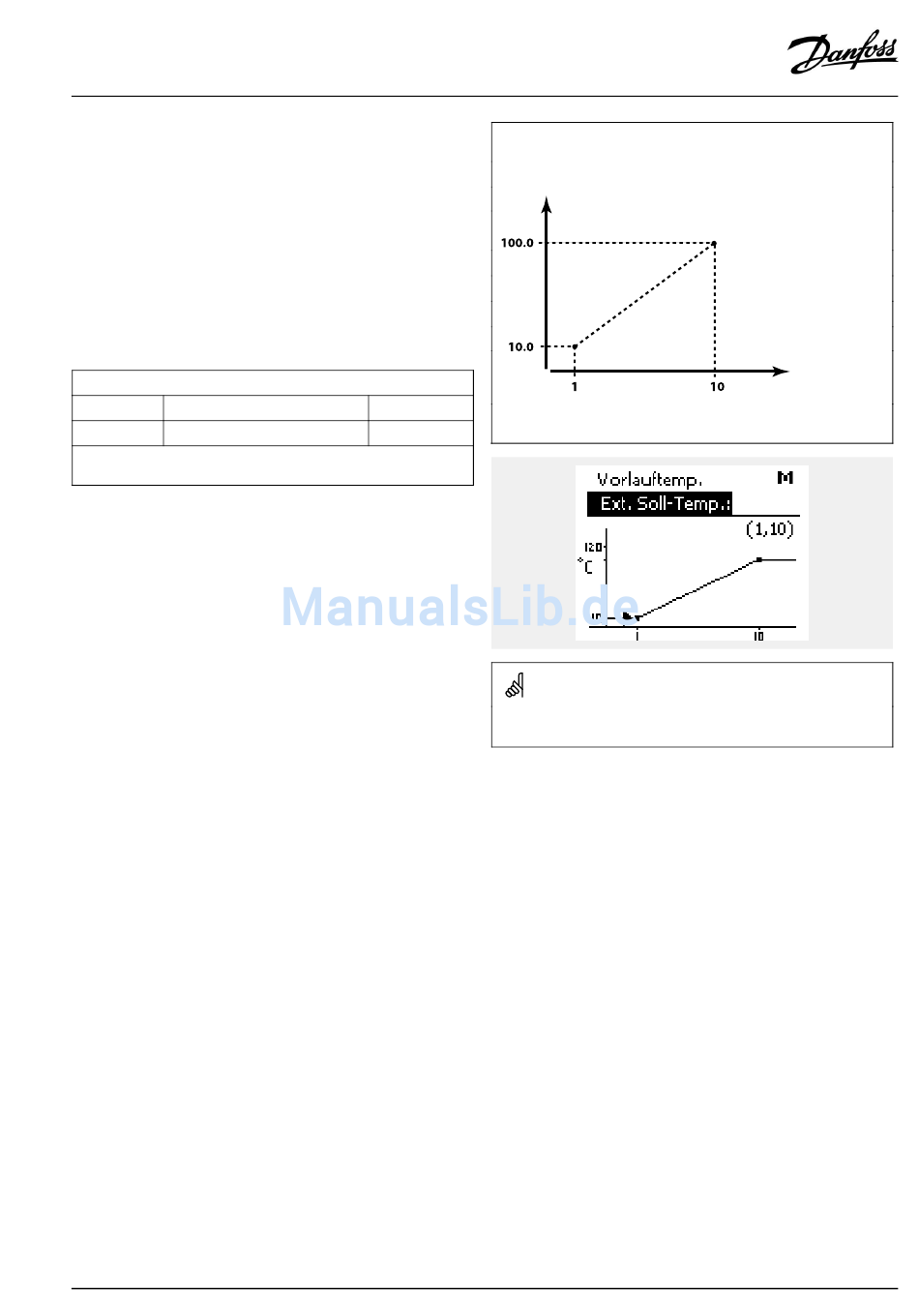

Beispiel: Verhältnis zwischen Eingangsspannung und angezeigter
gewünschter Vorlauftemperatur
Gewünschte Vorlauftemp. (°C)
Dieses Beispiel zeigt, dass 1 Volt der Temperatur 10.0 °C entspricht (und 10
Volt der Temperatur 100 °C).
Das externe Spannungssignal muss höher als 1.0 V sein, um die
Übersteuerung zu aktivieren.
Volt
