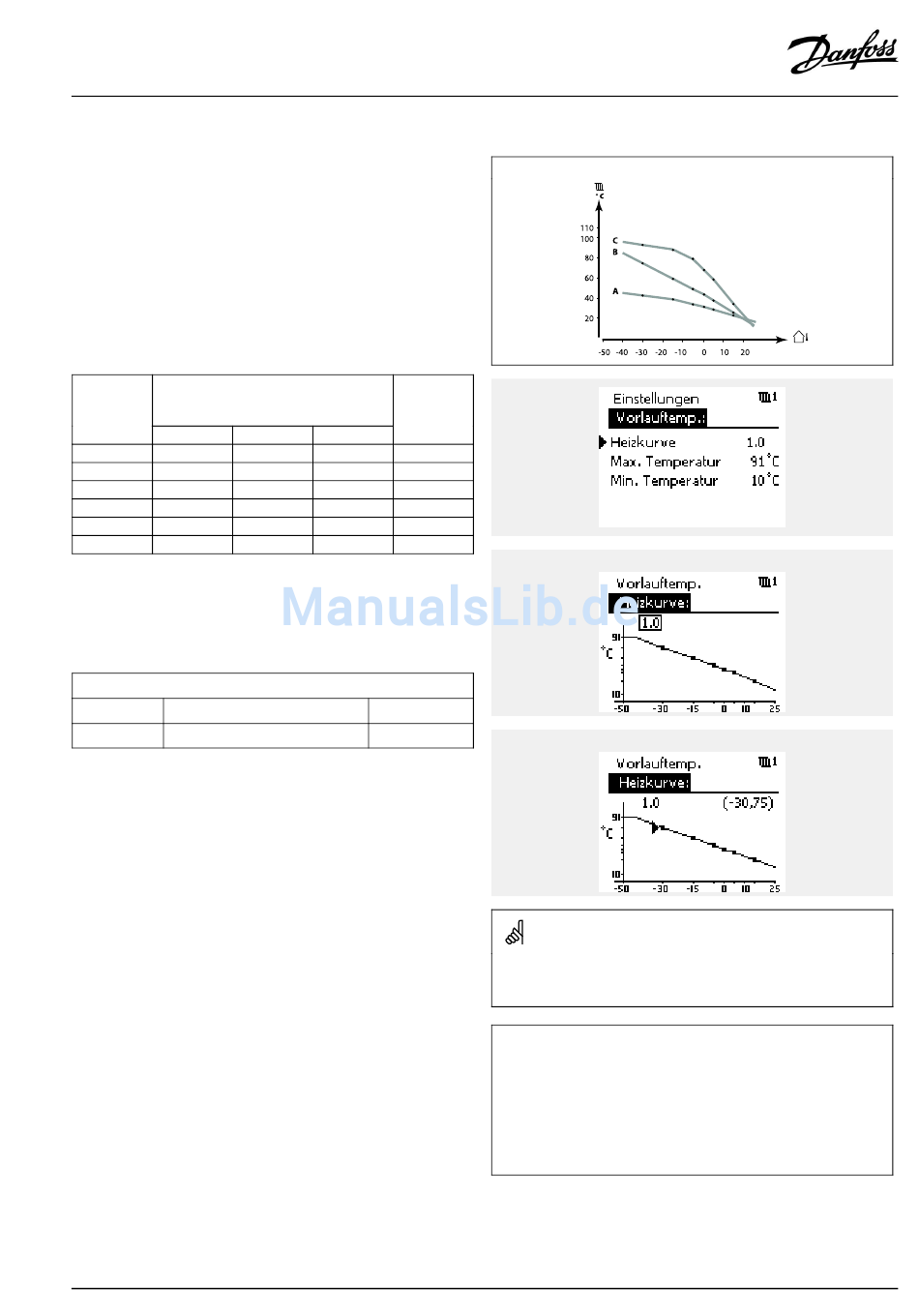

5.2 Vorlauf-/Kesseltemperatur

Der Regler ECL Comfort berechnet und überwacht die
Vorlauf-/Kesseltemperatur in Abhängigkeit von der
Außentemperatur. Die Beziehung zwischen Außentemperatur und
Vorlauftemperatur wird als Heizkurve bezeichnet.
Die Heizkurve wird entweder über die Neigung oder mit
Hilfe von 6 Koordinatenpunkten festgelegt. Dazu wird die
gewünschte Vorlauf-/Kesseltemperatur für 6 fest vorgegebene
Außentemperaturen eingestellt.
Die rechts in der Abbildung dargestellten Heizkurven zeigen
Durchschnittswerte (die Neigung) auf Basis der aktuellen
Einstellungen.
Außen-
tempe- Gewünschte Vorlauf-/Kesseltemp.
ratur
A
-30 °C 45 °C
-15 °C 40 °C
-5 °C 35 °C
0 °C 32 °C
5 °C 30 °C
15 °C 25 °C
A: Beispiel für eine Fußbodenheizung
B: Werkseinstellungen
C: Beispiel für eine Heizkörperheizung (hoher Bedarf )
MENU > Einstellungen > Vorlauf-/Kesseltemperatur
Heizkurve
Kreis
1
Es gibt zwei Möglichkeiten, die Heizkurve zu verändern.
1. Der Wert für die Heizkurvenneigung wird geändert (siehe die
Beispiele für die Heizkurve auf der nächsten Seite).
2. Die Koordinaten für die Heizkurve werden geändert.
Den Neigungswert für die Heizkurve ändern:
Drücken Sie zum Eingeben/Ändern des Neigungswertes für die
Heizkurve den Navigator (Beispiel: 1.0).
Wenn die Neigung der Heizkurve anhand des Neigungswertes
geändert wird, ergibt sich als Schnittpunkt aller Heizkennlinien
eine gewünschte Vorlauf-/Kesseltemperatur = 24.6 °C bei einer
Außentemperatur = 20 °C.
Die Koordinaten ändern:
Drücken Sie zum Eingeben/Ändern der Koordinaten für die
Heizkurve den Navigator (Beispiel: -30,75).
Die Heizkurve ist eine Funktion der gewünschten
Vorlauf-/Kesseltemperatur in Abhängigkeit von der
Außentemperatur bei einer gewünschten Raumtemperatur von
20 °C.
Ändert sich die gewünschte Raumtemperatur, ändert sich auch die
gewünschte Vorlauf-/Kesseltemperatur wie folgt:
(Gew. T Raum - 20) × HK × 2.5
wobei „HK" die Neigung der Kurve und 2.5 eine Konstante ist.
VI.GU.L2.03
Ihre
Einstel-
lungen
B C
75 °C 95 °C
60 °C 90 °C
50 °C 80 °C
45 °C 70 °C
40 °C 60 °C
28 °C 35 °C
Einstellbereich Werkseinstellung
0.1 ... 4.0
Gewünschte Vorlauf-/Kesseltemperatur
Neigungsänderungen
1.0
Koordinatenänderungen
Durch die Funktionen „Schnellaufheizen", „Rampenfunktion"
usw. kann Einfluss auf die berechnete Vorlauf-/Kesseltemperatur
genommen werden.
Beispiel:
Heizkurve:
Gewünschte Vorlauf-/Kesseltemp.:
Gewünschte Raumtemperatur:
Berechnung (22 - 20) × 1.0 × 2.5 =
Ergebnis:
Die gewünschte Vorlauf-/Kesseltemperatur wird von 50 °C auf 55 °C
korrigiert.
1.0
50 °C
22 °C
5
