Installation des wandmontierten Frequenzumrichters

3.6.1 Geeigneter Montageort bei einer Wandmontage

Stellen Sie bitte sicher, dass der Montageort bei einer VAU-Wandmontage folgende Bedingungen erfüllt:
 Der Frequenzumrichter muss an einer ebenen, festen Oberfläche montiert werden.
 Der Frequenzumrichter darf nur auf nicht brennbaren Untergründen montiert werden.
 Rings um den Frequenzumrichter muss ein 200 mm breiter Freiraum bestehen, um eine freie Kon-
vektion zu gewährleisten.

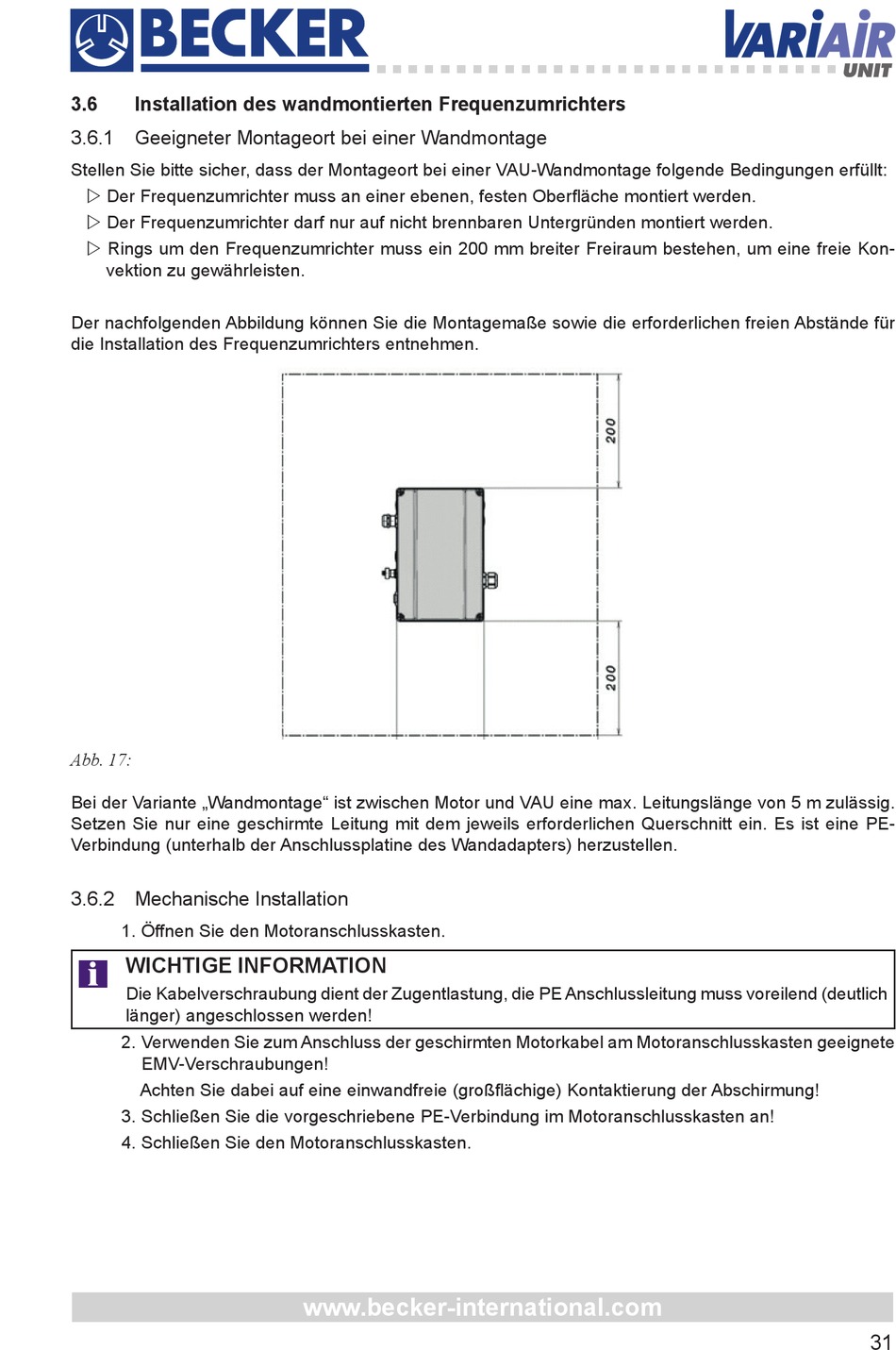

Der nachfolgenden Abbildung können Sie die Montagemaße sowie die erforderlichen freien Abstände für
die Installation des Frequenzumrichters entnehmen.
Abb. 17:
Bei der Variante „Wandmontage" ist zwischen Motor und VAU eine max. Leitungslänge von 5 m zulässig.
Setzen Sie nur eine geschirmte Leitung mit dem jeweils erforderlichen Querschnitt ein. Es ist eine PE-
Verbindung (unterhalb der Anschlussplatine des Wandadapters) herzustellen.

3.6.2 Mechanische Installation

1. Öffnen Sie den Motoranschlusskasten.
WICHTIGE INFORMATION
i
Die Kabelverschraubung dient der Zugentlastung, die PE Anschlussleitung muss voreilend (deutlich
länger) angeschlossen werden!
2. Verwenden Sie zum Anschluss der geschirmten Motorkabel am Motoranschlusskasten geeignete
EMV-Verschraubungen!
Achten Sie dabei auf eine einwandfreie (großflächige) Kontaktierung der Abschirmung!
3. Schließen Sie die vorgeschriebene PE-Verbindung im Motoranschlusskasten an!
4. Schließen Sie den Motoranschlusskasten.
