Zur mechanischen Installation des Frequenzumrichters gehen Sie wie folgt vor:
1. Legen Sie die Dichtung (3) auf.
2. Verschrauben Sie die Adapterplatte (1) mit den vier Befestigungsschrauben (10) und den vier
Federelementen am Motor (Drehmoment: M4 mit 2,4 Nm, M5 mit 5,0 Nm, M6 mit 8,5 Nm).
WICHTIGE INFORMATION
i
Achten Sie bei der Montage der Adapterplatte (1) darauf, dass alle vier Befestigungsschrauben (10)
inkl. Federelementen mit dem entsprechenden Drehmoment angezogen werden!
Alle Kontaktstellen müssen schmutz-/ und farbfrei sein, da eine korrekte Schutzleiterverbindung
sonst nicht gegeben ist!
3. Befestigen Sie das Originalklemmbrett (8), eventuell unter Zuhilfenahme der Option Klemmbrett-
erhöhung (7) und der Option verlängerte Schrauben (9), auf dem Motor.
4. Schließen Sie die vier Leitungen (PE, U, V, W), mit dem entsprechenden Querschnitt (je nach
Leistung des eingesetzten VAU), an das Originalklemmbrett (8) an.
WICHTIGE INFORMATION
i
Die zur Verdrahtung, Motorklemmbrett/VAU, benötigten Anschlussleitungen (ca. 30 cm) gehören
nicht zum Lieferumfang!
Achten Sie bitte auf einwandfreien Sitz der Dichtung (3)!
5. Verschrauben Sie Abstützung (6) mit vier Befestigungsschrauben (4) incl. den Federelementen
an der Adapterplatte (1) (Drehmoment: 5,0 Nm).
6. Führen Sie die vier Leitungen (PE, U, V, W) durch die Abstützung des VAUS.
WICHTIGE INFORMATION
i
Achten Sie bitte auf einwandfreien Sitz der O-Ring-Dichtung (5)!
7. Stecken Sie den Frequenzumrichter vorsichtig auf die Abstützung (6) und befestigen Sie ihn
gleichmäßig mit den zwei M8 Schrauben (11) (Drehmoment: max. 25,0 Nm).

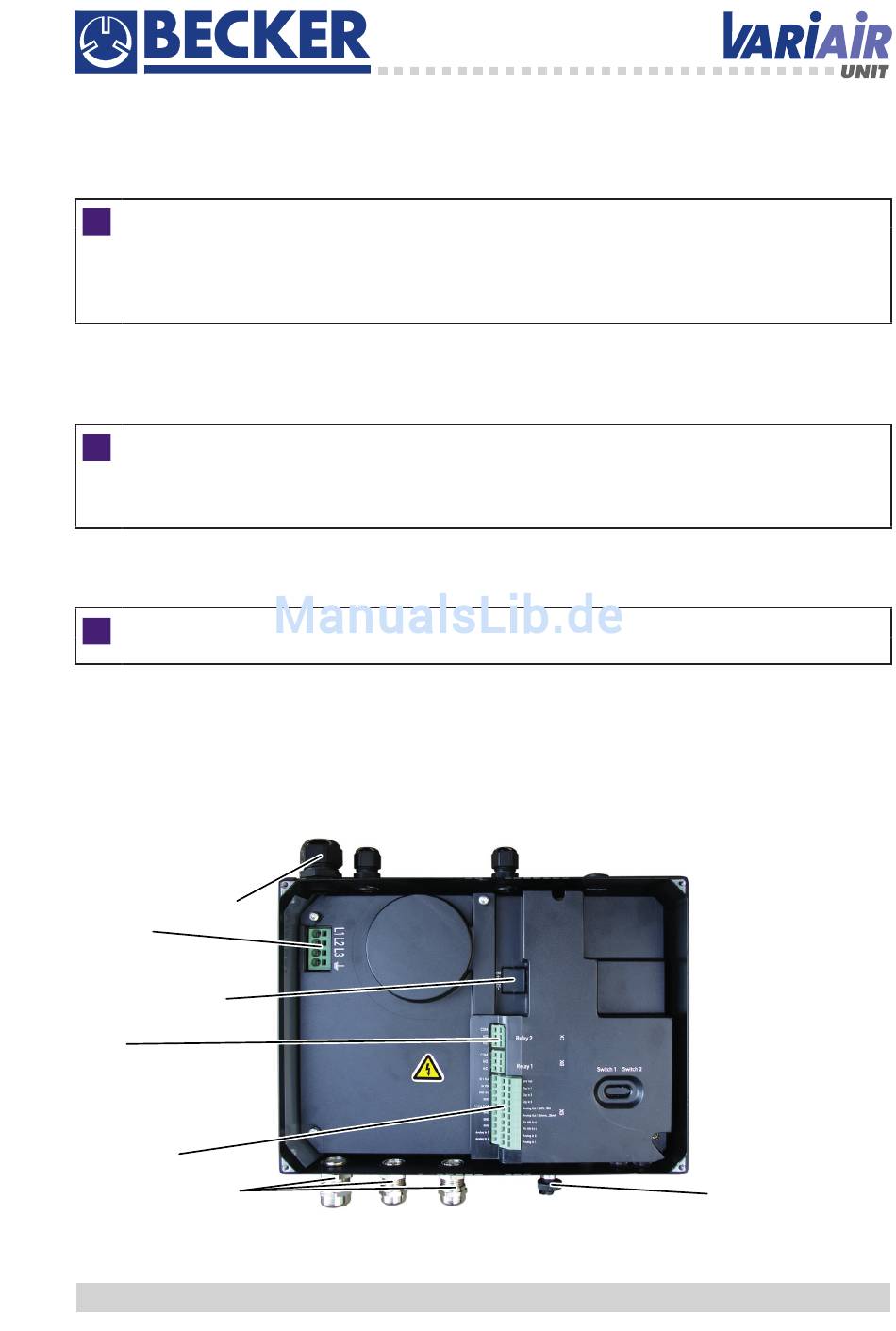

3.3.2 Anschlussraum

Nach Öffnung des Klemmenkastendeckels befinden sich im Anschlussraum sämtliche Anschlussklemmen
des Frequenzumrichters.
VAU 4/4
VAU(w) 7.5/3
Kabelverschraubung (1)
Anschluss
Netzleitung
L1, L2, L3, PE
Bremsmodulanschluss
Relais
Rel.2: Sammelstörmeldung
(standard)
Rel.1: Sammelbetriebsmeldung
(standard)
Steuerklemmen
EMV -
Kabelverschraubung (2)
www.becker-international.com
RS485-Schnittstelle
Anschlussbuchse für:
- PC (KombiTool)
- Handbedieneinheit (MMI)
25
