3.2.4 Kurz- und Erdschlussschutz

Der Frequenzumrichter besitzt einen internen Kurz- und Erdschlussschutz.

3.2.5 Verkabelungsanweisungen

Innerhalb des Frequenzumrichters befindet sich ein Klemmenblock mit Steueranschlüssen.
Steuerklemmen (alle VAU-Baureihen)

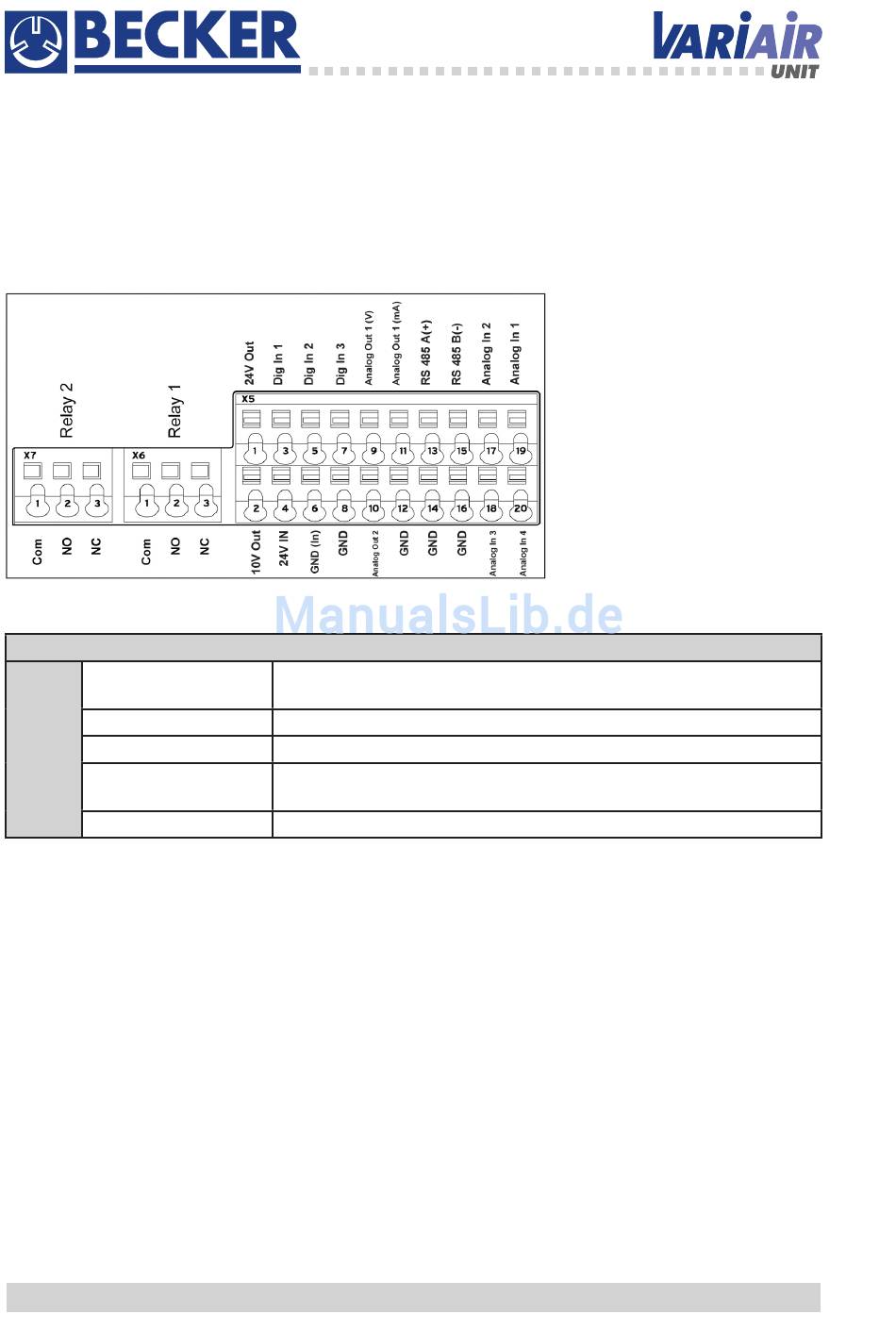

Abb. 7: Steuerklemmen
X5 – X7 Anschlussklemmen:
Anschlussquerschnitt:
Anschlussquerschnitt:
Anschlussquerschnitt:
Abisolierlänge:
Tab. 2: Anschluss X5-X7
18
alle VAU-Baureihen
Steckklemm-Anschluss mit Betätigungsdrücker
(Schlitz-Schraubendreher, max. Breite 2,5 mm)
0,5 bis 1,5 mm², eindrähtig, AWG 20 bis AWG 14
0,75 bis 1,5 mm², feindrähtig, AWG 18 bis AWG 14
0,5 bis 1,0 mm², feindrähtig
(Aderendhülsen mit und ohne Kunststoffkragen)
9 bis 10 mm
