7 Installation
7.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
- Aspiration/évacuation d'air
- Circuits départ et retour de l'installation de chauffage
- Ecoulement des condensats
- Alimentation en tension
- Sonde de température
7.2 Prise d'air
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduits d'air sont
montés.
Les gaines d'air en béton léger renforcé de fibres de verre propo-
sées comme accessoires sont résistantes à l'humidité et ouver-
tes à la diffusion (gaine d'air évacué 600 x 600 et gaine d'air as-
piré 750 x 750). En cas d'utilisation de la gaine d'air évacué (600
x 600), faire adhérer le " tapis étanche raccord de gaine " (du kit
d'accessoires) autour de l'ouverture d'évacuation de l'air de la
zone de raccordement choisie.
L'embout d'étanchéité est utilisé pour étancher les conduits d'air
sur la pompe à chaleur. Les conduits d'air par eux-mêmes ne
sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De cette
manière, d'une part on peut monter et démonter la pompe à cha-
leur facilement, d'autre part on obtient un découplage des bruits
de structure de bonne qualité.
Si une gaine d'air différente de celle disponible comme acces-
soire est utilisée, veiller à ce que le diamètre intérieur côté aspi-
ration et évacuation de l'air ne soit pas réduit par la gaine d'air.
Les " petits et grands joints circulaires ", compris dans la fourni-
ture, peuvent être utilisés pour garantir l'étanchéité de la pompe
à chaleur ; ils servent aussi d'élément de couplage réduisant les
vibrations.
www.dimplex.de
La bouche d'aspiration d'air de la pompe à chaleur peut par
ailleurs être directement positionnée au niveau d'une traversée
murale prévue à cet effet, à l'aide du grand joint circulaire. Res-
pecter l'écartement minimal de 100 mm entre l'appareil et le mur.
En cas d'utilisation de très courtes gaines d'air au niveau de la
sortie d'air, installer une grille de protection ou une grille de dé-
viation de l'air sur la traversée murale du côté de la paroi exté-
rieure pour empêcher tout contact entre les parties du corps
(doigts ou bras, particulièrement ceux des enfants) et le ventila-
teur de la pompe à chaleur. Veiller également à un découplage
vibratoire et à une isolation des gaines appropriés.

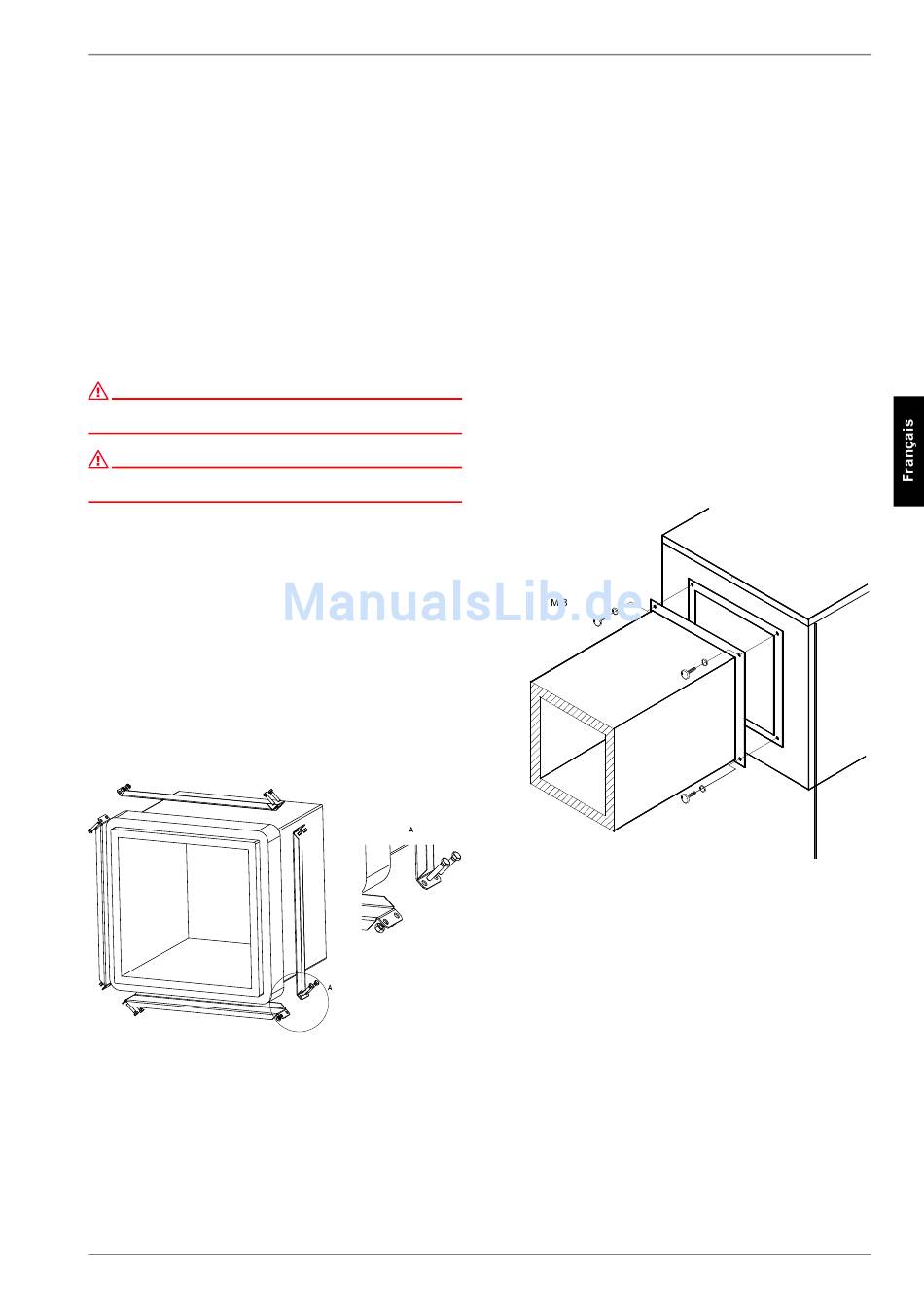

En cas d'utilisation de gaines d'air fixées par bride, une tubulure
de raccordement est fixée aux alésages filetés (des longs écrous
à 6 pans) prévus à cet effet côté évacuation et aspiration à l'aide
de 4 vis à tête hexagonale M8. Vérifier que les deux manchons
de la gaine d'air sont bien en contact avec l'isolation et non avec
la plaque métallique extérieure.
Retirer les éléments (ø 12) découpés, situés dans les sections
isolées du côté évacuation de l'air choisi (l'un des capuchons
doit, si besoin, être utilisé). Les écrous longs à 6 pans (4 unités
dans le kit d'accessoires) doivent être placés dans les découpes
et fixés à l'intérieur de l'appareil au moyen des vis fournies
(M8x16).
452160.66.49 · FD 9302
LI 15TE
FR-7
