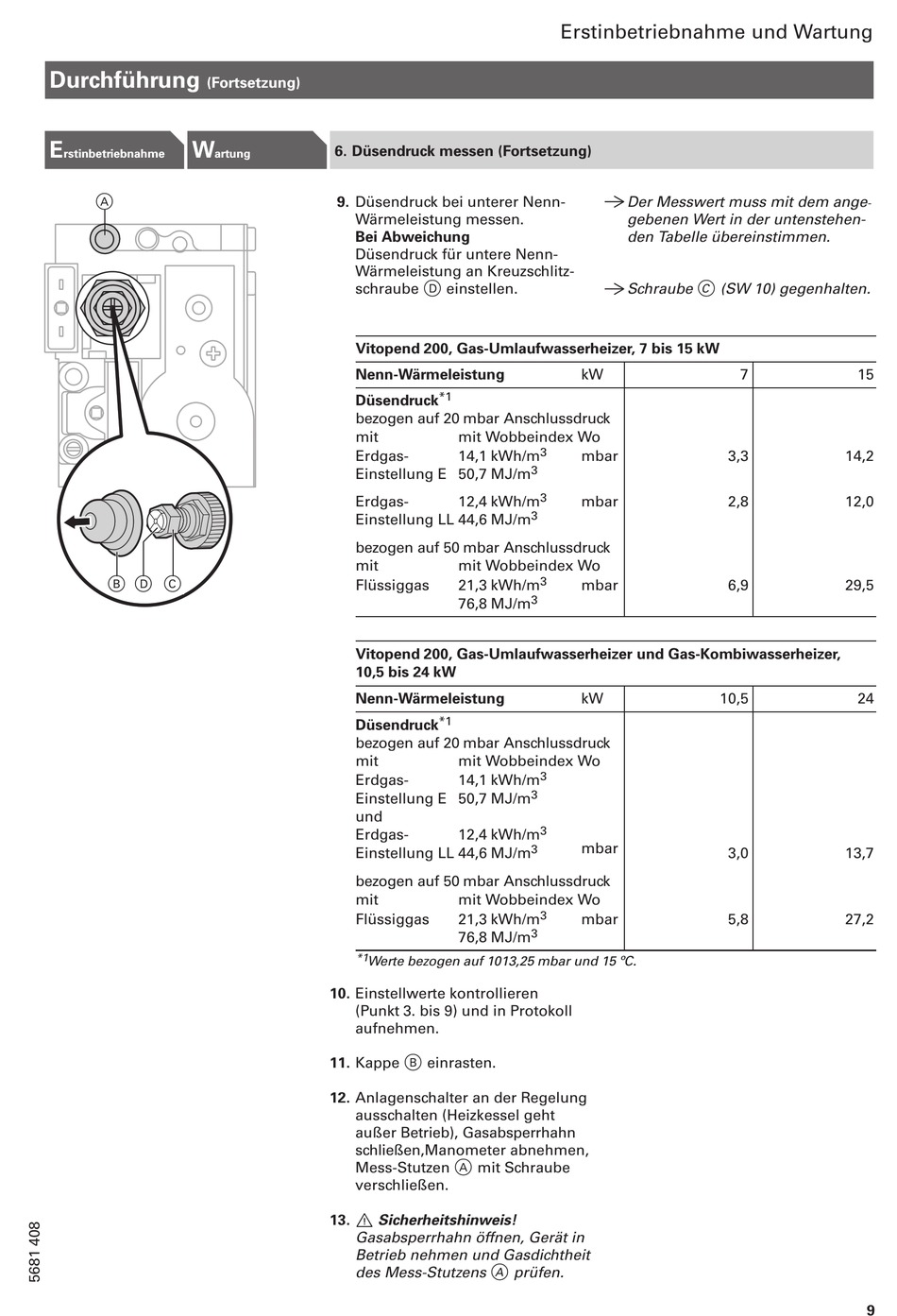

Viessmann VITOPEND 200 Serviceanleitung Seite 9

Durchführung
(Fortsetzung)
E W
rstinbetriebnahme artung
A
B D C
6. Düsendruck messen (Fortsetzung)
9. Düsendruck bei unterer Nenn
Wärmeleistung messen.
Bei Abweichung
Düsendruck für untere Nenn
Wärmeleistung an Kreuzschlitz
schraube D einstellen.
Vitopend 200, Gas Umlaufwasserheizer, 7 bis 15 kW
Nenn Wärmeleistung
*1
Düsendruck
bezogen auf 20 mbar Anschlussdruck
mit mit Wobbeindex Wo
Erdgas 14,1 kWh/m
Einstellung E 50,7 MJ/m
Erdgas 12,4 kWh/m
Einstellung LL 44,6 MJ/m
bezogen auf 50 mbar Anschlussdruck
mit mit Wobbeindex Wo
Flüssiggas 21,3 kWh/m
76,8 MJ/m
Vitopend 200, Gas Umlaufwasserheizer und Gas Kombiwasserheizer,
10,5 bis 24 kW
Nenn Wärmeleistung
*1
Düsendruck
bezogen auf 20 mbar Anschlussdruck
mit mit Wobbeindex Wo
Erdgas 14,1 kWh/m
Einstellung E 50,7 MJ/m
und
Erdgas 12,4 kWh/m
Einstellung LL 44,6 MJ/m
bezogen auf 50 mbar Anschlussdruck
mit mit Wobbeindex Wo
Flüssiggas 21,3 kWh/m
76,8 MJ/m
*1
Werte bezogen auf 1013,25 mbar und 15 ºC.
10. Einstellwerte kontrollieren
(Punkt 3. bis 9) und in Protokoll
aufnehmen.
11. Kappe B einrasten.
12. Anlagenschalter an der Regelung
ausschalten (Heizkessel geht
außer Betrieb), Gasabsperrhahn
schließen,Manometer abnehmen,
Mess Stutzen A mit Schraube
verschließen.
13. ¨ Sicherheitshinweis!
Gasabsperrhahn öffnen, Gerät in
Betrieb nehmen und Gasdichtheit
des Mess Stutzens A prüfen.
Erstinbetriebnahme und Wartung
Der Messwert muss mit dem ange
gebenen Wert in der untenstehen
den Tabelle übereinstimmen.
Schraube C (SW 10) gegenhalten.
kW
3
mbar
3
3
mbar
3
3
mbar
3
kW
3
3
3
mbar
3
3
mbar
3
7 15
3,3 14,2
2,8 12,0
6,9 29,5
10,5 24
3,0 13,7
5,8 27,2
9
