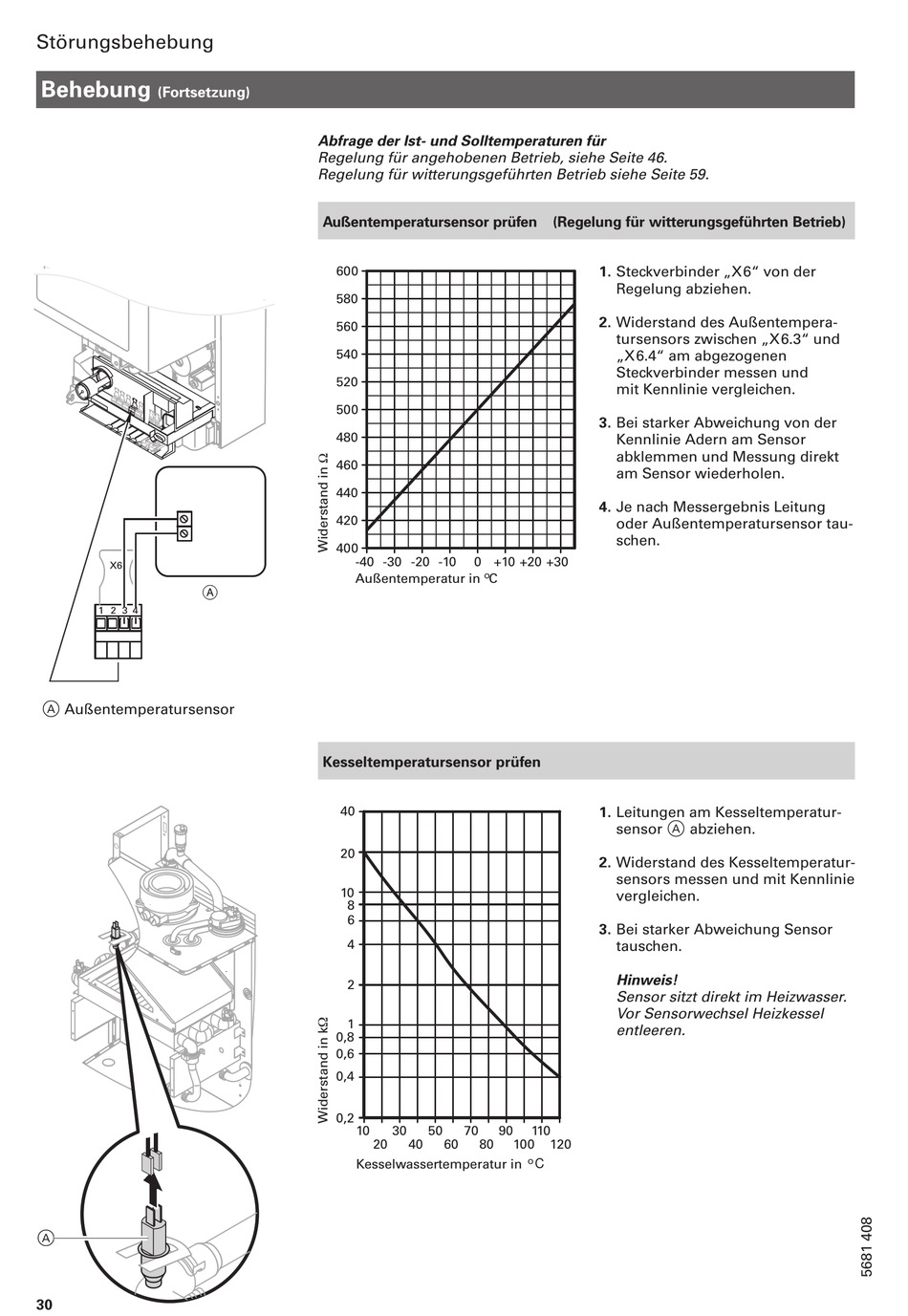

Außentemperatursensor Prüfen; Kesseltemperatursensor Prüfen - Viessmann VITOPEND 200 Serviceanleitung

Störungsbehebung
Behebung
(Fortsetzung)
X6
1 2 3 4
A Außentemperatursensor
A
30
Abfrage der Ist und Solltemperaturen für
Regelung für angehobenen Betrieb, siehe Seite 46.
Regelung für witterungsgeführten Betrieb siehe Seite 59.
Außentemperatursensor prüfen
600
580
560
540
520
500
480
460
440
420
400
-40 -30 -20 -10 0 +10 +20 +30
Außentemperatur in ºC
Kesseltemperatursensor prüfen
40
20
10
8
6
4
2
1
0,8
0,6
0,4
0,2
10 30 50 70
20 40 60 80
Kesselwassertemperatur in C
(Regelung für witterungsgeführten Betrieb)
1. Steckverbinder X 6 von der
Regelung abziehen.
2. Widerstand des Außentempera
tursensors zwischen X 6.3 und
X 6.4 am abgezogenen
Steckverbinder messen und
mit Kennlinie vergleichen.
3. Bei starker Abweichung von der
Kennlinie Adern am Sensor
abklemmen und Messung direkt
am Sensor wiederholen.
4. Je nach Messergebnis Leitung
oder Außentemperatursensor tau
schen.
1. Leitungen am Kesseltemperatur
sensor A abziehen.
2. Widerstand des Kesseltemperatur
sensors messen und mit Kennlinie
vergleichen.
3. Bei starker Abweichung Sensor
tauschen.
Hinweis!
Sensor sitzt direkt im Heizwasser.
Vor Sensorwechsel Heizkessel
entleeren.
90 110
100 120
º
