Zusatzinformationen
Regelung für witterungsgeführten Betrieb

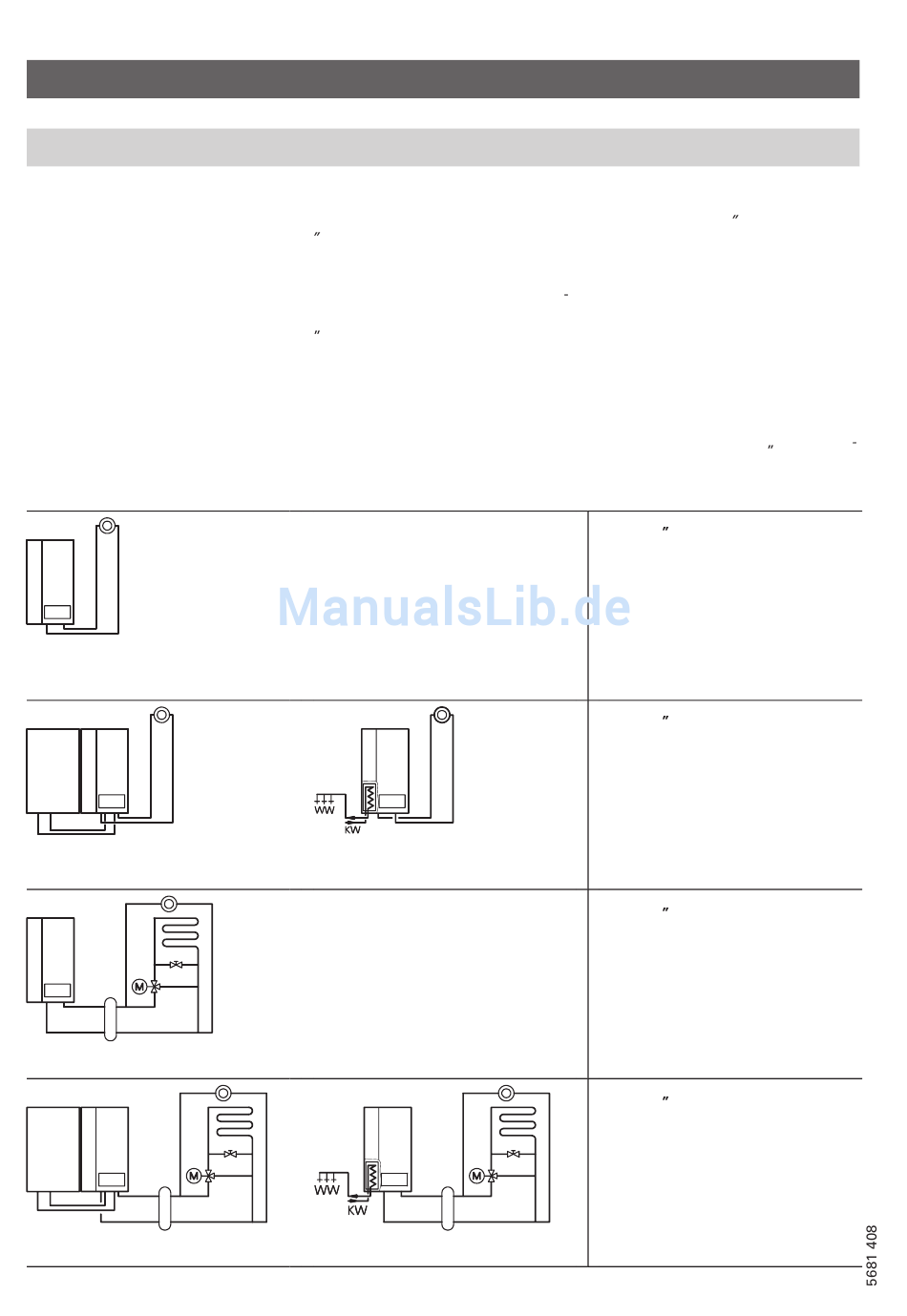

Heizungsanlagenschemen

*1
Die Schemen gelten auch für Systemtrennung über Wärmetauscher.
48
Die Regelung wird je nach Ausstattung der Anlage angepasst.
Im Anlieferungszustand sind die Heizungsanlagenschemen 04:00 oder
04:01 (automatische Erkennung) codiert.
Bei Anschluss eines Heizkreises mit Mischer muss die Regelung umcodiert
werden.
Dazu wird das zugehörige Heizungs
anlagenschema in der Codieradresse
04 codiert.
Für weitergehende Einstellungen
bitte die Nummern der Schemen
beachten.
(Fortsetzung)
Schrittfolge zum Aufrufen der
Codierebene siehe Seite 49.
Hinweis!
Wenn nur der Heizkreis B mit
Mischer angeschlossen ist (also kein
direkt angeschlossener Heizkreis),
muss die Codieradresse 22:01 einge
stellt werden.
Schema 04:00
Heizungsanlage mit
einem Heizkreis ohne Mischer,
ohne Trinkwassererwärmung.
Schema 04:01
Heizungsanlage mit
einem Heizkreis ohne Mischer,
mit Trinkwassererwärmung.
Schema 04:02
Heizungsanlage mit
einem Heizkreis mit Mischer und
einem Heizkreis ohne Mischer,
ohne Trinkwassererwärmung.
Schema 04:03
Heizungsanlage mit
einem Heizkreis mit Mischer und
einem Heizkreis ohne Mischer,
mit Trinkwassererwärmung.
*1
*1
