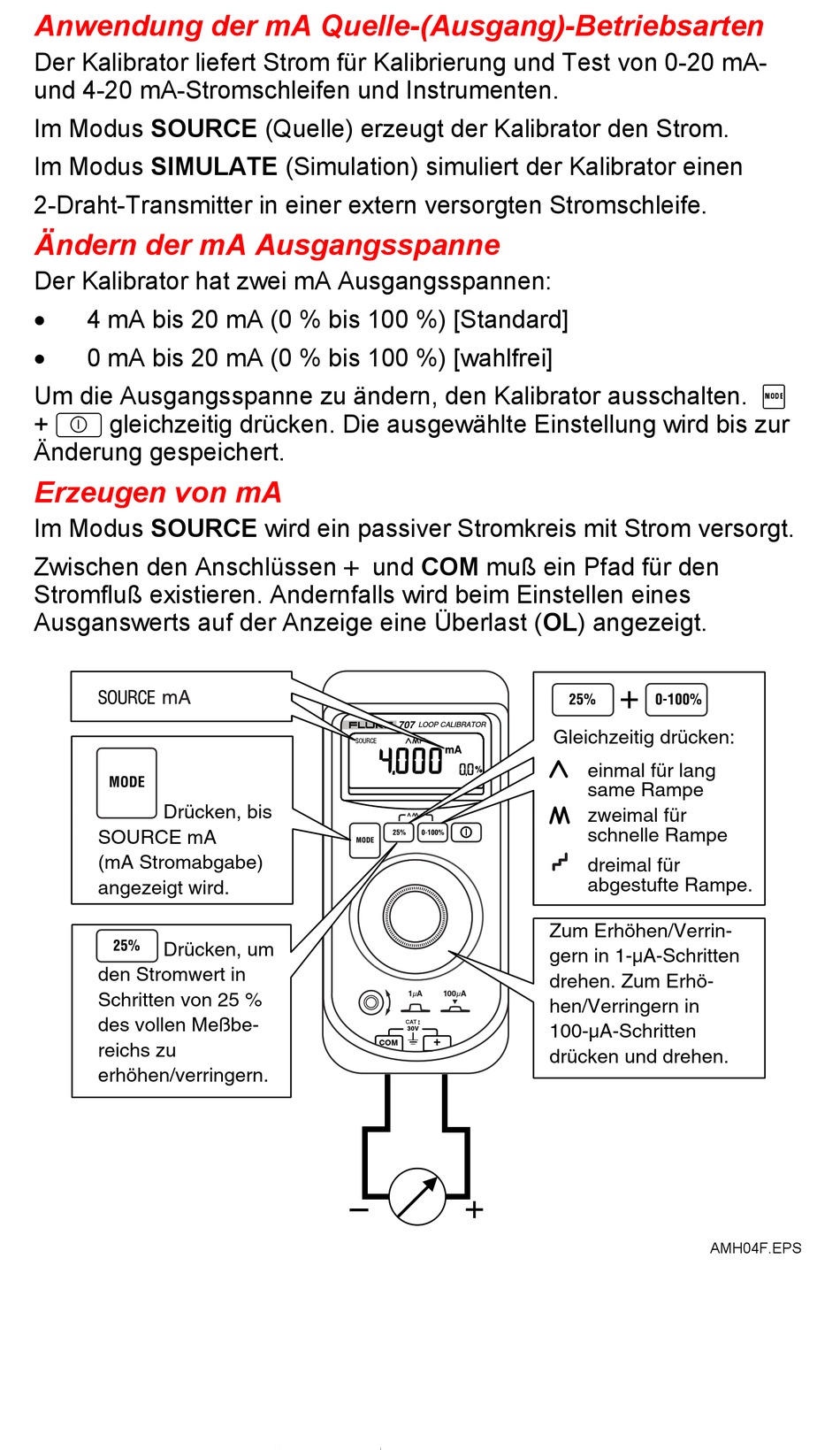

Anwendung der mA Quelle-(Ausgang)-Betriebsarten
Der Kalibrator liefert Strom für Kalibrierung und Test von 0-20 mA-
und 4-20 mA-Stromschleifen und Instrumenten.
Im Modus SOURCE (Quelle) erzeugt der Kalibrator den Strom.
Im Modus SIMULATE (Simulation) simuliert der Kalibrator einen
2-Draht-Transmitter in einer extern versorgten Stromschleife.
Ändern der mA Ausgangsspanne
Der Kalibrator hat zwei mA Ausgangsspannen:
•
4 mA bis 20 mA (0 % bis 100 %) [Standard]
•
0 mA bis 20 mA (0 % bis 100 %) [wahlfrei]
Um die Ausgangsspanne zu ändern, den Kalibrator ausschalten. A
+ D gleichzeitig drücken. Die ausgewählte Einstellung wird bis zur
Änderung gespeichert.
Erzeugen von mA
Im Modus SOURCE wird ein passiver Stromkreis mit Strom versorgt.
Zwischen den Anschlüssen
Stromfluß existieren. Andernfalls wird beim Einstellen eines
Ausganswerts auf der Anzeige eine Überlast (OL) angezeigt.
Drücken, bis
SOURCE mA
(mA Stromabgabe)
angezeigt wird.
Drücken, um
den Stromwert in
Schritten von 25 %
des vollen Meßbe-
reichs zu
erhöhen/verringern.
+
und COM muß ein Pfad für den
707
LOOP CALIBRATOR
CAT
30V
+
COM
Gleichzeitig drücken:
einmal für lang
same Rampe
zweimal für
schnelle Rampe
dreimal für
abgestufte Rampe.
Zum Erhöhen/Verrin-
gern in 1-µA-Schritten
drehen. Zum Erhö-
hen/Verringern in
100-µA-Schritten
drücken und drehen.
AMH04F.EPS
