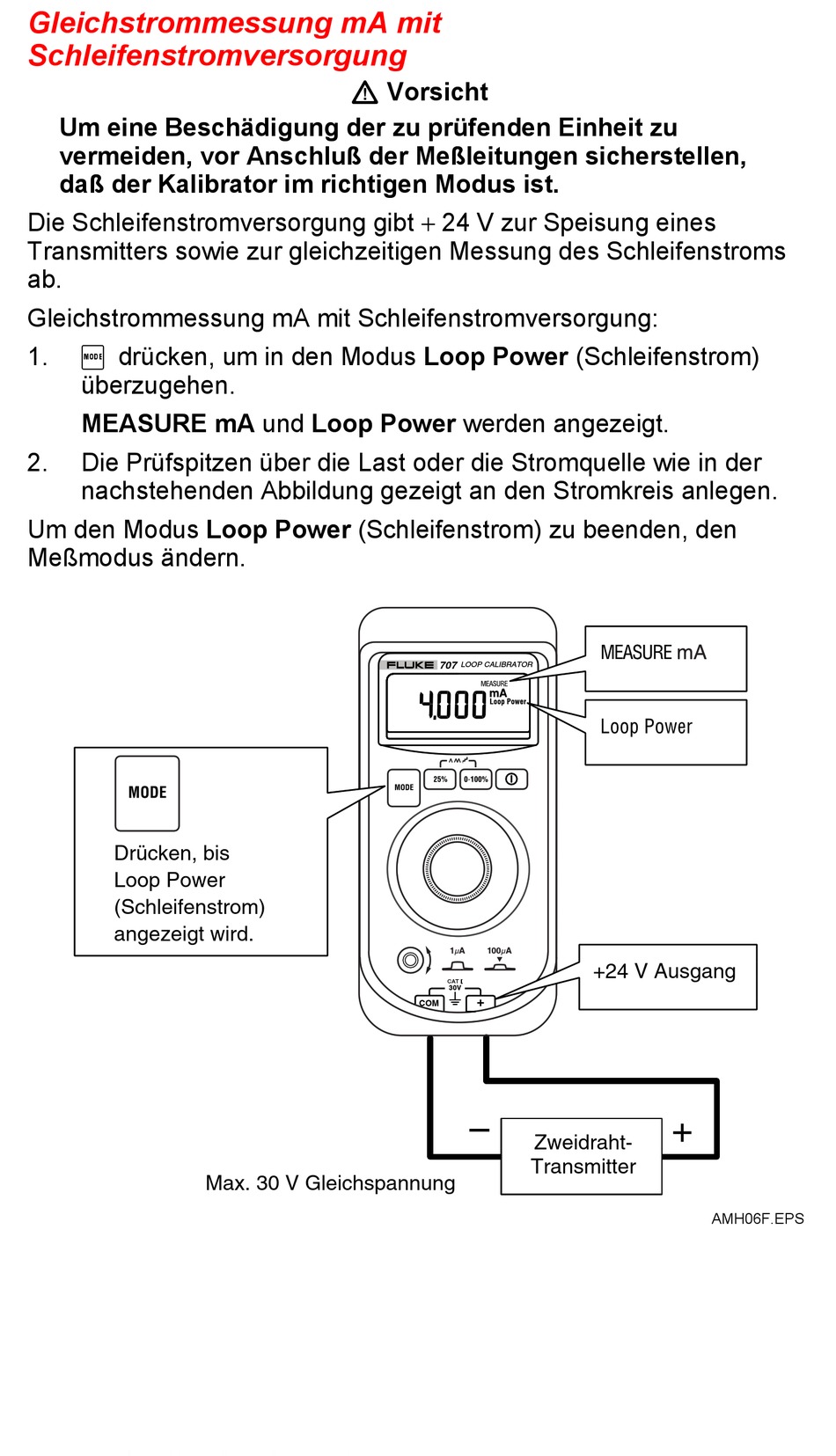

Gleichstrommessung mA mit
Schleifenstromversorgung
Um eine Beschädigung der zu prüfenden Einheit zu
vermeiden, vor Anschluß der Meßleitungen sicherstellen,
daß der Kalibrator im richtigen Modus ist.
Die Schleifenstromversorgung gibt + 24 V zur Speisung eines
Transmitters sowie zur gleichzeitigen Messung des Schleifenstroms
ab.
Gleichstrommessung mA mit Schleifenstromversorgung:
1.
A drücken, um in den Modus Loop Power (Schleifenstrom)
überzugehen.
MEASURE mA und Loop Power werden angezeigt.
2.
Die Prüfspitzen über die Last oder die Stromquelle wie in der
nachstehenden Abbildung gezeigt an den Stromkreis anlegen.
Um den Modus Loop Power (Schleifenstrom) zu beenden, den
Meßmodus ändern.
Drücken, bis
Loop Power
(Schleifenstrom)
angezeigt wird.
W Vorsicht
Max. 30 V Gleichspannung
707
LOOP CALIBRATOR
CAT
30V
+
COM
Zweidraht-
Transmitter
+24 V Ausgang
AMH06F.EPS
