Angaben zum Produkt

Die Bedieneinheit RC200 RF ist ein Funkregler ohne Außen-
temperaturfühler.
Informationen zur Energieeffizienz (ErP-Richtlinie) finden Sie
in der Bedienungsanleitung.
2.1

Produktbeschreibung

Die Bedieneinheit dient zur Regelung eines gemischten oder
ungemischten Heizkreises, eines Speicherladekreises zur
Warmwasserbereitung direkt am Wärmeerzeuger und der sola-
ren Warmwasserbereitung.
Die Bedieneinheit kommuniziert über Funksignale mit dem
Funkmodul RFM200, welches die Kommunikation über BUS an
den Wärmeerzeuger oder andere drahtgebundene Bedienein-
heiten weitergibt.
Die Verwendung bis max. vier RC200 RF ist möglich.
2.1.1 Einsatzmöglichkeiten in verschiedenen Heizungs-
anlagen
Die Bedieneinheit ist nicht für den Anschluss des Warmwasser-
speichers hinter einer hydraulischen Weiche geeignet.
Die Bedieneinheit kann auf drei verschiedene Arten verwendet
werden.
Heizsysteme mit einer RC200 RF
Die Bedieneinheit RC200 RF dient als Regler für Heizungsanla-
gen mit einem gemischten oder ungemischten Heizkreis und
Warmwasserbereitung. Die Warmwasserbereitung kann auch
durch eine Solaranlage unterstützt werden. Die Bedieneinheit
wird in einem geeigneten Wohnraum montiert.
Das Funkmodul RFM200 wird in Funksignalreichweite der
RC200 RF montiert.

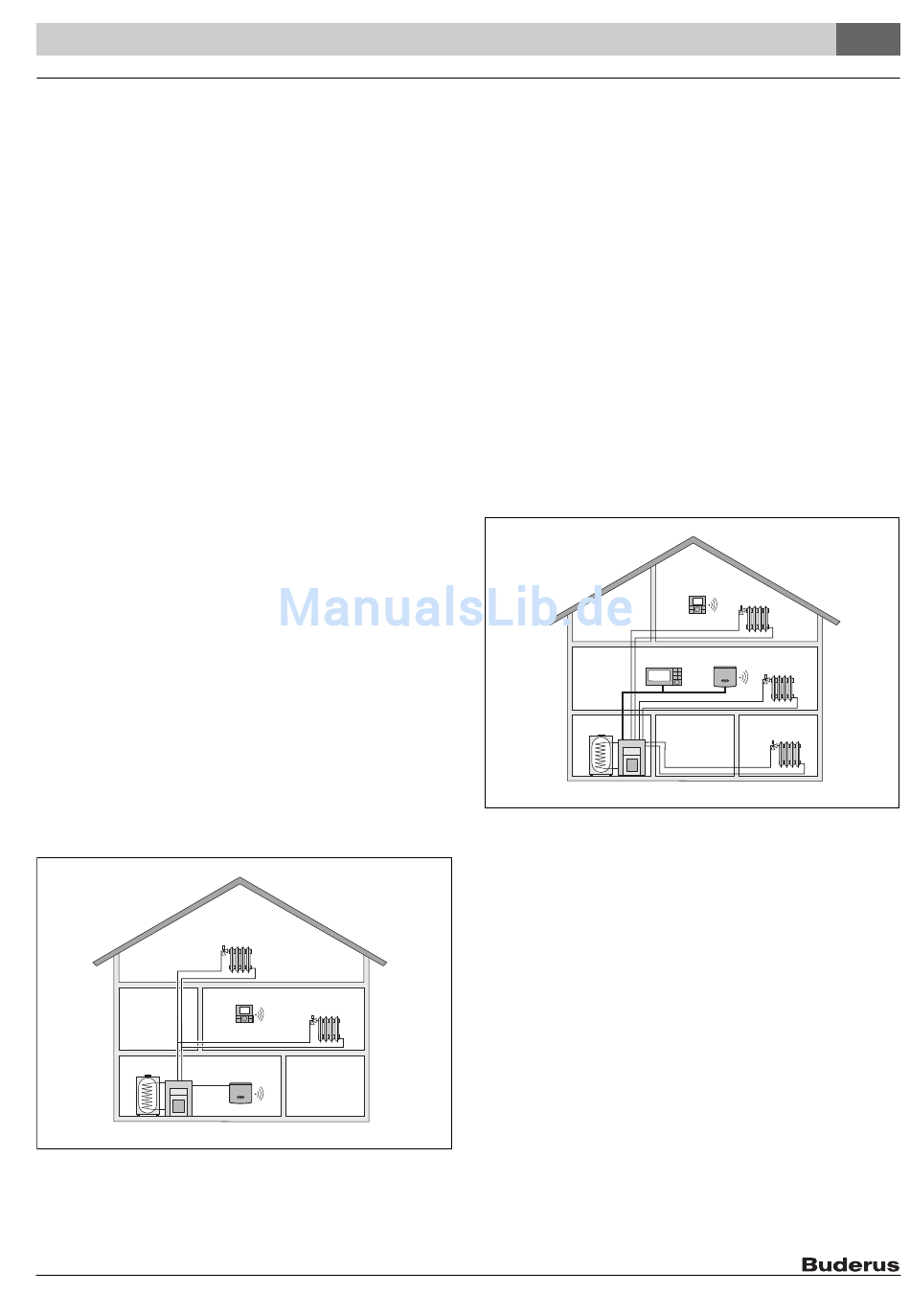

Bild 1 Beispiel für Heizungsanlage mit einem Heizkreis
HK 1 und RC200 RF als Regler (Einfamilienhaus)
RC200 RF – 6720842392 (2015/11)
HK 1
RC200 RF
HK 1
RFM200
0 010 009 867-001
Angaben zum Produkt
Heizsysteme mit RC200 RF als Fernbedienung einer RC300
Die RC200 RF dient als Fernbedienung in Anlagen mit einer
übergeordneten Bedieneinheit RC300. Die Bedieneinheit
RC300 wird in der Regel im Wohnraum montiert und regelt die
direkt zugeordneten Heizkreise (z. B. HK 1 und 2).
Das Funkmodul RFM200 wird in Funksignalreichweite der
RC200 RF montiert.
• Grundlegende, für die ganze Heizungsanlage geltende Ein-
stellungen wie z. B. die Anlagenkonfiguration oder die
Warmwasserbereitung werden an der übergeordneten Be-
dieneinheit vorgenommen. Diese Einstellungen gelten
auch für die RC200 RF.
• Die RC200 RF regelt als Fernbedienung komplett den zuge-
ordneten Heizkreis (z. B. HK 3) hinsichtlich Raumtempera-
tur, Zeitprogramm, Urlaubsprogramm und Warmwasser-
Einmalladung.
RC300
Bild 2 Beispiel für Heizungsanlage mit drei Heizkreisen und
RC200 RF als Fernbedienung (Einfamilienhaus mit
Einliegerwohnung oder Werkstatt)
Heizsysteme mit mehreren RC200
Die RC200 RF regelt autark ihren Heizkreis und ist als Regler zu
programmieren.
Bei Verwendung der RC200 RF im ersten Heizkreis, übernimmt
diese die zentralen Einstellungen. Hierzu gehört die Parametri-
sierung der Warmwasserbereitung und der hydraulischen Wei-
che bzw. des Weichenfühlers sowie ggf. der Solaranlage. Bei
Verwendung in Heizkreis 2 ... 4 ist die Einstellung einer Be-
triebsart für Warmwasserbereitung möglich. Der Wärmeerzeu-
ger wählt den höchsten Wert aus den empfangenen
Sollwertvorgaben aus. Zudem kann die Einmalladung für
Warmwasser und das Urlaubsprogramm ausgeführt werden.
Die Heizungsanlage kann durch die Kombination von maximal
einem RC200 RF (über Funksignal) und mehreren RC200
(über BUS) geregelt werden.
RC200 RF
HK 3
RFM200
HK 1
HK 2
0 010 009 869-001
