PN 3-744014-5
5 Bedienen
Die Handhabung der Zange ist wie folgt durchzuführen:
1. Den oben aufgeführten Diodenträger auswählen.
2. Diodenträger und Kabel gemäß Spezifikation 114-18930 vorbereiten.

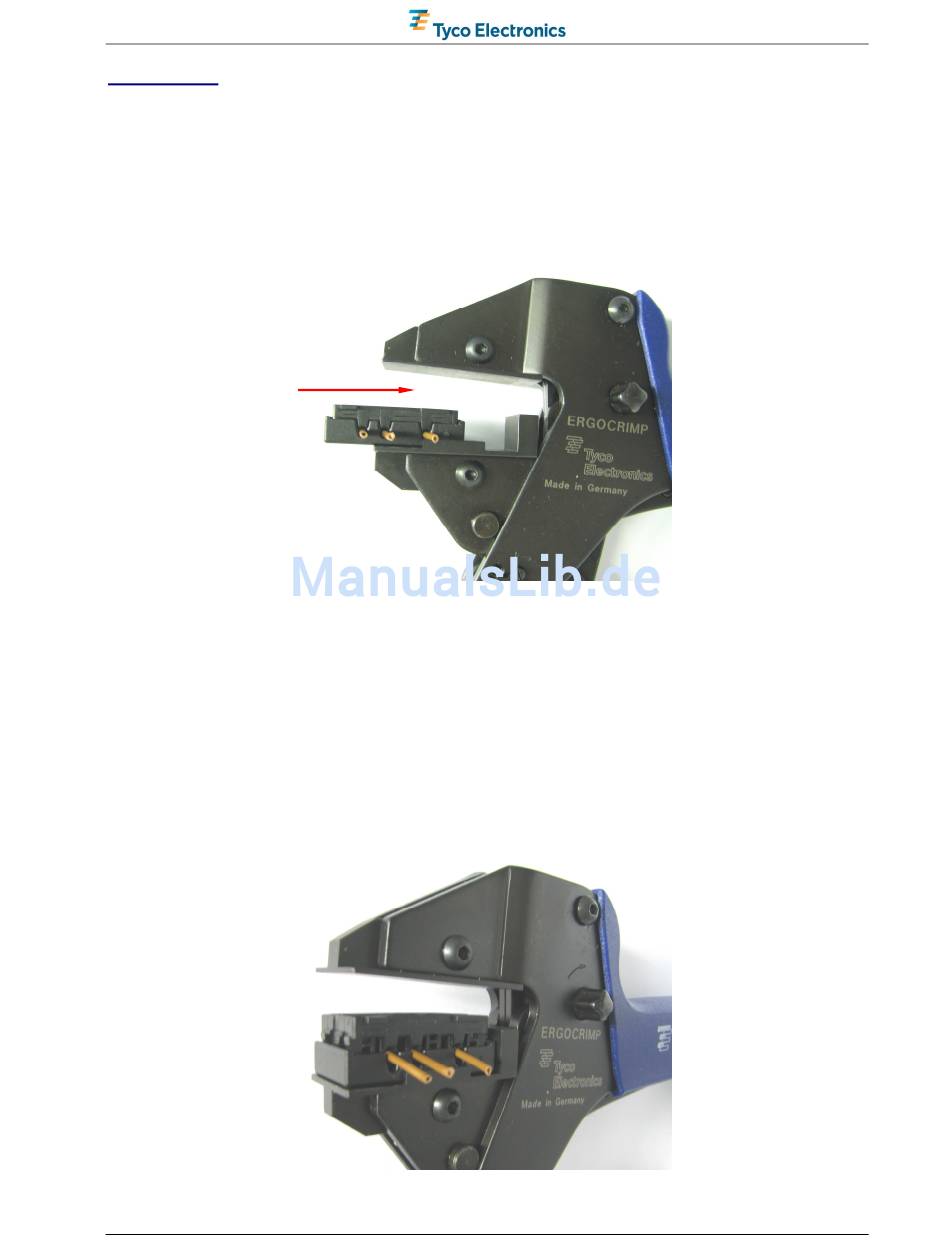

3. Diodenträger durch aufschieben in die Handzange einführen (Abbildung 2).
4. Einlegerichtung sowie Einlegetiefe sind zu beachten (siehe Abbildung 3).
5. Handzange bis zum Durchrutschen der Ratsche zudrücken.
6. Diodenträger entnehmen.
7. Sichtprüfung am Diodenträger durchführen.
8. Bei Bedarf Zange nachjustieren (siehe folgendes Kapitel Nachjustieren der Zange).
Abbildung 2
Abbildung 3
Page 7 / 17
411-18510 Rev.A
