Handbuch VIPA System 300V
VIPA-spezifische Diagnose-Einträge
Einträge im
Diagnosepuffer
Anzeige der
Diagnoseeinträge
HB130D - CPU - Rev. 11/50
Sie haben die Möglichkeit im Siemens SIMATIC Manager den
Diagnosepuffer der CPU auszulesen. Neben den Standardeinträgen im
Diagnosepuffer gibt es in den CPUs der VIPA noch zusätzliche Einträge,
die ausschließlich in Form einer Ereignis-ID angezeigt werden.

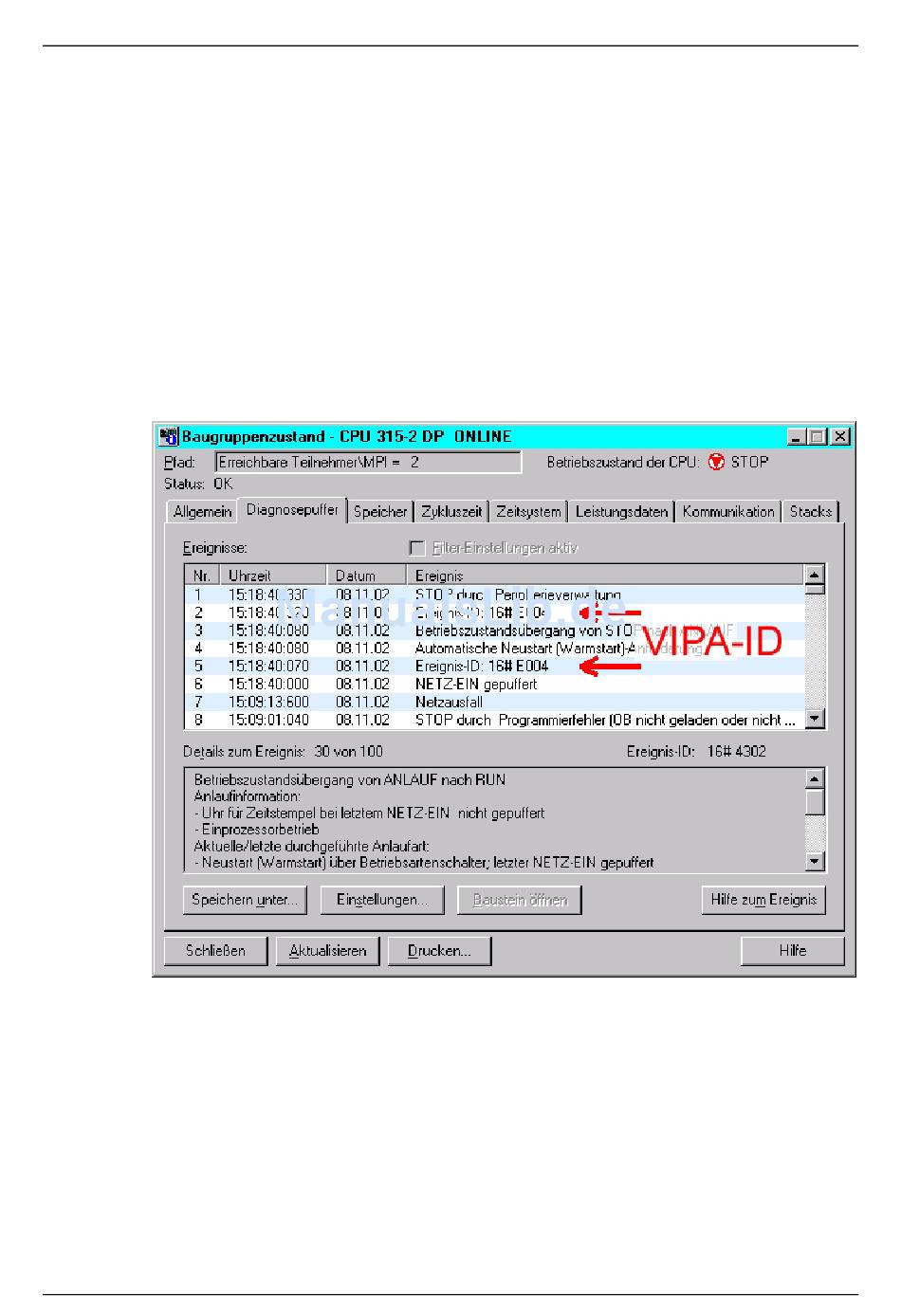

Zur Anzeige der Diagnoseeinträge gehen Sie in Ihrem Siemens SIMATIC
Manager auf Zielsystem > Baugruppenzustand . Über das Register
"Diagnosepuffer" gelangen Sie in das Diagnosefenster:
Für die Diagnose ist der Betriebszustand der CPU irrelevant. Es können
maximal 100 Diagnoseeinträge in der CPU gespeichert werden.
Auf der Folgeseite finden Sie eine Übersicht der VIPA-spezifischen
Ereignis-IDs.
Teil 4 Einsatz CPU 31x
4-25
