Siemens ET 200pro Betriebsanleitung Seite 140

Diagnosedaten der fehlersicheren Module
Byte 24 bis 26 bei 4/8 F-DI/4 F-DO

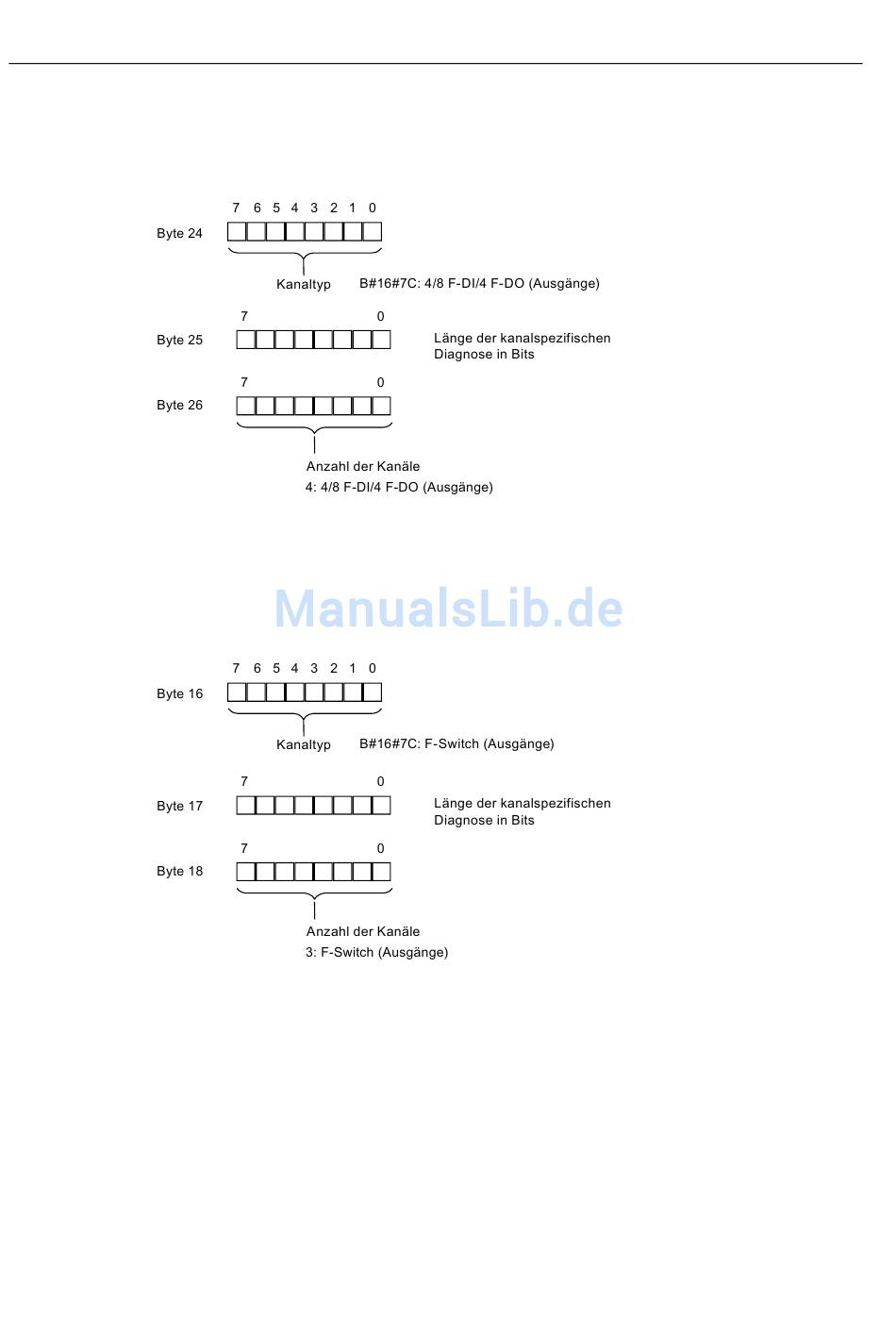

Das folgende Bild zeigt Ihnen den Inhalt der Bytes 24 bis 26 der Diagnosedaten.
Bild A-7
Byte 16 bis 18 bei F-Switch
Das folgende Bild zeigt Ihnen den Inhalt der Bytes 16 bis 18 der Diagnosedaten des F-
Switch.
Bild A-8
140
Byte 24 bis 26 der Diagnosedaten
Byte 16 bis 18 der Diagnosedaten des F-Switch
Dezentrales Peripheriesystem ET 200pro - Fehlersichere Module
Betriebsanleitung, 05/2007, A5E00394072-02
