Inbetriebnahme
Bei einer Überlastung kann das Produkt beschädigt werden. Es erlischt in diesem Fall die Gewährleistung/
Garantie.
Es dürfen nicht mehrere Energiekosten-Messgeräte zusammengesteckt werden.
Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen zugelassen.
Die Nähe von starken Magnetfeldern (Motoren etc.) ist zu meiden.
Vermeiden Sie Stöße und starke Vibrationen sowie den Betrieb unter direktem Sonnenlicht.
Stecken Sie das Energiekosten-Messgerät in eine haushaltsübliche Wandsteckdose mit Schutzkontakt und 230 V Wechselspannung.
Achten Sie darauf, dass das Elektrogerät, das sie vermessen wollen ausgeschaltet ist. Stecken Sie den Netzstecker des
Elektrogerätes in die Schutzkontaktsteckdose (1).
Schalten Sie das Elektrogerät ein und warten Sie einige Sekunden, bis das Messgerät die ersten Messdaten anzeigt.

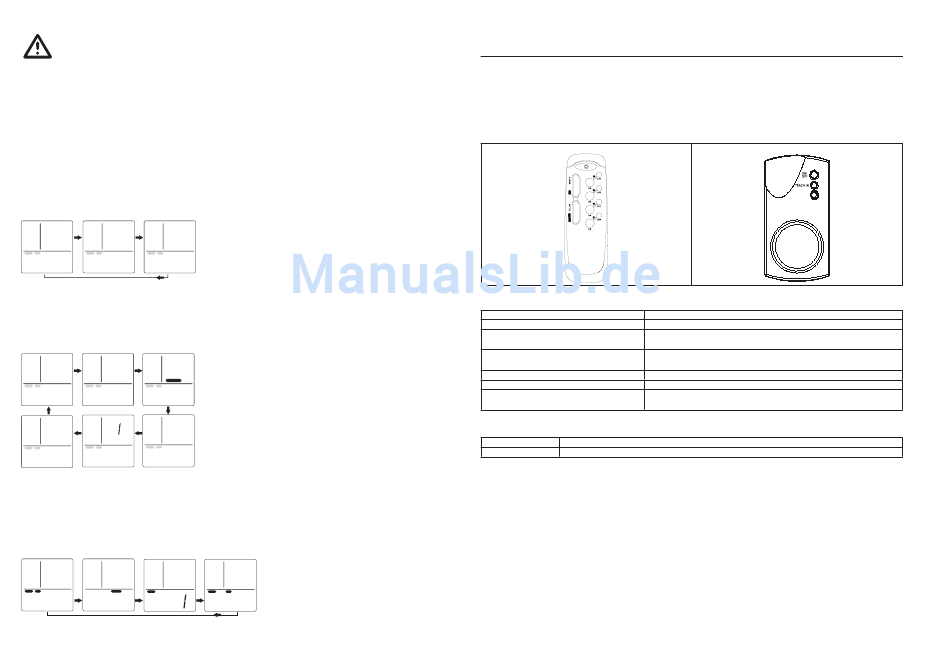

Folgende Anzeigen sind über die Bedientasten umschaltbar:
Anzeige oben links
Taste „▲(3) schaltet die Funktionen der oberen linken Anzeige um. Jedes Drücken schaltet die Anzeige weiter.
Netzspannung, Netzfrequenz, Leistungsfaktor, Netzspannung ...
Hz
230
3680
50
3680
0.98
3680
V
W
W
W
6.20
6.20
6.20
TO TA L
k W h
TO TA L
k W h
TO TA L
k W h
Anzeige oben rechts
Taste „▼(2) schaltet die Funktionen der oberen rechten Anzeige um. Jedes Drücken schaltet die Anzeige weiter.
Wirkleistung, Max. gemessene Leistung, Alarmgrenze (W oder A), Kostenvorschau (Umschaltung von Tag/Monat/Jahr erfolgt über
die Taste „SET"), Stromaufnahme, Max. gemessene Stromaufnahme, Wirkleistung ...
230
25
230
48
230
3000
V
W
V
W
V
W
MAX
O V E R L O A D
6.20
6.20
6.20
T O TA L
k W h
T O TA L
k W h
TO TA L
k W h
FORECAST
230
0.06
230
0.50
230
0.208
DAY
V
A
V
V
A
MAX
6.20
6.20
6.20
T O TA L
k W h
T O TA L
k W h
T O TA L
k W h
Die MAX-Werte können in der jeweiligen Anzeige gelöscht werden, indem die Taste „SET" (8) für ca. 3s gedrückt wird. Ein kurzer
Piepton bestätigt den Löschvorgang.
Anzeige unten
Taste „● (9) schaltet die Funktionen der unteren Anzeige um. Jedes Drücken schaltet die Anzeige weiter.
Elektrische Arbeit (Gesamt-Energieverbrauch), Stromtarif, Gesamt-Stromkosten, Gesamt- Betriebszeit, Elektrische Arbeit (Gesamt-
Energieverbrauch) ...
230 3680
230 3680
230 3680
V
W
V
W
V
W
6.20
0.024
0.5
T O TA L
k W h
T O TA L
k W h
C O S T / k W h
€
T O TA L
k W h
€
8
230 3680
V
W
02:05:34
T O TA L
k W h
T I M E
5.
ZENDER OP AFSTAND (TR502MSV) /
AAN/UIT ONTVANGER OP AFSTAND (RC710)
De zender TR502MSV is ontworpen om onze apparaatontvanger binnenshuis RC710 aan te sturen. U kunt deze zender gebruiken
om de ontvangers RC710 voor welke aan te sluiten elektrische apparaten dan ook te regelen.
De zender heeft 4 kanalen die tot 4 ontvangers kunnen aansturen.
Intelligente code-instellingen en leerfuncties zorgen ervoor dat er geen ingewikkelde instellingen of codeschakelingen nodig zijn en
voorkomen nagenoeg alle storingen van andere op afstand regelbare systemen.
Knopconfi guraties
Zender TR502MSV:
Zender TR502MSV::
ON
De 4 AAN-knoppen schakelen de ontvanger van het desbetreffende kanaal in
OFF
De 4 UIT-knoppen schakelen de ontvanger van het desbetreffende kanaal uit
BRIGHT
Vergroot de helderheid van de aangesloten lampen
(alleen van toepassing bij onze andere "UPM" Brand Dimmer ontvangers)
DIM
Verminder de helderheid van de aangesloten lampen
(alleen van toepassing bij onze andere "UPM" Brand Dimmer ontvanger)
ALL ON
Zet ALLE ontvangers tegelijk aan.
ALL OFF
Zet ALLE ontvangers tegelijk uit.
RESET
Genereer een nieuwe systeemcode
(aan de binnenkant van het batterijcompartiment)
Receiver RC710:
TEACH-IN
Leert de systeemcode en het kanaalnummer toegewezen door de zender
ON/OFF
Zet de aangesloten apparaten handmatig aan of uit
Instellen van de zender op afstand (TR 502MSV)
1.
Open het batterijcompartiment aan de achterkant van de zender.
2.
Plaats één 9V batterij (inbegrepen) in het batterijcompartiment. Let daarbij op de juiste polariteit.
3.
Gebruik een klein scherp voorwerp en druk eenmaal op de RESET-knop om een unieke systeemcode te verkrijgen zodat
deze set niet gestoord wordt door andere, vergelijkbare systemen in de buurt. De RESET-knop zit linksbovenaan in het
batterijcompartiment.
4.
Plaats het deksel van het batterijcompartiment weer terug op de zender.
5.
Druk op één van de AAN / UIT-knoppen om te zien of de zender werkt; als dit het geval is zal het indicatorlampje oplichten.
Ontvanger RC710:
