Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit und
Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Zur Sicherheit der elektrischen Systeme sollte während der Montage die Batterie am Minuspol
abgeklemmt werden.
Bremshydraulikleitung demontieren. Vorsicht: Bremsflüssigkeit darf nicht auf Verkleidungsteile
tropfen! Montage der Bremsleitung und das Entlüften der Bremsanlage sollte von einer
autorisierten Fachwerkstatt durchgeführt werden.
Griffarmaturen,
Originallenker entfernen.
Vor der Demontage der originalen Gabelbrücke unbedingt Vorderrad entlasten!
Gabelbrücke gegen Superbike-Gabelbrücke austauschen. Zur Demontage des Zündschlosses
müssen die Köpfe der Abreißschrauben aufgebohrt werden. Zündschloss mit beiliegenden
Buchsen und neuen Schrauben an der Gabelbrücke montieren. Sperrzahnscheiben als
Schraubensicherung
———————————————————
Rev. 02 22/11/2012
Artikel-Nr. : 120K115

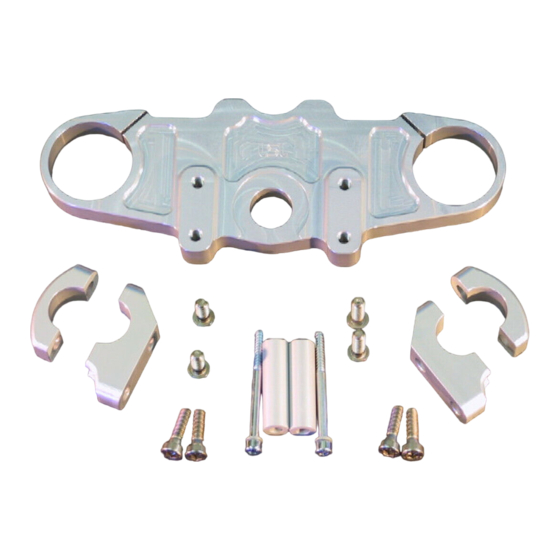

Produkt : Superbike Lenkerkit
Modell : Kawasaki ZZR1400 ´06 - ´11 (nur ABS-Modell)
Typ : ZXT40A & ZXT40C
Bedienungsarmaturen
unter
den

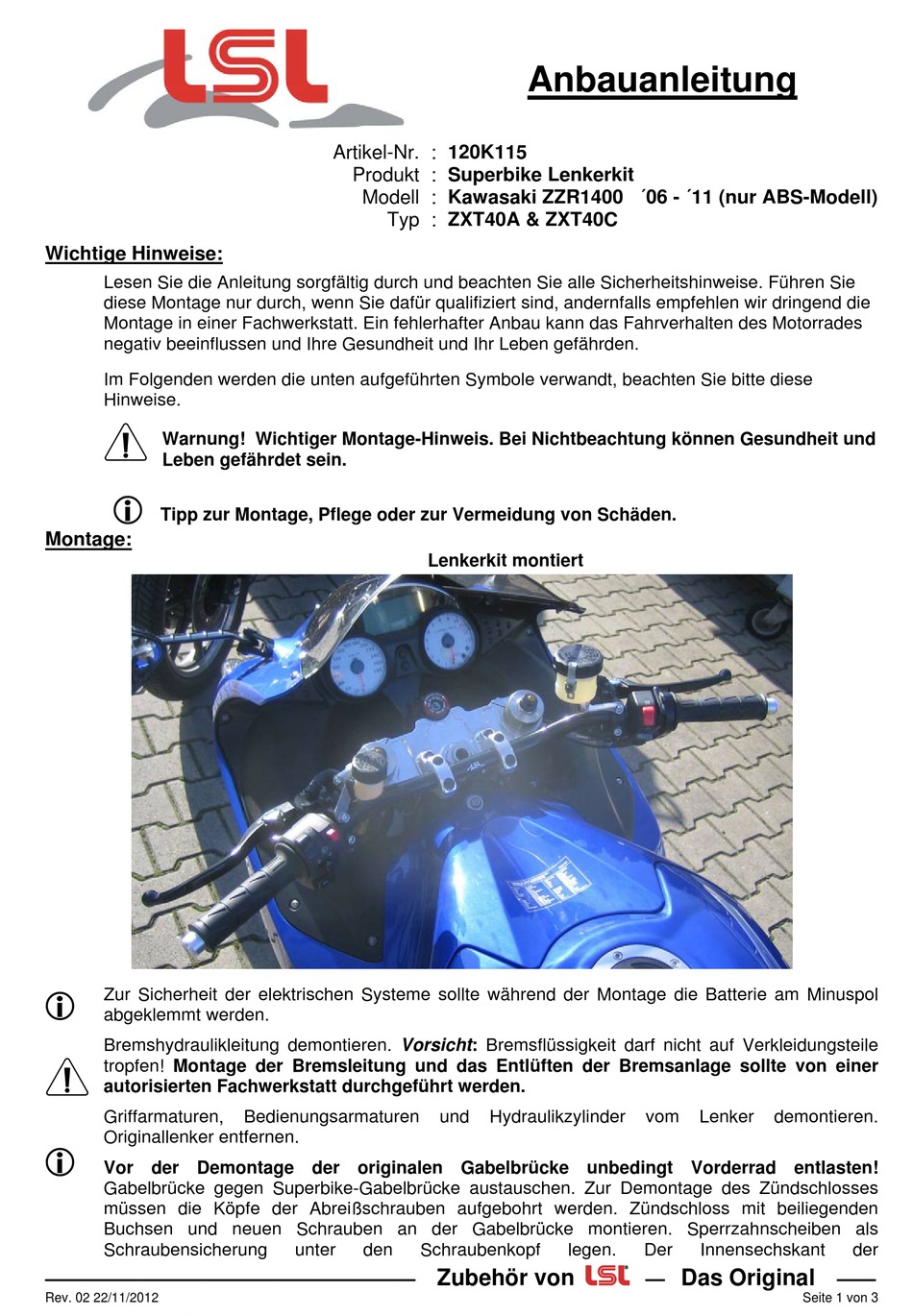

Anbauanleitung
Lenkerkit montiert
und
Hydraulikzylinder
Schraubenkopf
legen.
Zubehör von
vom
Lenker
demontieren.
Der
Innensechskant
Das Original
—
Seite 1 von 3
der
——
