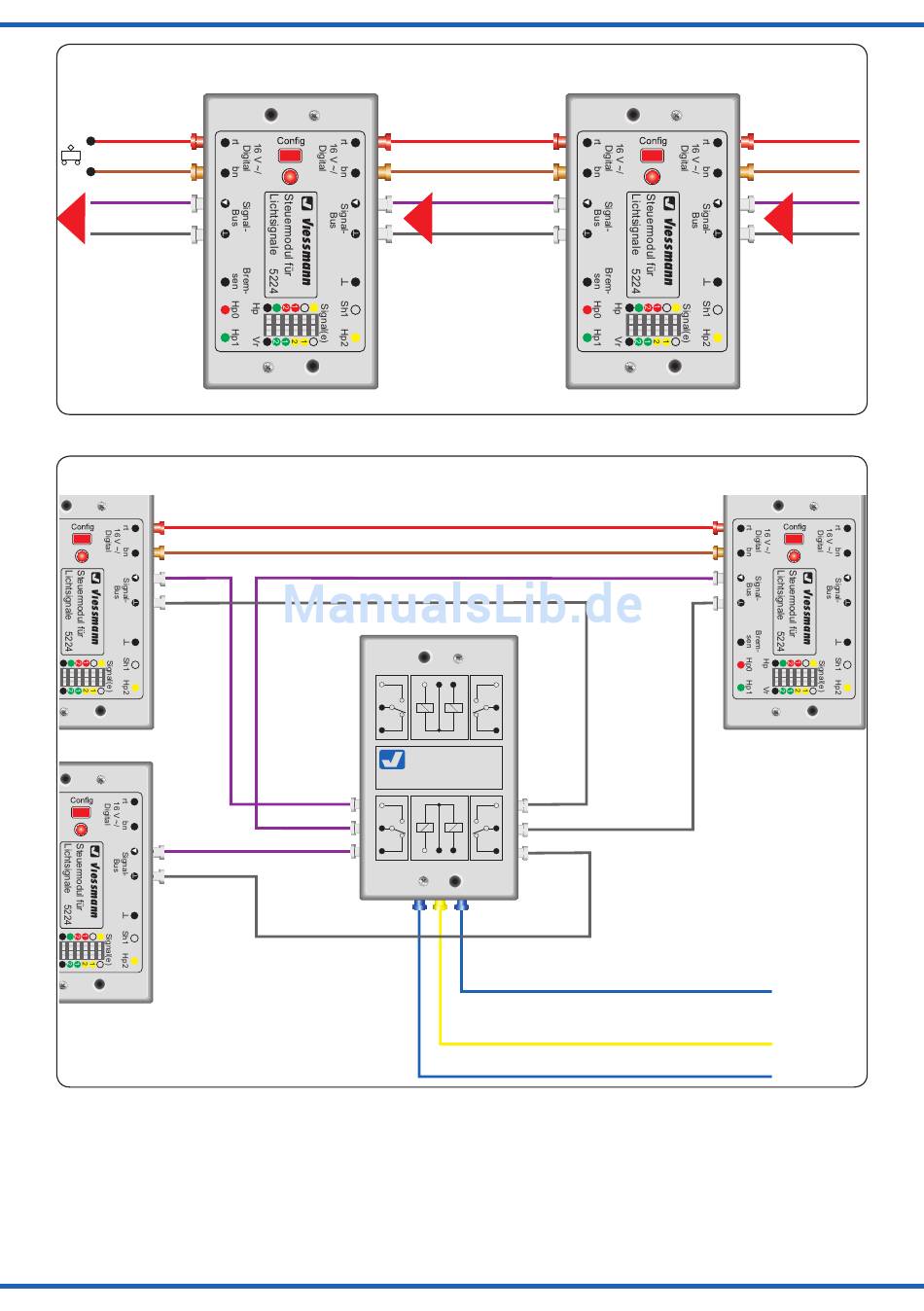

Abb. 6
rot/red
braun/brown
lila/purple
grau/grey
Abb. 7
5224
5224
Zum Betrieb mit Viessmann oder Märklin Deco-
dern empfehlen wir von „Plus" geschaltete elek-
tronische Relais 2 x 2 UM Art.-Nr. 5552 von Viess-
mann.
Zum Betrieb mit Roco oder Lenz Decodern emp-
fehlen wir das von „Masse" geschaltete Zugbeein-
flussungsrelais Art.-Nr. 5228 von Viessmann.
16
Viessmann Signalbus
Viessmann signal bus
5224

Verzweigung Signalbus

Branching signal bus
AC/DC/Digital
Signalbus/signal bus
z. B./e. g. 5552
Viessmann
Elektr. Relais 5552
zur Weiche/to the point
To operate with Viessmann or Märklin decoders
we recommend the electronic relay 2 x 2 UM
item-No. 5552 by Viessmann, switched from posi-
tive supply.
To operate with Roco or Lenz decoders we re-
commend the switching from „ground" relay for
train control item-No. 5228 by Viessmann.
Fig. 6
5224
Fig. 7
5224
