Für das System werden drei Höheneinheiten im Rack (3U entsprechend 133 mm
bzw. 5 1/4 Zoll) benötigt.
VORSICHT: Das Gewicht eines voll bestückten Systems beträgt 31 kg.
Installieren Sie das System an der untersten verfügbaren Position im Rack.
1. Nehmen Sie die Rack-Schablone aus dem Kit des Systems zur Hand, und
markieren Sie mit Bleistift die Position, an der die Schienen in das Rack
eingebaut werden:

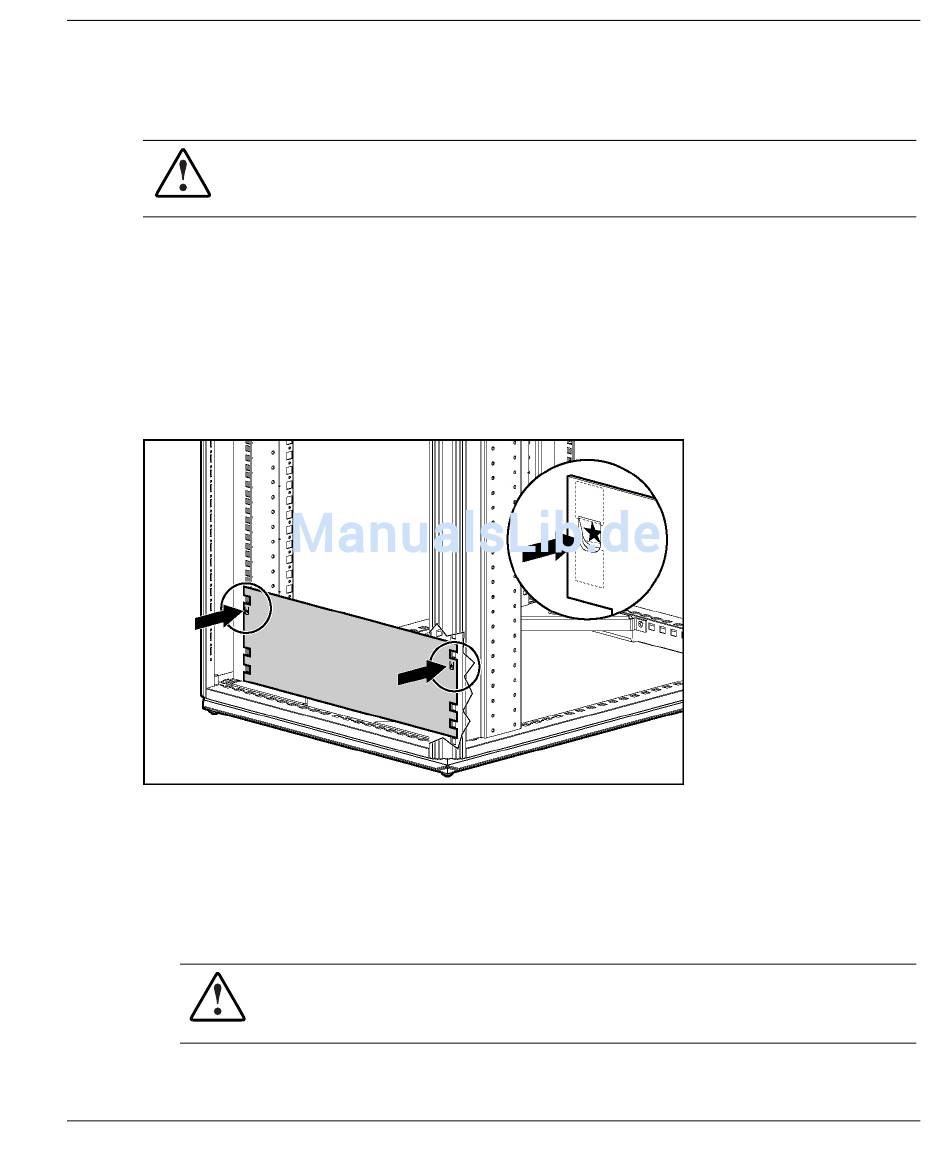

a. Legen Sie die Schablone mit der Unterkante am Boden des Racks (bzw. an
der Oberkante der unterhalb befindlichen Rack-Komponente) an. Fixieren
Sie die Schablone, indem Sie die Laschen eindrücken. Kontrollieren Sie, ob
die Schablone waagrecht ist.
b. Markieren Sie die erforderliche Position für die Schienen im Rack.
c. Bringen Sie nach diesem Muster auch die entsprechenden Markierungen an der
Rückseite des Racks an, indem Sie die Rückseite der Schablone verwenden.
2. Im Blech der Schienen ist ein Buchstabe eingestanzt, der angibt, ob es sich um
die linke (L) oder rechte (R) Schiene handelt.
HP StorageWorks Modular Smart Array 30 Benutzerhandbuch
VORSICHT: Die Tragstifte an den Enden der Rack-Schienen dürfen nur
entfernt werden, wenn Sie die Schienen für den Einbau in Racks mit
Rundlöchern anpassen möchten.
Einbauen des Systems in ein Rack
2-3
