Ultra320 I/O-Modul

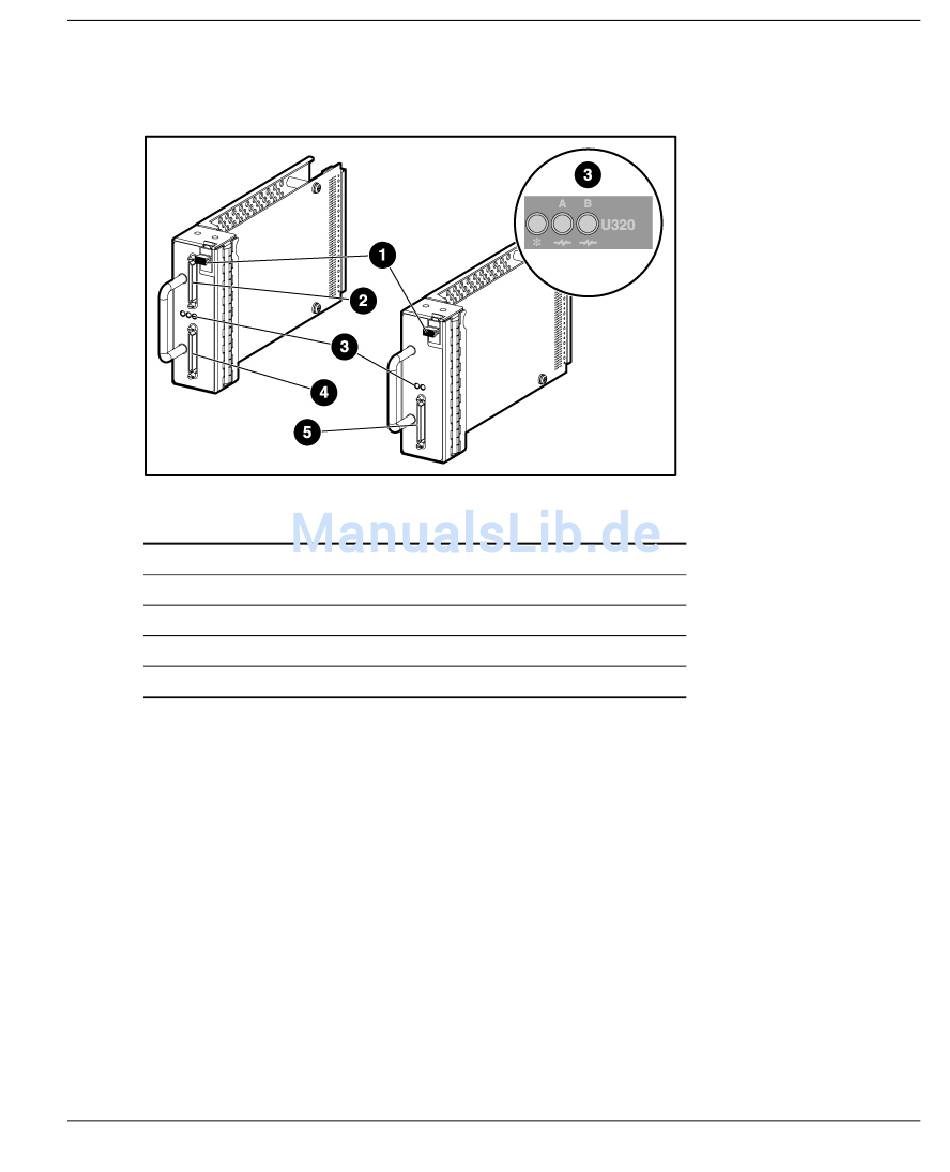

Abbildung 1-3: Ultra320 I/O-Module
Nr.
Beschreibung
1
Entriegelung
2
Anschluss für SCSI-Bus A, Modul mit zwei Ports
3
Status-LEDs mit Anzeige für Ultra320
4
Anschluss für SCSI-Bus B, Modul mit zwei Ports
5
Anschluss für SCSI-Bus A, Modul mit einem Port
An ein I/O-Modul lassen sich bis zu 14 Laufwerke anschließen. Bei der Version des
Moduls mit zwei Ports müssen die Laufwerke auf beide Ports verteilt angeschlossen
werden, sodass in diesem Fall höchstens sieben Laufwerke an einen Bus angeschlossen
werden können. Für jeden Bus ist ein eigener Host-Controller erforderlich.
Das I/O-Modul besitzt einen integrierten Sensor zum Schutz gegen Spannungss-
pitzen. Bei zu hohem Strom wird das Modul von der Stromversorgung getrennt. In
diesem Fall wird das Modul so lange deaktiviert, bis die Stromstärke wieder ihren
normalen Wert erreicht hat.
HINWEIS: Das System muss sowohl mit einem Ultra320 I/O Modul als auch mit einer
Ultra320 EMU ausgestattet sein, damit die Datenübertragung mit Ultra320-Geschwindigkeit
erfolgen kann. Die Firmware der Festplattenlaufwerke muss aktualisiert werden, um
sicherzustellen, dass die Laufwerke auch bei Ultra320-Geschwindigkeit arbeiten können.
HP StorageWorks Modular Smart Array 30 Benutzerhandbuch
System und Komponenten
1-3
