M O D E D ' E M P L O I
Pré-amplifi cateur de microphone
ART-Tube MP Studio V3
N° de commande 40 88 56
Ce produit est conforme aux exigences des directives européennes et nationales en
vigueur.
Utilisation conforme
Le pré-amplifi cateur de microphone sert à amplifi er et infl uencer le signal audio. Les entrées et
sorties ne doivent être raccordées qu'à des appareils audio.
L'alimentation électrique de ce produit ne doit s'effectuer que via le bloc d'alimentation fourni.
Le bloc d'alimentation doit être branché uniquement à une prise de courant du réseau d'ali-
mentation public délivrant une tension alternative de 230 V/50 Hz. Toute autre alimentation
est interdite.
L'appareil doit être utilisé uniquement dans des locaux fermés ; l'utilisation en extérieur n'est
pas autorisée. Il faut impérativement éviter tout contact avec l'humidité, comme par exemple
dans une salle de bains.
Toute utilisation autre que celle décrite ci-dessus peut endommager l'appareil et implique en
plus des risques de court-circuit, d'incendie, etc.
L'ensemble de l'appareil ne doit être ni modifi é ni transformé.
Il faut absolument respecter les consignes de sécurité.
Consignes de sécurité
Tout dommage résultant d'un non-respect du présent manuel d'utilisation en-
traîne l'annulation de la garantie. Nous déclinons toute responsabilité pour
les dommages consécutifs.
Nous déclinons toute responsabilité pour d'éventuels dommages matériels
ou corporels dus à un maniement incorrect ou au non-respect des consignes
de sécurité. Dans de tels cas, la garantie prend fi n.
Un point d'exclamation placé dans un triangle signale les informations impor-
tantes dans les instructions d'utilisation.
Le symbole de la main indique des conseils et des indications spécifi ques
d'utilisation.
• Avant la mise en service de l'appareil, vérifi ez l'absence de dommages. En cas de dommage,
l'appareil ne doit en aucun cas être utilisé.
• Pour des raisons de sécurité, il est interdit de transformer ou de modifi er soi-même l'appareil.
• Le pré-amplifi cateur de microphone ne doit être utilisé qu'avec le bloc d'alimentation fourni.
• Le bloc d'alimentation appartient à la classe de protection II, il doit être branché uniquement
sur une prise de courant du réseau d'alimentation public.
• N'insérez ni ne retirez jamais le bloc d'alimentation de la prise secteur avec les mains
mouillées.
• L'appareil est relié au réseau même lorsqu'il est hors circuit. Pour mettre l'appareil complète-
ment hors service, veuillez retirer le bloc d'alimentation de la prise de courant.
• Vérifi ez régulièrement l'absence de dommages sur l'appareil. Ne touchez pas à un bloc
d'alimentation, au pré-amplifi cateur de microphone ou au câble de raccordement s'ils sont
endommagés. Débranchez d'abord la prise de courant correspondante (par ex. via les
coupe-circuits automatiques) et retirez ensuite la fi che de la prise de courant avec précau-
tion. N'utilisez plus l'appareil et amenez-le dans un atelier spécialisé.
• Ne remplacez jamais un câble de raccordement endommagé du bloc d'alimentation. Dans
le cas où un câble de raccordement serait endommagé, le bloc d'alimentation n'est plus
utilisable et doit être jeté. Une réparation n'est pas autorisée.
• Gardez les appareils électriques hors de portée des enfants. Soyez donc extrêmement pru-
dent lorsque vous utilisez l'appareil en présence d'enfants. Veillez en particulier à ce qu'ils
n'essaient pas d'introduire des objets dans les ouvertures du boîtier de l'appareil.
• N'exposez l'appareil ni à des températures extrêmes, ni à des éclaboussures ou des projec-
tions d'eau, ni à de fortes vibrations, ni à de fortes sollicitations mécaniques.
• N'utilisez l'appareil que dans des régions à climat tempéré et non dans un climat tropical.
• Ne mettez pas de récipients comportant des liquides, par ex. verres, seaux, vases ou
plantes, à proximité immédiate du produit. Les liquides pourraient pénétrer à l'intérieur du
boîtier et compromettre sa sécurité électrique. Risque important d'incendie ou d'électrocu-
tion avec danger de mort ! Dans ce cas, mettez d'abord la prise de courant correspondante
hors tension (déconnectez, par ex., le coupe-circuit automatique) et retirez ensuite le bloc
d'alimentation de la prise de courant. Ensuite, n'utilisez plus le produit et apportez-le dans un
atelier spécialisé.
• Ne posez sur l'appareil aucune source de chaleur, telle que des bougies, qui soit susceptible
de provoquer un incendie.
• Ne laissez pas l'appareil en marche sans surveillance.
• Respectez également les autres consignes de sécurité fi gurant dans les différents chapitres
www.conrad.com
de ce mode d'emploi.
• Ne laissez pas le matériel d'emballage sans surveillance. Cela pourrait constituer un jouet
dangereux pour les enfants.
Version 05/13
• En cas de doute concernant le mode de fonctionnement, la sécurité ou encore le raccorde-
ment de l'appareil, adressez-vous à un technicien spécialisé.
• Dans les sites industriels, il convient d'observer les consignes de prévention des accidents
relatives aux installations et aux matériaux électriques dictées par les syndicats profession-
nels.
• En cas de doute quant au raccordement correct de l'appareil ou si vous avez des questions
pour lesquelles vous ne trouvez aucune réponse dans le présent manuel d'utilisation, contac-
tez notre service technique ou un autre spécialiste.
Caractéristiques
• Pré-amplifi cation de haute qualité pour microphones, instruments et les signaux de niveau de
ligne
• Caractéristiques acoustiques des tubes réglables
• Limitateur intégré
• Tube double triode 12AX7A choisi à la main pour un son chaud et de haute qualité
• Entrées et sorties réglables
• Excellent aussi utilisé comme DI-Box à tubes
• Prises jack et XLR- pour l'entrée et la sortie
• Alimentation fantôme intégrée
• Inverseur de phase
• VU-mètre pour le contrôle des niveaux
• Alimentation électrique avec le bloc d'alimentation fourni
• Boîtier métallique stable et solide

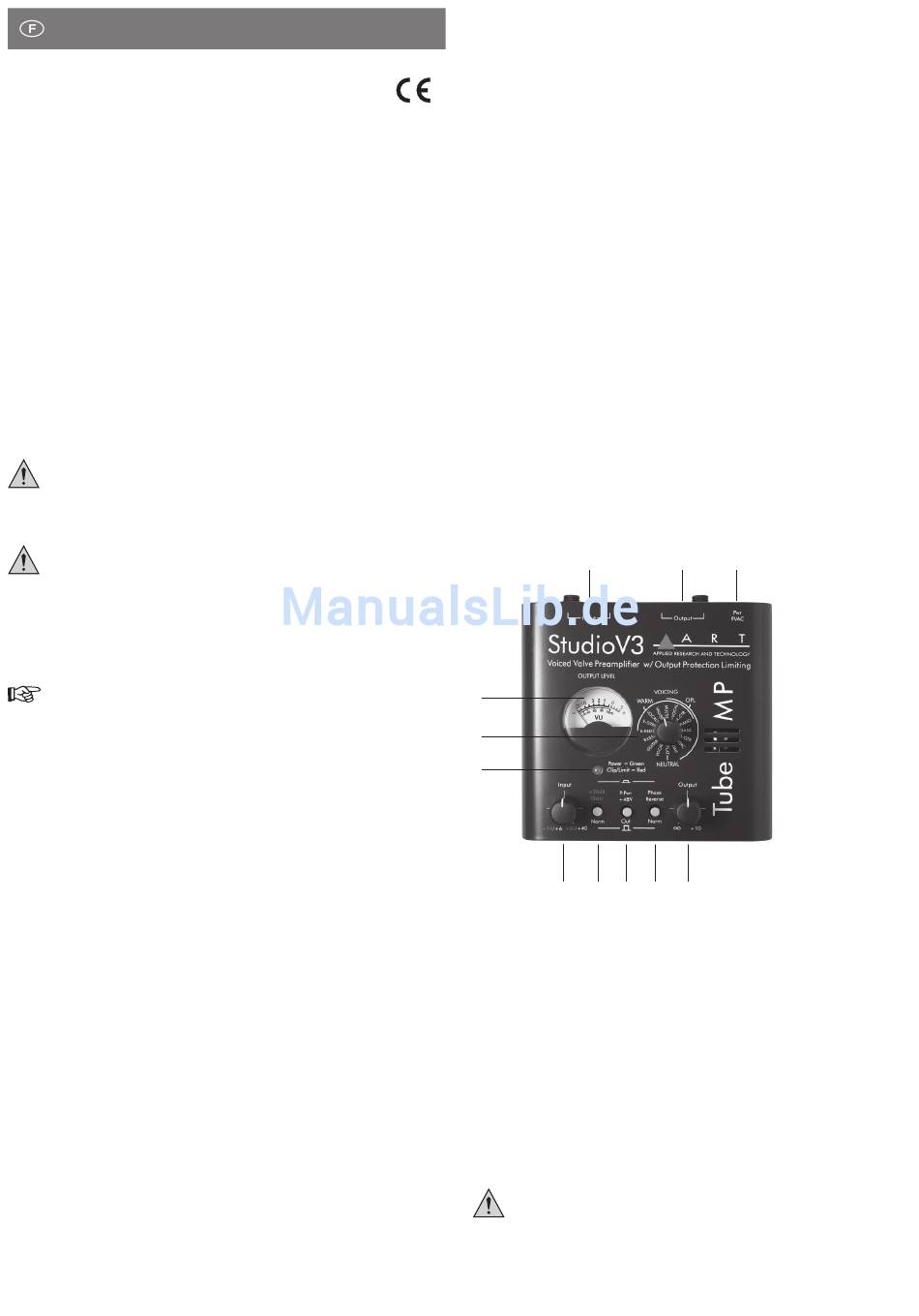

Éléments de connexion et de manipulation
4
5
6
(1) Prise INPUT
(2) Prise OUTPUT
(3) Prise PWR 9VAC
(4) VU-mètre
(5) Bouton de réglage VOICING
(6) Témoin de fonctionnement

Installation

Vous trouverez deux pieds en caoutchouc auto-adhésifs dans le contenu de la livraison.
Veuillez les coller sur le fond du boîtier pour ne pas abîmer la surface d'installation.
Choisissez un emplacement approprié qui soit à niveau, plat et stable.
Protégez les surfaces des meubles précieux à l'aide d'un support approprié.
Raccordement
1 2
7 8 9 10 11
(7) Bouton de réglage INPUT
(8) Interrupteur GAIN
(9) Interrupteur P-PWR
(10) Interrupteur PHASE REVERSE
(11) Bouton de réglage OUTPUT
Pour connecter les entrées et les sorties audio, utilisez uniquement des
câbles audio blindés adaptés. L'utilisation de câbles autres que ceux spéci-
fi és peut entraîner des pannes.
Pour éviter toute distorsion ou désadaptation susceptible d'endommager
l'appareil, ne raccordez à l'entrée et à la sortie que des appareils équipés de
prises jack et XLR.
