Consolar CONTROL 601 Montageanleitung Seite 16

TDMA CONTROL 601/701:
M I N : 2...50 k W
K e s s e l l e i s t u n g
Hiermit kann die minimale Kesselleistung für die modulie-
rende Ansteuerung eingestellt werden.
M a x: 2...50 k W
K e s s e l l e i s t u n g
Hiermit kann die maximale Kesselleistung für die modulie-
rende Ansteuerung eingestellt werden.
0 V : 0...50 k W
K e s s e l l e i s t u n g
In diesem Punkt kann die Kesselleistung bei 0 Volt einge-
stellt werden.
10 V : 2...50 k W
K e s s e l l e i s t u n g
In diesem Punkt kann die Kesselleistung bei 10 Volt einge-
stellt werden.
P - P A R A : 0...50,0
R E G E L P A R A M E T E R
T n : 0...500,0 S e c
R E G E L P A R A M E T E R
Hiermit werden P- und I- Parameter des 0 bis 10 Volt-
Ausganges eingestellt.

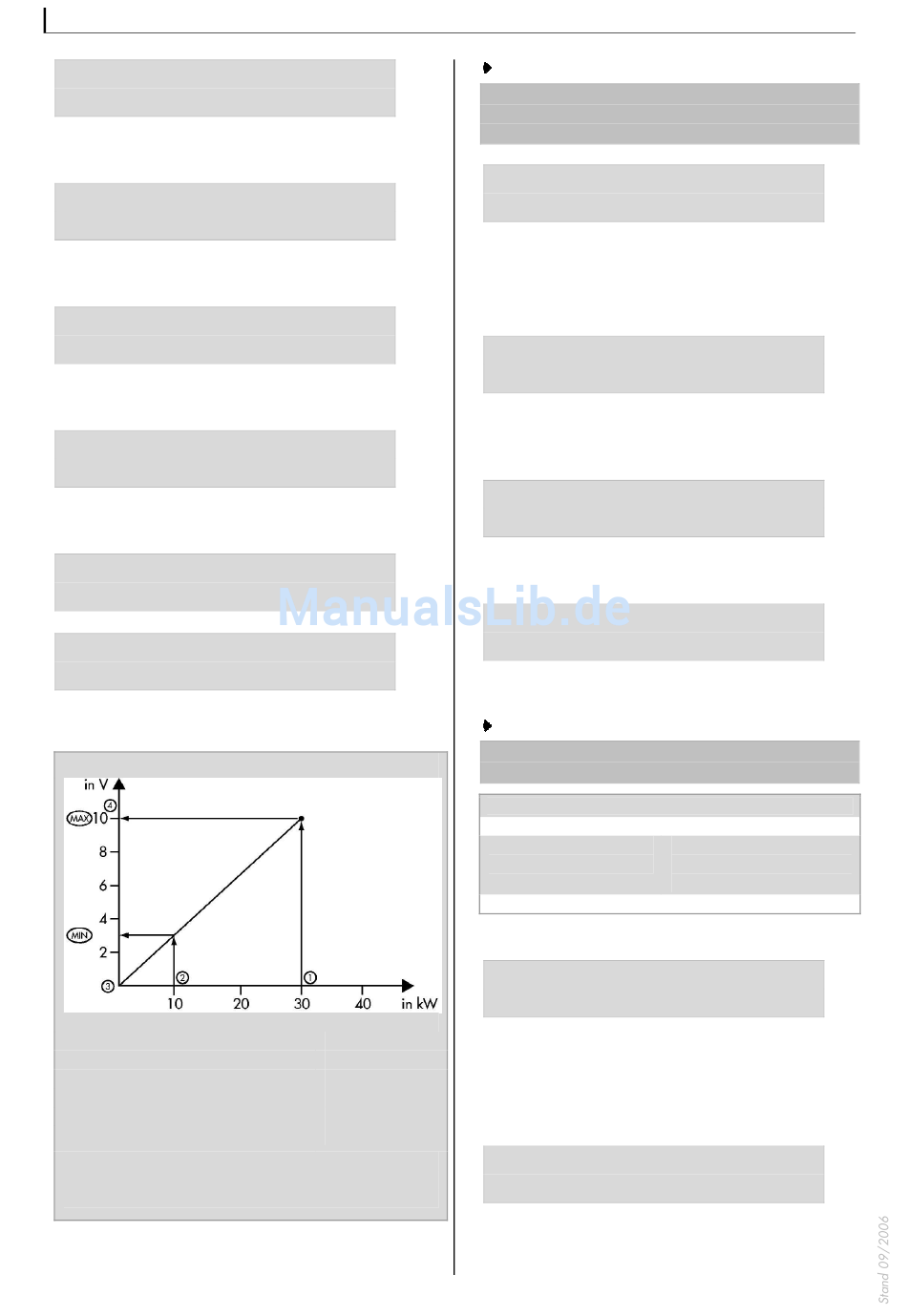

Beispiel: Brennwerttherme Giega Star der Fa. Giersch
(1) Kesselleistung max:
(2) Kesselleistung min:
(3) 0V:
(4) 10V:
P-Para:
I-Para:
Wird die Solltemperatur im Kessel unter oder überschritten,
wird die Leistung der Therme erhöht oder reduziert, bis sich
die Solltemperatur im Kessel einstellt.
Funktionen und Einstellungen
30 kW
10 kW
0 kW
30 kW
10
15s
16
ACHTUNG:
Die modulierende Kesselansteuerung ist nur für Kessel
geeignet, die ihre Leistung über 0-10 V einstellen und
nicht eigenständig modulieren.
P U M P E N D R E H Z A H L
m in : 100 %
Hier wird die minimale Pumpendrehzahl eingestellt. Die
Drehzahl der Kessel- oder Speicherladepumpe wird so ge-
steuert, dass die Solltemperatur im Kessel erreicht wird.
Die Drehzahl der Ladepumpe beträgt beim modulierenden
Kesselbetrieb immer 100 %.
M i n d e s t l a u f z e i t
K e s s e l : 0...30 min.
Hier kann die Mindestlaufzeit des Kessels eingestellt wer-
den, wobei die Sicherheitsabschaltung bei der maximalen
Kesseltemperatur erfolgt.
N a c h l a u f z e i t
K e s s e l p . : 0...20 MIN
Hier kann die Nachlaufzeit der Kesselpumpe eingestellt
werden.
N a c h l a u f z e i t
s p e i c h e r p . : 0...20 MIN
Hier kann die Nachlaufzeit der Speicherladepumpe einge-
stellt werden.
HINWEIS:
Bei den Kesselregelungen müssen die Vorschriften der
Kesselhersteller unbedingt beachtet werden.
Kesselregelung: Zuordnung Eingang - Funktion - Ausgang
Eingang
Kesselfühler
(Art. Nr. RE 046)
Ausgang: Kessel ein/aus, Kessel- oder Speicherladepumpe
2.6.2 Feststoffkesselpumpe
F e s t s t o f f k e s s e l
T e m p . m i n : 30...80 °C
Wenn der Feststoffkesselfühler die Mindesttemperatur er-
reicht hat, wird der Ausgang „Feststoffkessel" geschaltet.
Die Feststoffkesselpumpe läuft dann bis die Mindesttempe-
ratur um 2 K (Hysterese werkseitig eingestellt) unterschrit-
ten wird.
D i f f e r e n z F e s t - :
s t o f f k .: 2...24 K
Mit dieser Funktion kann die Temperaturdifferenz einge-
stellt werden, um die die Temperatur am Feststoffkesselfüh-
ler höher sein muss als die Temperatur am „Speicherfühler
Funktion
Maximaltemperatur Min-
desttemperatur Kesselpumpe
Speicherladepumpe
