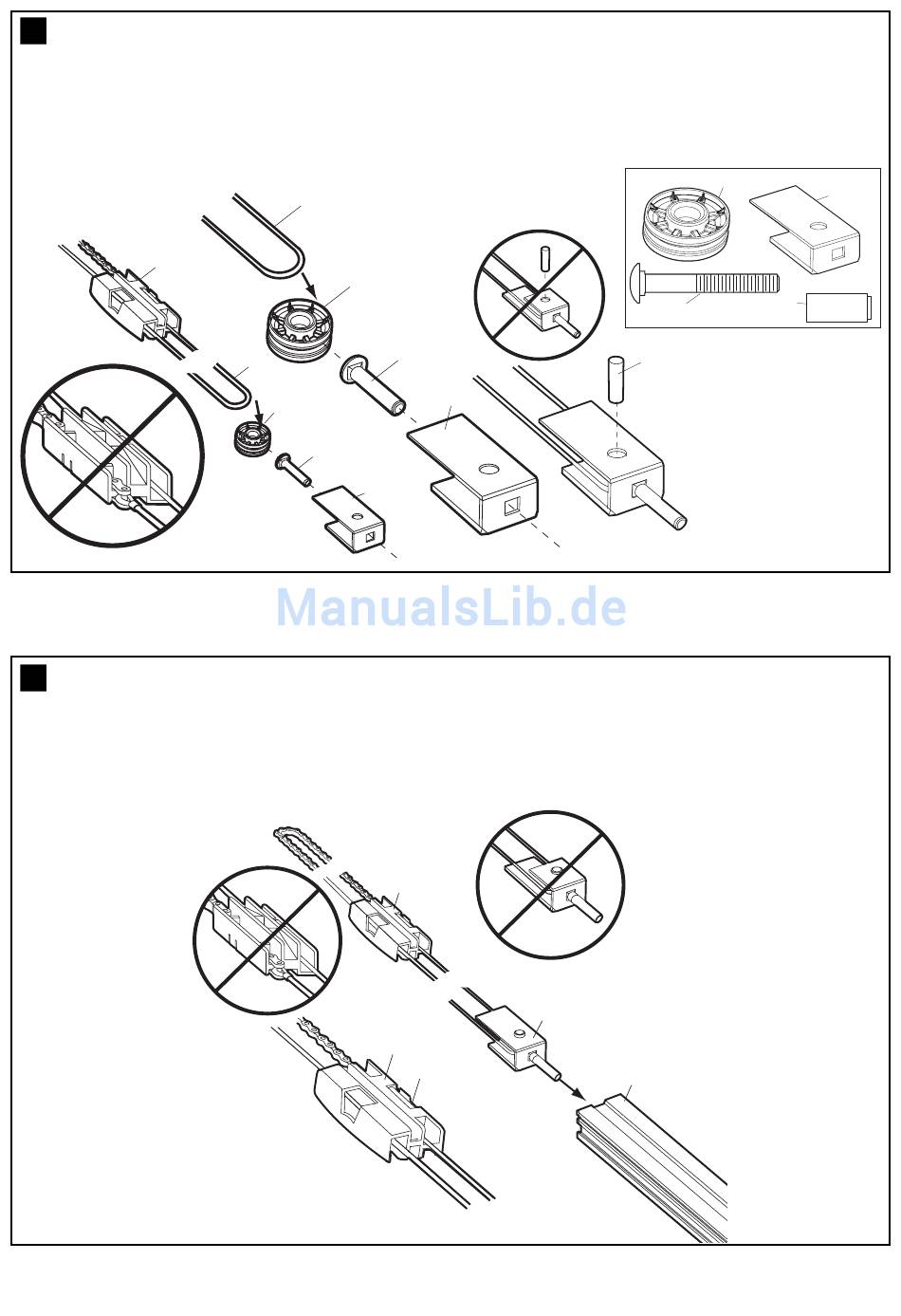

Montage der Laufschiene

Flachrundkopfschraube (1) in die rechteckige Öffnung der Befestigung (4) einführen. Kette- und Kabel-Einheit (3) aus der
Verpackung nehmen und das Führungskabel um die Kabelumlenkrolle (2) legen. Kabelumlenkrolle in die Befestigung einführen
(HINWEIS: Befestigung muss wie in der Abbildung dargestellt mit dem längeren Ende nach oben gelegt werden). Stift (5) in die
Löcher in der Befestigung und der Umlenkrolle einstecken.
HINWEIS: Der Laufwagen mit Magnet (6) MUSS in der in der Abbildung dargestellten Position installiert werden.
6
7
Einführen der Ketten-/Kabel-Einheit in die Schiene
Die Befestigung mit der Kabelumlenkrolle (1) wird wie in der Abbildung dargestellt in die montierte Schiene (3) eingeführt.
Befestigung mit Umlenkrolle auf der Schiene ganz durch die Schiene nach vorne schieben und auch das Innenteil des
Laufwagens (2) in die montierte Schiene einführen. Der Magnet (4) MUSS wie in der Abbildung dargestellt installiert werden,
sonst funktioniert die Anlage später nicht ordnungsgemäß.
