5.2 Vorbereitung
Prüfen Sie zunächst, ob ihr Tor ausbalanciert und im Gleigewicht ist. Öffnen Sie ihr Tor etwa bis zur Hälfte und lassen es los.
Das Tor darf nun selbstständig kaum seine Position ändern, sondern muss, alleine durch die Federkraft gehalten, in dieser Position stehen
bleiben. Bewegungskraft: maximal 15kg.
1. Die Schiene des Garagentors MUSS an der tragenden Wand bzw. Decke über dem Garagentor sicher und stabil befestigt
werden.
2. Falls die Decke in ihrer Garage verkleidet, verschalt o. ä. ist, sind möglicherweise zusätzliche Halterungen und Befestigungs-
schienen erforderlich (nicht im Lieferumfang enthalten).
3. Falls Ihre Garage über keinen separaten Seiteneingang verfügt, muss eine externe Notentriegelung installiert werden.

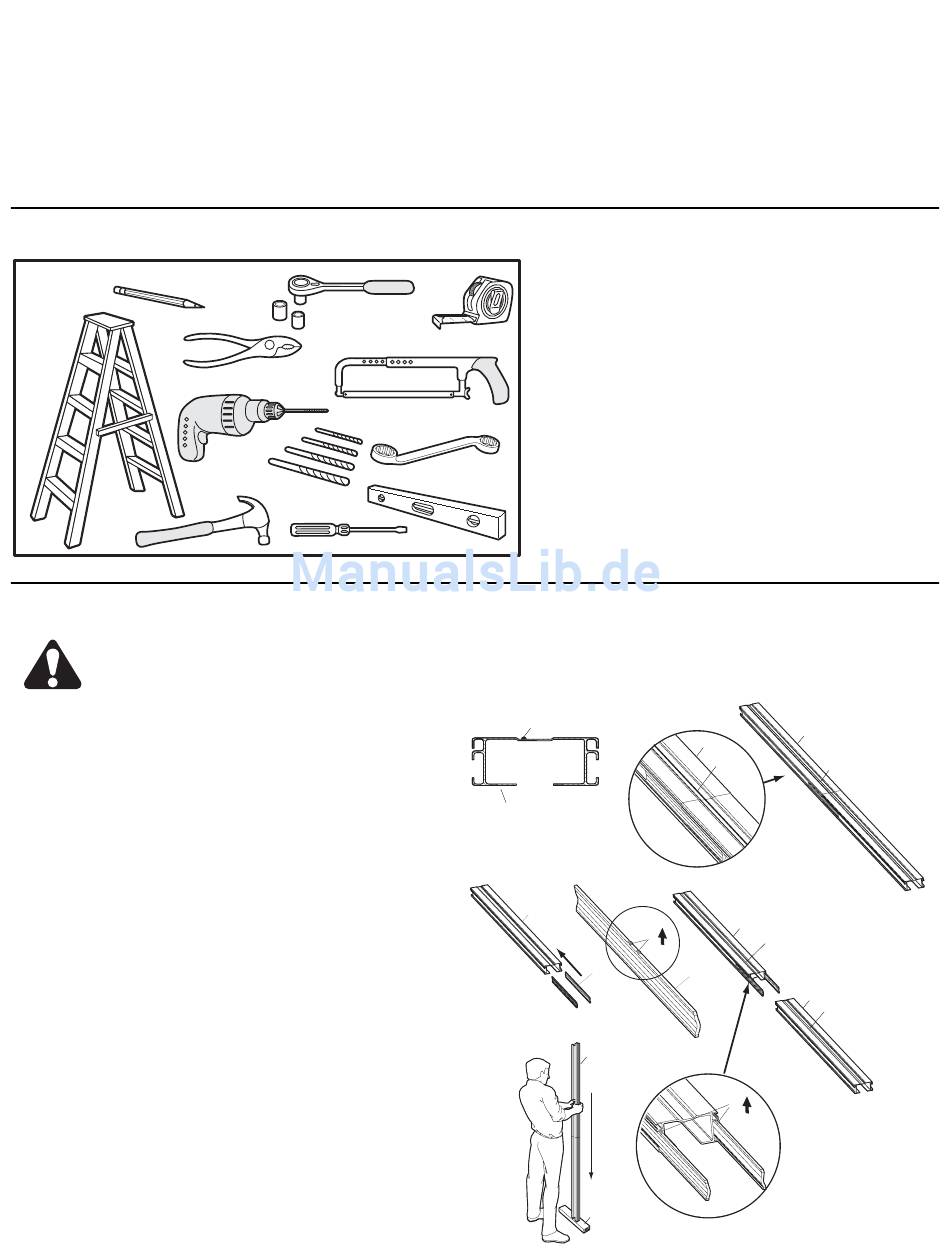

5.3 Benötigtes Werkzeug
6 Montage des Torantriebs
Wichtige Anweisungen für sichere Montage. Alle Montageanweisungen befolgen.
Falsche Montage kann zu ernsthaften Verletzungen führen.
6.1 Schiene zusammenbauen
Zur Vorbereitung der Montage werden die Schienenteile (1)
auf eine ebene Fläche gelegt. Dabei sind die auf den
Schienenteilen angebrachten Linien (4) zu beachten: diese
MÜSSEN aneinander angelegt werden, damit die ganze
Schiene passgenau montiert wird. Alle drei Schienenteile sind
austauschbar. Die Schienenstreben (2) werden in die Schlitze
seitlich in die Schienen eingeführt, wobei die kleinen Haken (3)
auf den Streben gegen die Oberkante der Schiene zeigen
müssen. Durch Einführen des anderen Strebenendes in die
nächste Schiene werden zwei Schienen miteinander verbun-
den. Die Übereinstimmung der entlang der Schienenteile ver-
laufenden Linien (4) sollte nochmals überprüft werden. Auf
einem Stück Holz (6) werden zwei und abschließend alle
Schienenteile fluchtgerecht ineinander gestoßen.
HINWEIS: Nach Abschluss der Montagearbeiten sind die
Schiene und der Laufwagen leicht zu fetten.
Werkzeugliste
Leiter
Markierungsstift
Zange
Bohrmaschine
Hammer
Ratsche
Metallsäge
verschiedene Bohrer (8, 6, 5, 4,5 mm)
Ringschlüssel
Wasserwaage
Schraubendreher
Maßband
4
1
1
3
2
5
6
5/20
5
5
4
4
1
4
2
1
4
3
