12

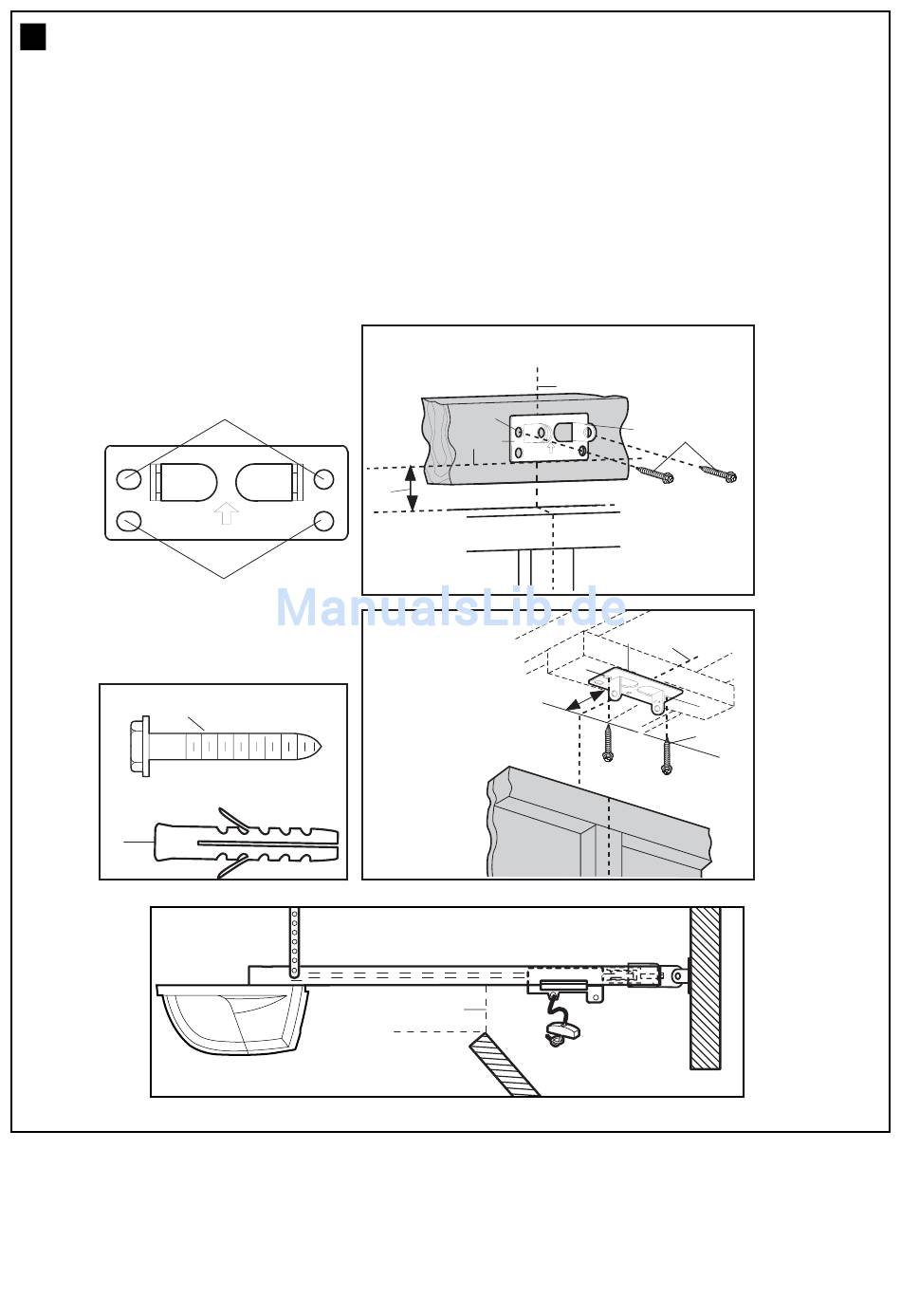

Montage der Sturzbefestigung

HINWEIS 1: Zur korrekten Platzierung der Sturzbefestigung nehmen wir auf die unter Schritt 11 gezogenen horizontalen
Linien und die senkrechte Mittellinie Bezug.
HINWEIS 2: Der Abstand zwischen dem höchsten Punkt auf dem Torweg und der Schiene darf maximal 50mm sein.
(Abb. C)
A. Wandmontage: Sturzbefestigung (1) mittig auf der senkrechten Mittellinie (2) anlegen; dabei liegt ihr unterer Rand auf der
horizontalen Linie (4) (mit dem Pfeil in Richtung Decke). Alle Löcher (5) für die Sturzbefestigung markieren. Löcher mit 4,5mm
Durchmesser vorbohren und die Sturzbefestigung mit Holzschrauben (3) befestigen.
B. Deckenmontage: Senkrechte Mittellinie (2) weiter bis zur Decke ziehen. Sturzbefestigung (1) auf der senkrechten
Markierung bis zu 150mm von der Wand entfernt mittig anlegen. Pfeil muss in Richtung Torantrieb zeigen. Alle Löcher (5) für die
Sturzbefestigung markieren. Löcher mit 4,5mm Durchmesser bohren und die Sturzbefestigung mit Holzschrauben (3) befesti-
gen.
HINWEIS 3: Im Falle einer Montage an einer Betondecke / einem Betonsturz sind die mitgelieferten Betondübel (6)
zu verwenden.
3
6
C
5
50mm
(2")
A
5
B
max. 50mm
2
5
1
4
5
150mm
(6")
8/20
5
3
1
2
5
3
