4

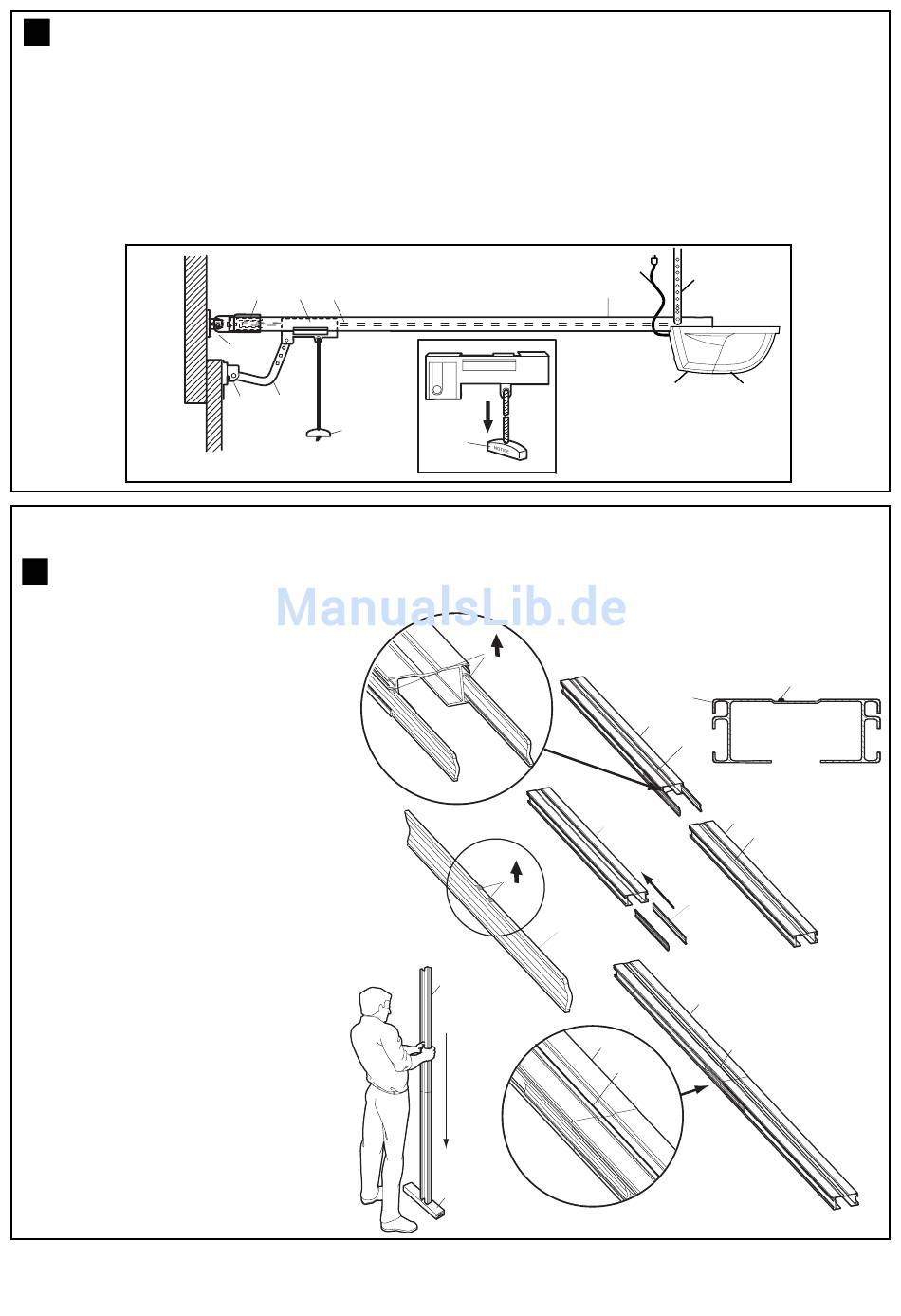

Übersicht
Diese Abbildung bietet Ihnen bei der schrittweisen Montage der Anlage stets eine komplette Übersicht über die fertig montierte
Anlage.
(1) Befestigung für Kabelumlenkrolle und darin liegende
Kabelumlenkrolle
(2) Laufwagen
(3) Kette und Kabel
(4) Schiene
(5) Deckenbefestigung
(6) Anschlusskabel
MONTAGE
5

Montage der Schiene

Zur Vorbereitung der Montage werden die
Schienenteile (1) auf eine ebene Fläche gelegt.
Dabei sind die auf den Schienenteilen ange-
brachten Linien (4) zu beachten: diese
MÜSSEN aneinander angelegt werden, damit
die ganze Schiene passgenau montiert wird.
Alle drei Schienenteile sind austauschbar. Die
Schienenstreben (2) werden in die Schlitze
seitlich in die Schienen eingeführt, wobei die
kleinen Haken (3) auf den Streben gegen die
Oberkante der Schiene zeigen müssen. Durch
Einführen des anderen Strebenendes in die
nächste Schiene werden zwei Schienen
miteinander verbunden. Die Übereinstimmung
der entlang der Schienenteile verlaufenden
Linien (4) sollte nochmals überprüft werden.
Auf einem Stück Holz (6) werden zwei und
abschließend alle Schienenteile fluchtgerecht
ineinander gestoßen.
HINWEIS: Nach Abschluss der
Montagearbeiten sind die Schiene und der
Laufwagen leicht zu fetten.
2
1 3
12
10
11
9
(7) Antrieb
(8) Licht
(9) Seil und Griff zur manuellen Entriegelung
(10) Torarm (2-teilig)
(11) Torbefestigung
(12) Sturzbefestigung
9
3
3
2
5
6
4/20
6
5
4
8
7
1
1
4
1
1
4
2
5
5
4
4
4
