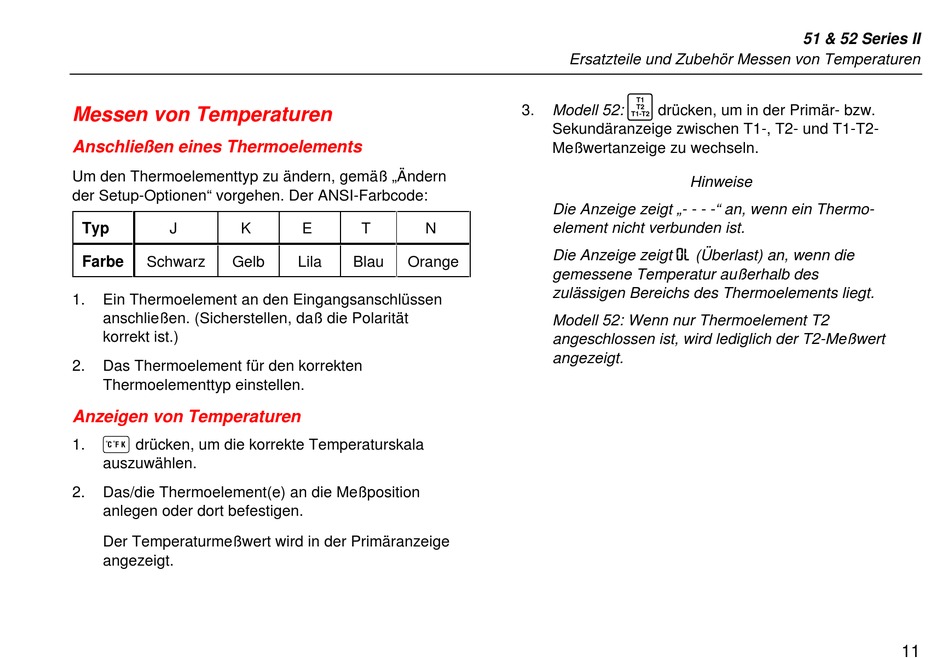

Messen von Temperaturen
Anschließen eines Thermoelements
Um den Thermoelementtyp zu ändern, gemäß „Ändern
der Setup-Optionen" vorgehen. Der ANSI-Farbcode:
Typ
J
K
Farbe
Schwarz
Gelb
1.
Ein Thermoelement an den Eingangsanschlüssen
anschließen. (Sicherstellen, daß die Polarität
korrekt ist.)
2.
Das Thermoelement für den korrekten
Thermoelementtyp einstellen.
Anzeigen von Temperaturen
C
1.
drücken, um die korrekte Temperaturskala
auszuwählen.
2.
Das/die Thermoelement(e) an die Meßposition
anlegen oder dort befestigen.
Der Temperaturmeßwert wird in der Primäranzeige
angezeigt.
E
T
N
Lila
Blau
Orange
Ersatzteile und Zubehör Messen von Temperaturen
T
3.
Modell 52:
drücken, um in der Primär- bzw.
Sekundäranzeige zwischen T1-, T2- und T1-T2-
Meßwertanzeige zu wechseln.
Hinweise
Die Anzeige zeigt „- - - -" an, wenn ein Thermo-
element nicht verbunden ist.
Die Anzeige zeigt 0L (Überlast) an, wenn die
gemessene Temperatur außerhalb des
zulässigen Bereichs des Thermoelements liegt.
Modell 52: Wenn nur Thermoelement T2
angeschlossen ist, wird lediglich der T2-Meßwert
angezeigt.
51 & 52 Series II
11
