- Seite 1 ® 51 & 52 Series II Thermometer Bedienungshandbuch German September 1999 Rev.1, 6/01 © 1999-2001 Fluke Corporation, All rights reserved. Printed in USA All product names are trademarks of their respective companies.
- Seite 2 BEGRENZTE GEWÄHRLEISTUNG UND HAFTUNGSBESCHRÄNKUNG Fluke gewährleistet für die Dauer von drei Jahren ab dem Kaufdatum, daß dieses Produkt frei von Material- und Fertigungsdefekten ist. Diese Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden, die durch Unfälle, Vernachlässigung, unsachgemäßen Gebrauch, abnormale Betriebsbedingungen oder unsachgemäße Handhabung hervorgerufen werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ........................1 Kontaktaufnahme mit Fluke ..................1 Erste Schritte ......................... 4 Komponenten......................5 Anzeigeelemente ...................... 6 Tasten ........................7 Gebrauch des Thermometers ..................9 Ändern der Setup-Optionen ................... 9 Den Setup-Modus starten bzw. beenden..............9 Setup-Optionen......................9 Ändern der Setup-Optionen .................. - Seite 4 51 & 52 Series II Bedienungshandbuch Mit Offset Temperaturfühlerunge-nauigkeit kompensieren..........12 Wartung.......................... 13 Ersetzen der Batterien....................13 Reinigen des Gehäuses und der Halterung............... 13 Kalibrierung ....................... 13 Spezifikationen....................... 13 Umgebung......................... 13 Allgemein........................14 80 PK-1 Thermoelement (geliefert mit Thermometer) ..........14 Elektrisch ........................
-
Seite 5: Einführung

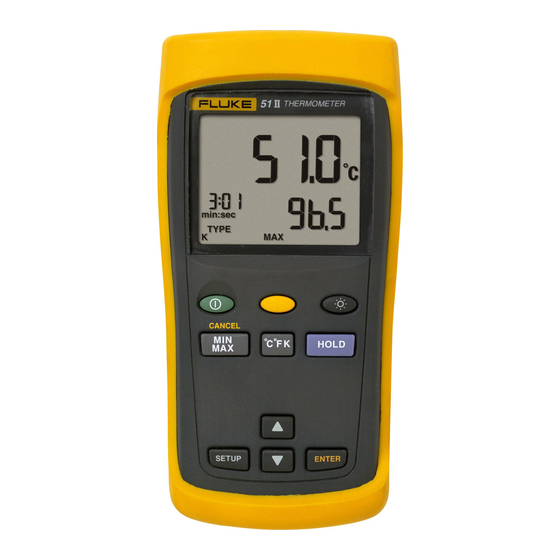

51 & 52 Series II Einführung Kontaktaufnahme mit Fluke Fluke-Rufnummern für Zubehörbestellungen, Unterstützung oder Die Fluke Model 51 & 52 Thermometer, nachfolgend Adressen von lokalen Fluke-Vertretungen oder -Servicezentren: „Thermometer“ genannt, sind digitale Mikroprozessor- U.S.A.: 1-888-99-FLUKE (1-888-993-5853) Thermometer, die für die Verwendung von externen... - Seite 6 51 & 52 Series II Bedienungshandbuch Tabelle 1. Sicherheitsinformationen WWarnung Ein Warnhinweis signalisiert Bedingungen und Aktivitäten, die den Bediener einer Gefahr aussetzen. Zur Vermeidung von Stromschlag oder Verletzungen folgende Richtlinien einhalten: • Vor dem Gebrauch des Thermometers das Gehäuse untersuchen. Das Thermometer nicht verwenden, wenn es beschädigt erscheint.
- Seite 7 1 V zwischen den zwei Thermoelementen führen. Wenn Potentialdifferenzen zwischen den Thermoelementen erwartet werden, galvanisch getrennte Thermoelemente verwenden. • Für Servicearbeiten am Thermometer ausschließlich die von Fluke vorgegebenen Ersatzteile verwenden. Das Thermometer nicht betreiben, wenn Teile des Gehäuses oder die Abdeckung entfernt sind.
-
Seite 8: Erste Schritte
51 & 52 Series II Bedienungshandbuch Tabelle 2. Internationale Symbole Für Informationen zu dieser Einrichtung/Funktion Übereinstimmung mit Richtlinien der Europäischen im Handbuch nachschlagen. Union. Batterie. Übereinstimmung mit den relevanten Richtlinien der Canadian Standards Association. • Abbildung 1 und Tabelle 3 beschreiben die einzelnen Erste Schritte Komponenten. -
Seite 9: Komponenten
51 & 52 Series II Erste Schritte Tabelle 3. Komponenten Komponenten Thermoelement-T1-Eingang Modell 52: Thermoelement-T2-Eingang Halterung Anzeige Tasten Batteriefachabdeckung Batterien aas01f.eps Abbildung 1. Komponenten... -
Seite 10: Anzeigeelemente
51 & 52 Series II Bedienungshandbuch Anzeigeelemente Tabelle 4. Anzeigeelemente Die Thermoelementmessung schließt ein Offset ein. Siehe „Ändern der Setup-Optionen“. Die angezeigten Meßwerte ändern sich nicht. Eine Schiebefunktion ist in Ausführung. Setup ist in Ausführung. Schwache Batterie. Batterien ersetzen. Primäranzeige. Modell 51: T1-Meßwert. -
Seite 11: Tasten
51 & 52 Series II Erste Schritte Tasten Tabelle 5. Tasten drücken, um das Thermometer ein- bzw. auszuschalten. (CANCEL) drücken, um die Anzeige der Niedrigst-, Höchst- und Durchschnittsmeßwerte in der Sekundäranzeige zu unterdrücken. (Schiebe- funktion) drücken, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Die Hintergrundbeleuchtung schaltet aus, wenn 2 Minuten lang keine Taste gedrückt wird. - Seite 12 51 & 52 Series II Bedienungshandbuch Tabelle 5. Tasten (Fortsetzung) drücken, um den Setup-Modus zu starten bzw. zu beenden. (Siehe „Ändern der Setup-Optionen“.) drücken, um zur Setup-Option zu blättern, die verändert werden soll. drücken, um den angezeigten Einstellwert zu erhöhen. drücken, um zur Setup-Option zu blättern, die verändert werden soll.
-
Seite 13: Gebrauch Des Thermometers
51 & 52 Series II Ersatzteile und Zubehör Gebrauch des Thermometers Den Setup-Modus starten bzw. beenden Gebrauch des Thermometers Wenn sich das Thermometer im Setup-Modus befindet, Ein oder mehrere Thermoelemente an den wird s angezeigt. Eingangsanschlüssen anschließen. • drücken, um den Setup-Modus zu starten bzw. drücken, um das Thermometer einzuschalten. -
Seite 14: Ändern Der Setup-Optionen
51 & 52 Series II Bedienungshandbuch Ruhemodus: Ändern der Setup-Optionen Das Thermometer aktiviert den Ruhemodus, oder drücken, um zur Setup-Option zu wenn 20 Minuten lang keine Taste gedrückt wird. blättern, die verändert werden soll. Das Drücken einer beliebigen Taste deaktiviert den Ruhemodus, und das Thermometer geht in drücken, um anzugeben, daß... -
Seite 15: Messen Von Temperaturen
51 & 52 Series II Ersatzteile und Zubehör Messen von Temperaturen Modell 52: drücken, um in der Primär- bzw. Messen von Temperaturen Sekundäranzeige zwischen T1-, T2- und T1-T2- Anschließen eines Thermoelements Meßwertanzeige zu wechseln. Um den Thermoelementtyp zu ändern, gemäß „Ändern Hinweise der Setup-Optionen“... -
Seite 16: Einfrieren Der Angezeigten Meßwerte
51 & 52 Series II Bedienungshandbuch Einfrieren der angezeigten Meßwerte Mit Offset Temperaturfühler- ungenauigkeit kompensieren drücken, um die Meßwerte in der Anzeige einzufrieren. Die Meßwerte des Thermoelements können mit der Offsetoption (Setup) zum Kompensieren der Die Anzeige zeigt H an. Ungenauigkeit eines bestimmten Thermoelements Modell 52: drücken, um in der Primär- bzw. -
Seite 17: Wartung
Kalibrierung Wartung Zur Gewährleistung des Betriebs gemäß den Ersetzen der Batterien Spezifikationen empfiehlt Fluke jährliches Kalibrieren des Vor dem Ersetzen der Batterien die Sicherheits- Thermometers, erstmals 1 Jahr nach dem Kauf. informationen in Tabelle 1 lesen. Zur Kalibrierung des Thermometers das nächstgelegene Das Thermometer gegebenenfalls ausschalten. -
Seite 18: Allgemein
51 & 52 Series II Bedienungshandbuch Allgemein 80 PK-1 Thermoelement (geliefert mit Thermometer) Gewicht 280 g (10 oz) Typ K, Chromel-Alumel 2,8 cm × 7,8 cm × 16,2 cm Abmessung −40 C bis +260 (1,1 Zoll × 3 Zoll × 6,4 Zoll) Temperatur- (ohne F bis +500... -
Seite 19: Ersatzteile Und Zubehör
51 & 52 Series II Ersatzteile und Zubehör Ersatzteile und Zubehör Ersatzteile und Zubehör Elektrisch (Fortsetzung) J-, K-, T- und E-Typ: ±[0,05 % Meßgenauigkeit, Zubehör Teilenummer der Messung + 0,3 T1, T2 oder T1-T2 C (0,5 [Unter −100 (Modell 52) C (−... - Seite 20 51 & 52 Series II Bedienungshandbuch...
