- Seite 1 572-2 Infrared Thermometer Bedienungshandbuch March 2013, Rev.1, 08/13 (German) ©2013 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Seite 2: Begrenzte Gewährleistung Und Haftungsbeschränkung
Der Erwerber hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn er das Produkt bei einer von Fluke autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Titel Seite Einführung ......................1 Bei Fluke anfragen ..................... 1 Sicherheitsinformationen ................... 2 Elemente ......................4 Anzeige ......................4 Menüübersicht ....................5 Speichern (Spch) ................... 6 Licht ....................... 6 Speicher ......................6 Emissionswertmenü ..................6 °C und F° ....................... 7 Min, Max, Mit, Dif .................. - Seite 4 572-2 Bedienungshandbuch Ersetzen der Batterie ..................16 Reinigen der Linse ..................17 Reinigen des Gehäuses .................. 17 Kundenseitig auswechselbare Teile und Zubehör ..........17 Kundenseitig auswechselbare Teile ............... 17 Zubehörteile ....................18 Empfohlene Temperaturmessfühler ............... 18 Technische Angaben ..................19...
- Seite 5 Tabellen Tabelle Titel Seite Symbole........................3 Menübeschreibung - oberste Ebene ............... 5 Oberflächen-Emissionsvermögen (Nennwerte) ............. 7 Fehlersuche ......................15 Auswechselbare Teile .................... 17 Empfohlene Temperaturmessfühler ............... 18...
- Seite 6 572-2 Bedienungshandbuch...
- Seite 7 Abbildungsverzeichnis Abbildung Titel Seite Sicherheitsmarkierungen ..................3 Menü (Navigation) ....................5 Funktionsweise des Produkts ................. 11 Orten von heißen oder kalten Punkten ..............12 Abstand und Punktgröße ..................12 Sichtfeld ......................... 13 Thermoelement- und USB-Anschlüsse ..............14 Austauschen des Akkus ..................17...
- Seite 8 572-2 Bedienungshandbuch...
-
Seite 9: Einführung

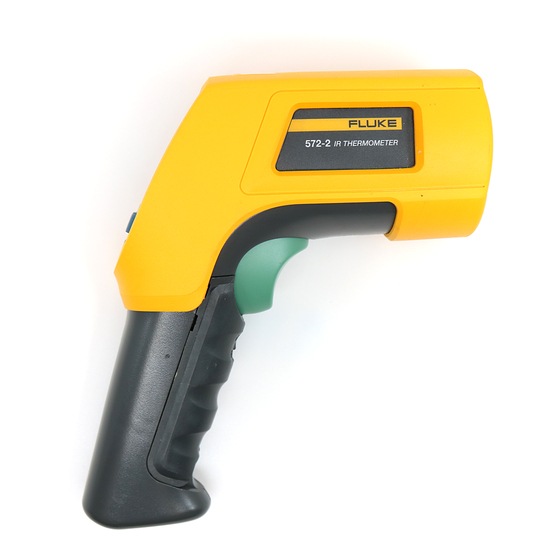

Einführung Das 572-2 Infrared Thermometer („das Produkt“) dient zur berührungslosen Messung von Temperaturen. Das Produkt bestimt die Oberflächentemperatur eines Objekts, indem es die vom Objekt abgestrahlte Infrarotenergie misst. Weiterhin verfügt das Produkt über ein Thermoelement Typ K für die kontaktierende Temperaturmessung. -
Seite 10: Sicherheitsinformationen
572-2 Bedienungshandbuch Sicherheitsinformationen Warnung kennzeichnet Situationen und Aktivitäten, die für den Anwender gefährlich sind. Vorsicht kennzeichnet Situationen und Aktivitäten, durch die das Produkt oder die zu prüfende Ausrüstung beschädigt werden können. Die auf dem Produkt und in vorliegender Bedienungsanleitung verwendeten Symbole werden in Tabelle 1 erklärt. -
Seite 11: Symbole
Gerätekategorie: In Bezug auf die Gerätetypen in Anhang I der WEEE-Richtlinie ist dieses Gerät als Gerät der Kategorie 9, „Überwachungs- und Kontrollinstrument“ eingestuft. Dieses Gerät nicht mit dem Hausmüll entsorgen. Informationen zum Recycling sind der Website von Fluke zu entnehmen. Batterie ... -
Seite 12: Elemente
Anzeige Infrarot- und Thermoelementtemperatur • Temperaturanzeige Celsius oder Fahrenheit • Stativbefestigung • Automatische Abschaltung • Standard Thermoelement-Typ-K-Minieingang • Gedrucktes 572-2 Erste-Schritte-Handbuch • 572/-2 Handbücher-CD • 12- oder 24-Stunden-Format • Letzen Messwert halten (20 Sekunden) • Mehrsprachige Bedieneroberfläche • High- und Low-Temperaturalarme •... -
Seite 13: Menüübersicht
Infrared Thermometer Anzeige Anzeige Das Produkt kann Daten in den folgenden Sprachen anzeigen: • Englisch • Spanisch • Französisch • Deutsch • Portugiesisch • Chinesisch vereinfacht Um die Anzeigesprache zu ändern, siehe „Setup“. Menüübersicht Es gibt zahlreiche Einstellungen, die über das Menü verändert werden können. Abbildung 2 zeigt die LCD und die Menüschnittstelle. -
Seite 14: Speichern (Spch)
572-2 Bedienungshandbuch Speichern (Spch) Zum Speichern von Messwerten: 1. Den Trigger betätigen, um eine Messung durchzuführen. 2. Den Trigger loslassen, um die Messung zu beenden. 3. Den Softkey Spch drücken, um das Speichermenü einzublenden. 4. Den Softkey Ja drücken, um den Messwert zu speichern. -
Seite 15: C Und F
Infrared Thermometer Anzeige Durch Drücken des Softkeys Tabelle kann die Emissionswert-Liste geöffnet werden. Außerdem kann der Softkey Nr. gedrückt werden, um den typischen Emissionswert eines Materials einzugeben. • Wenn die Emissionswerttabelle verwendet wird, wird eine Liste von Materialien und deren vorgeschlagene Emissionswerte eingeblendet. 1. -
Seite 16: Min, Max, Mit, Dif
572-2 Bedienungshandbuch Min, Max, Mit, Dif Das Produkt kann bei jeder Messung die Temperatur als Minimalwert (MIN), Maximalwert (MAX), Mittelwert (MIT) bzw. Differenzwert (Δ) messen. Diese Werte werden nicht angezeigt, wenn ein Thermoelement am Produkt angeschlossen ist. Einschalten des Min-Max-Modus: 1. -
Seite 17: Lasr
Infrared Thermometer Anzeige Laser Warnung Zur Vorbeugung von Augenverletzungen und sonstigen Verletzungen nicht direkt in den Laser sehen. Den Laserstrahl nicht direkt oder indirekt über reflektierende Oberflächen auf Personen oder Tiere richten. Der Laser des Produkts ist ausschließlich zum Zielen zu verwenden. Der Laser schaltet aus, wenn der Trigger losgelassen wird. -
Seite 18: Daten Löschen
572-2 Bedienungshandbuch 6. Den Softkey für das erforderliche Uhrzeitformat (24Std bzw. 12Std) drücken. 7. Die Abwärtspfeil- und Aufwärtspfeil-Softkeys verwenden, um die korrekte Stunde einzustellen. 8. Den Softkey Weiter drücken, um die Minuten auszuwählen. 9. Die Abwärtspfeil- und Aufwärtspfeil-Softkeys verwenden, um die gewünschte Minute einzustellen. -
Seite 19: Funktionsweise Des Produkts
Infrared Thermometer Funktionsweise des Produkts Funktionsweise des Produkts Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Produkts misst emittierte, reflektierte und übertragene Energie, die gesammelt und auf einen Detektor konzentriert wird. Die Produktelektronik setzt das Signal in einen Temperaturmesswert um und zeigt den Messwert auf der Anzeige (siehe Abbildung 3) an. -
Seite 20: Orten Von Heißen Oder Kalten Punkten
572-2 Bedienungshandbuch Orten von heißen oder kalten Punkten Um einen heißen oder kalten Punkt zu finden, das Produkt auf einen Punkt außerhalb des gewünschten Bereichs richten. Dann langsam in einer Auf- oder Ab- Bewegung über den Bereich fahren, bis der heiße oder kalte Punkt geortet ist (siehe Abbildung 4). -
Seite 21: Sichtfeld
Infrared Thermometer Bedienung des Produkts Sichtfeld Für genaue Messungen sicherstellen, dass das Ziel größer ist als die Punktgröße des Produkts. Je kleiner das Ziel, desto näher am Ziel sollte das Thermometer gehalten werden (siehe Abbildung 6). Nein hds06.eps Abbildung 6. Sichtfeld Emissionswert Das Emissionsvermögen beschreibt energie-emittierende Eigenschaften von Materialien. -
Seite 22: Datenspeicher
572-2 Bedienungshandbuch Datenspeicher Das Produkt kann bis zu 99 Datensätze speichern. In jedem Datensatz werden die nachstehend aufgeführten Informationen gespeichert: • Datensatznummer • IR- und Messfühlertemperatur in °C oder °F • Datum/Zeit • Emissionswert Für weitere Informationen siehe „Speichern“. Daten-Download Die gespeicherten Daten können mit dem gelieferten USB-Kabel und der... -
Seite 23: Externer Kontaktmessfühler
Infrared Thermometer Externer Kontaktmessfühler Externer Kontaktmessfühler Warnung Zur Vermeidung von Stromschlag oder Verletzungen den externen Kontaktmessfühler nicht an stromführende Stromkreise anschließen. Zum Lieferumfang des Produkts gehört ein Thermoelementmessfühler-Typ-K (Perle). Der Messfühler wird über den Fühlereingang oben auf dem Produkt (siehe Abbildung 7) an das Produkt angeschlossen. -
Seite 24: Wartung
572-2 Bedienungshandbuch Wartung Batterieladung Die Batterieladungssymbole zeigen den ungefähren Zustand der Batterieladung an. Hinweis Wenn die Batterien schwach sind, speichert das Produkt keine Messwerte. Beim Versuch wird “Err” auf der Anzeige angezeigt. Batterien sind bei 5 %. Die Batterien müssen vor der Durchführung weiterer ... -
Seite 25: Reinigen Der Linse
Solche Mittel beschädigen das Gehäuse. Kundenseitig auswechselbare Teile und Zubehör Kundenseitig auswechselbare Teile Tabelle 5 enthält eine Liste kundenseitig auswechselbarer Teile. Tabelle 5. Auswechselbare Teile Teil Teilenummer 572/-2 Handbücher-CD 4307031 572-2 Erste Schritte 4307046 (Englisch, Französisch, Deutsch, Spanisch, Portugiesisch, Russisch, Chinesisch vereinfacht) -
Seite 26: Zubehörteile
572-2 Bedienungshandbuch Zubehörteile Sonderzubehör das Produkt: • Weiches Transportetui (H6) • Kalibrierzertifizierung • Alle Thermoelement-Messfühler des Typs K mit Standardstecker in Miniaturgröße. Für weitere Informationen siehe Tabelle 7 Empfohlene Temperaturmessfühler Warnung Zur Vermeidung von Stromschlag oder Verletzungen den externen Kontaktmessfühler nicht an stromführende Stromkreise anschließen. -
Seite 27: Technische Angaben
Infrared Thermometer Technische Angaben Technische Angaben Wärme -30 °C bis 900 °C (-22 °F bis 1652 °F) IR-Temperaturbereich ≥0 °C: ± 1 °C oder ± 1 % der Messung, es gilt der jeweils größere Wert IR-Genauigkeit (≥32 °F: ± 2 °F oder ± 1 % der Messung, es gilt der jeweils größere (Kalibriergeometrie mit Wert) Umgebungstemperatur... -
Seite 28: Spezifikation Des Blanken Thermoelement-Messfühlers Typ K
572-2 Bedienungshandbuch Nur für die Verwendung in Korea gültig. Geräteklasse A (Geräte für industrielle Rundfunk- und Kommunikationsanwendungen Elektromagnetische [1] Dieses Produkt erfüllt die Anforderung an mit elektromagnetischen Wellen Verträglichkeit arbeitende Geräte für industrielle Umgebungen (Klasse A). Dies ist vom Verkäufe oder Anwender zu beachten.
