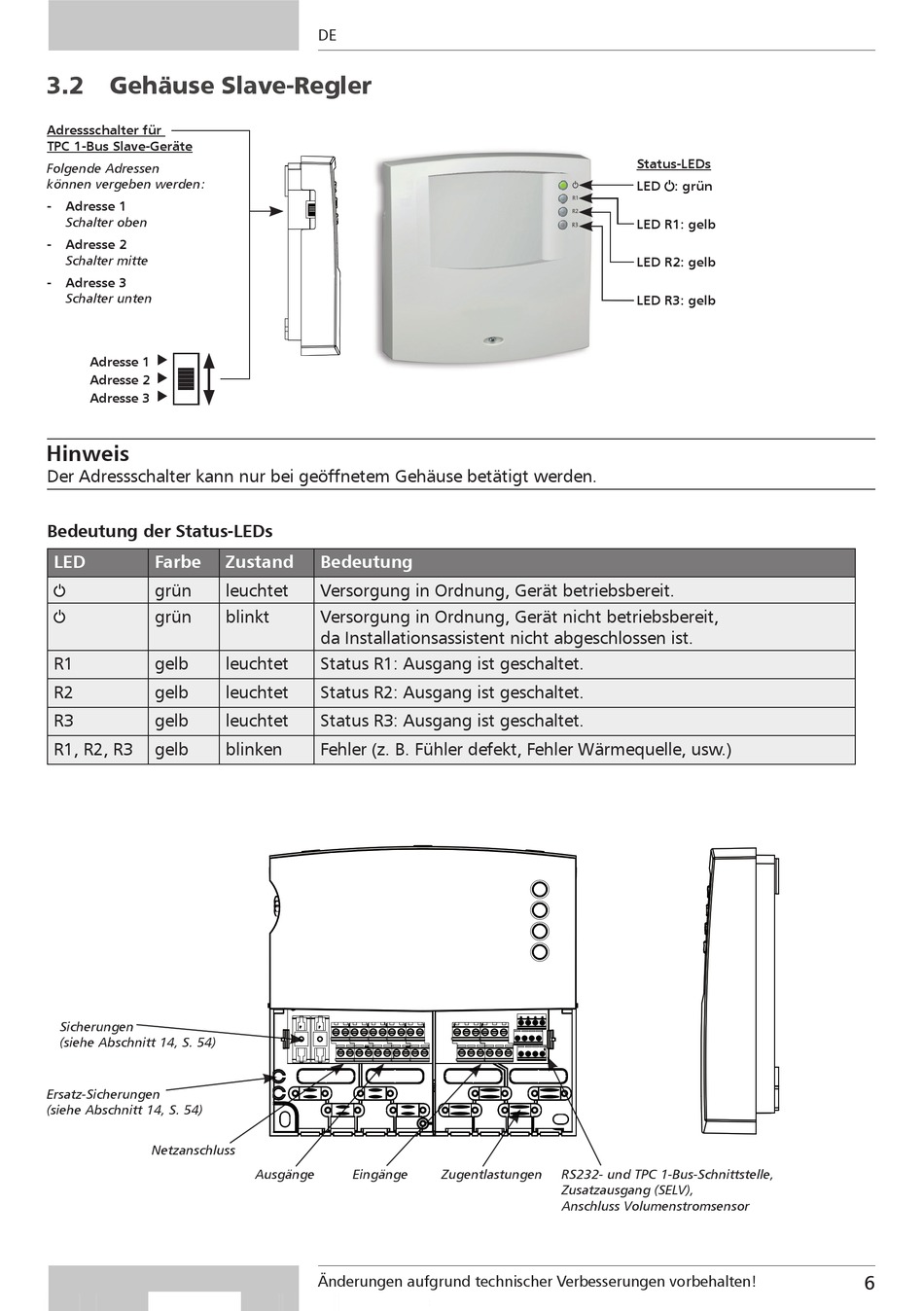

3.2 Gehäuse Slave-Regler
Adressschalter für
TPC 1-Bus Slave-Geräte
Folgende Adressen
können vergeben werden:
- Adresse 1
Schalter oben
- Adresse 2
Schalter mitte
- Adresse 3
Schalter unten

Adresse 1

Adresse 2

Adresse 3
Hinweis
Der Adressschalter kann nur bei geöffnetem Gehäuse betätigt werden.
Bedeutung der Status-LEDs
LED Farbe
grün
grün
R1 gelb
R2 gelb
R3 gelb
R1, R2, R3 gelb
Sicherungen
(siehe Abschnitt 14, S. 54)
Ersatz-Sicherungen
(siehe Abschnitt 14, S. 54)
Netzanschluss
DE
Zustand Bedeutung
leuchtet Versorgung in Ordnung, Gerät betriebsbereit.
blinkt Versorgung in Ordnung, Gerät nicht betriebsbereit,
da Installationsassistent nicht abgeschlossen ist.
leuchtet Status R1: Ausgang ist geschaltet.
leuchtet Status R2: Ausgang ist geschaltet.
leuchtet Status R3: Ausgang ist geschaltet.
blinken Fehler (z. B. Fühler defekt, Fehler Wärmequelle, usw.)
Ausgänge Eingänge
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Zugentlastungen RS232- und TPC 1-Bus-Schnittstelle,
Zusatzausgang (SELV),
Anschluss Volumenstromsensor
Status-LEDs
LED : grün
LED R1: gelb
LED R2: gelb
LED R3: gelb
