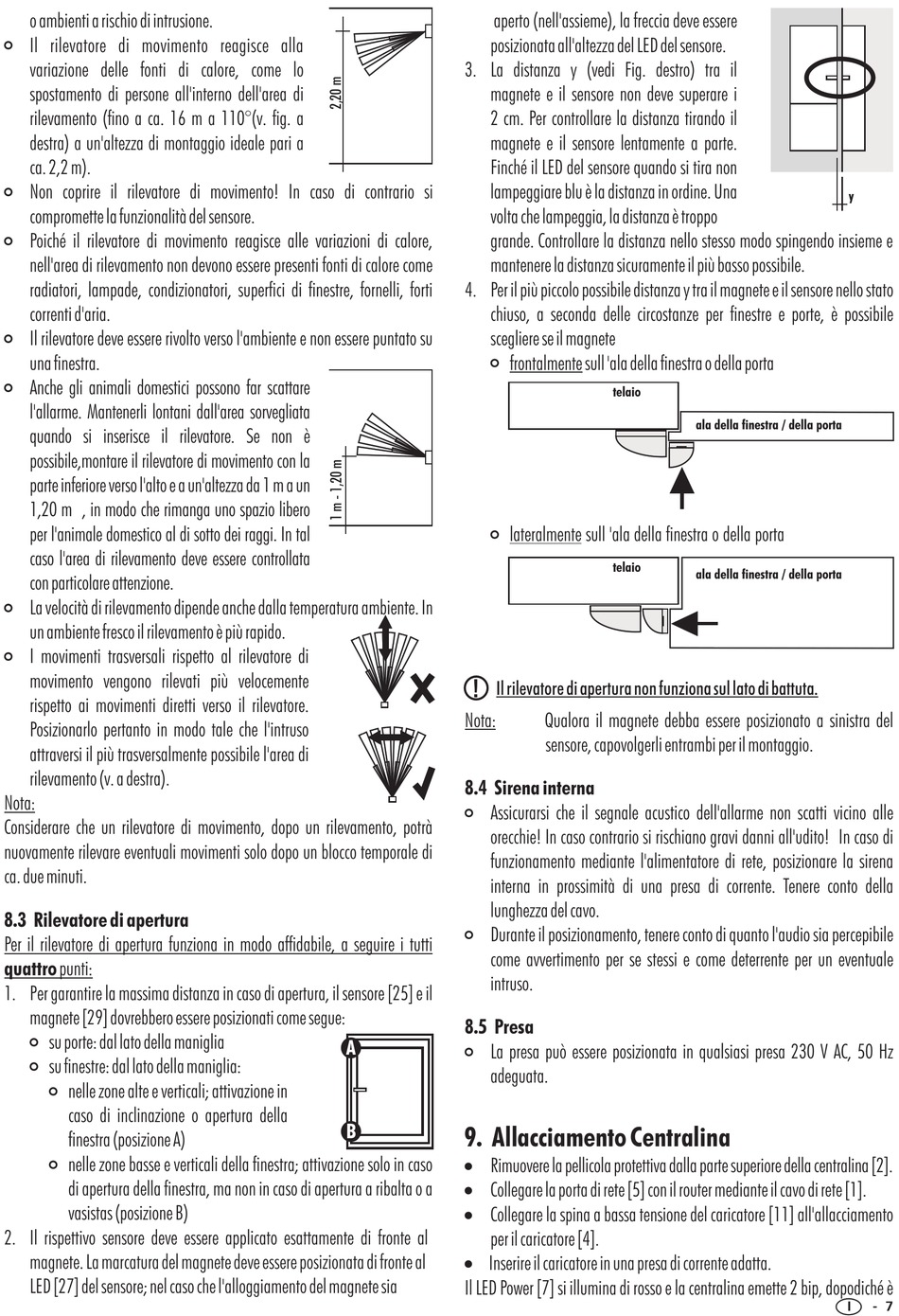

indexa SMART SECURITY SYSTEM 700 Bedienungsanleitung Seite 45

o ambienti a rischio di intrusione.
#
Il rilevatore di movimento reagisce alla
variazione delle fonti di calore, come lo
spostamento di persone all'interno dell'area di
rilevamento (fino a ca. 16 m a 110°(v. fig. a
destra) a un'altezza di montaggio ideale pari a
ca. 2,2 m).
#
Non coprire il rilevatore di movimento! In caso di contrario si
compromette la funzionalità del sensore.
#
Poiché il rilevatore di movimento reagisce alle variazioni di calore,
nell'area di rilevamento non devono essere presenti fonti di calore come
radiatori, lampade, condizionatori, superfici di finestre, fornelli, forti
correnti d'aria.
#
Il rilevatore deve essere rivolto verso l'ambiente e non essere puntato su
una finestra.
#
Anche gli animali domestici possono far scattare
l'allarme. Mantenerli lontani dall'area sorvegliata
quando si inserisce il rilevatore. Se non è
possibile,montare il rilevatore di movimento con la
parte inferiore verso l'alto e a un'altezza da 1 m a un
1,20 m , in modo che rimanga uno spazio libero
per l'animale domestico al di sotto dei raggi. In tal
caso l'area di rilevamento deve essere controllata
con particolare attenzione.
#
La velocità di rilevamento dipende anche dalla temperatura ambiente. In
un ambiente fresco il rilevamento è più rapido.
#
I movimenti trasversali rispetto al rilevatore di
movimento vengono rilevati più velocemente
rispetto ai movimenti diretti verso il rilevatore.
Posizionarlo pertanto in modo tale che l'intruso
attraversi il più trasversalmente possibile l'area di
rilevamento (v. a destra).
Nota:
Considerare che un rilevatore di movimento, dopo un rilevamento, potrà
nuovamente rilevare eventuali movimenti solo dopo un blocco temporale di
ca. due minuti.
8.3 Rilevatore di apertura
Per il rilevatore di apertura funziona in modo affidabile, a seguire i tutti
quattro punti:
1. Per garantire la massima distanza in caso di apertura, il sensore [25] e il
magnete [29] dovrebbero essere posizionati come segue:
#
su porte: dal lato della maniglia
#
su finestre: dal lato della maniglia:
#
nelle zone alte e verticali; attivazione in
caso di inclinazione o apertura della
finestra (posizione A)
#
nelle zone basse e verticali della finestra; attivazione solo in caso
di apertura della finestra, ma non in caso di apertura a ribalta o a
vasistas (posizione B)
2. Il rispettivo sensore deve essere applicato esattamente di fronte al
magnete. La marcatura del magnete deve essere posizionata di fronte al
LED [27] del sensore; nel caso che l'alloggiamento del magnete sia
aperto (nell'assieme), la freccia deve essere
posizionata all'altezza del LED del sensore.
3. La distanza y (vedi Fig. destro) tra il
magnete e il sensore non deve superare i
2 cm. Per controllare la distanza tirando il
magnete e il sensore lentamente a parte.
Finché il LED del sensore quando si tira non
lampeggiare blu è la distanza in ordine. Una
volta che lampeggia, la distanza è troppo
grande. Controllare la distanza nello stesso modo spingendo insieme e
mantenere la distanza sicuramente il più basso possibile.
4. Per il più piccolo possibile distanza y tra il magnete e il sensore nello stato
chiuso, a seconda delle circostanze per finestre e porte, è possibile
scegliere se il magnete
#
frontalmente
#
lateralmente
Il rilevatore di apertura non funziona sul lato di battuta.
Nota:
8.4 Sirena interna
#
Assicurarsi che il segnale acustico dell'allarme non scatti vicino alle
orecchie! In caso contrario si rischiano gravi danni all'udito! In caso di
funzionamento mediante l'alimentatore di rete, posizionare la sirena
interna in prossimità di una presa di corrente. Tenere conto della
lunghezza del cavo.
#
Durante il posizionamento, tenere conto di quanto l'audio sia percepibile
come avvertimento per se stessi e come deterrente per un eventuale
intruso.
8.5 Presa
#
A
La presa può essere posizionata in qualsiasi presa 230 V AC, 50 Hz
adeguata.
B
9. Allacciamento Centralina
!
Rimuovere la pellicola protettiva dalla parte superiore della centralina [2].
!
Collegare la porta di rete [5] con il router mediante il cavo di rete [1].
!
Collegare la spina a bassa tensione del caricatore [11] all'allacciamento
per il caricatore [4].
!
Inserire il caricatore in una presa di corrente adatta.
Il LED Power [7] si illumina di rosso e la centralina emette 2 bip, dopodiché è
sull 'ala della finestra della porta o
telaio
ala della finestra / della porta
sull 'ala della finestra della porta o
telaio
ala della finestra / della porta
Qualora il magnete debba essere posizionato a sinistra del
sensore, capovolgerli entrambi per il montaggio.
y
I - 7
