indexa SMART SECURITY SYSTEM 700 Bedienungsanleitung Seite 24

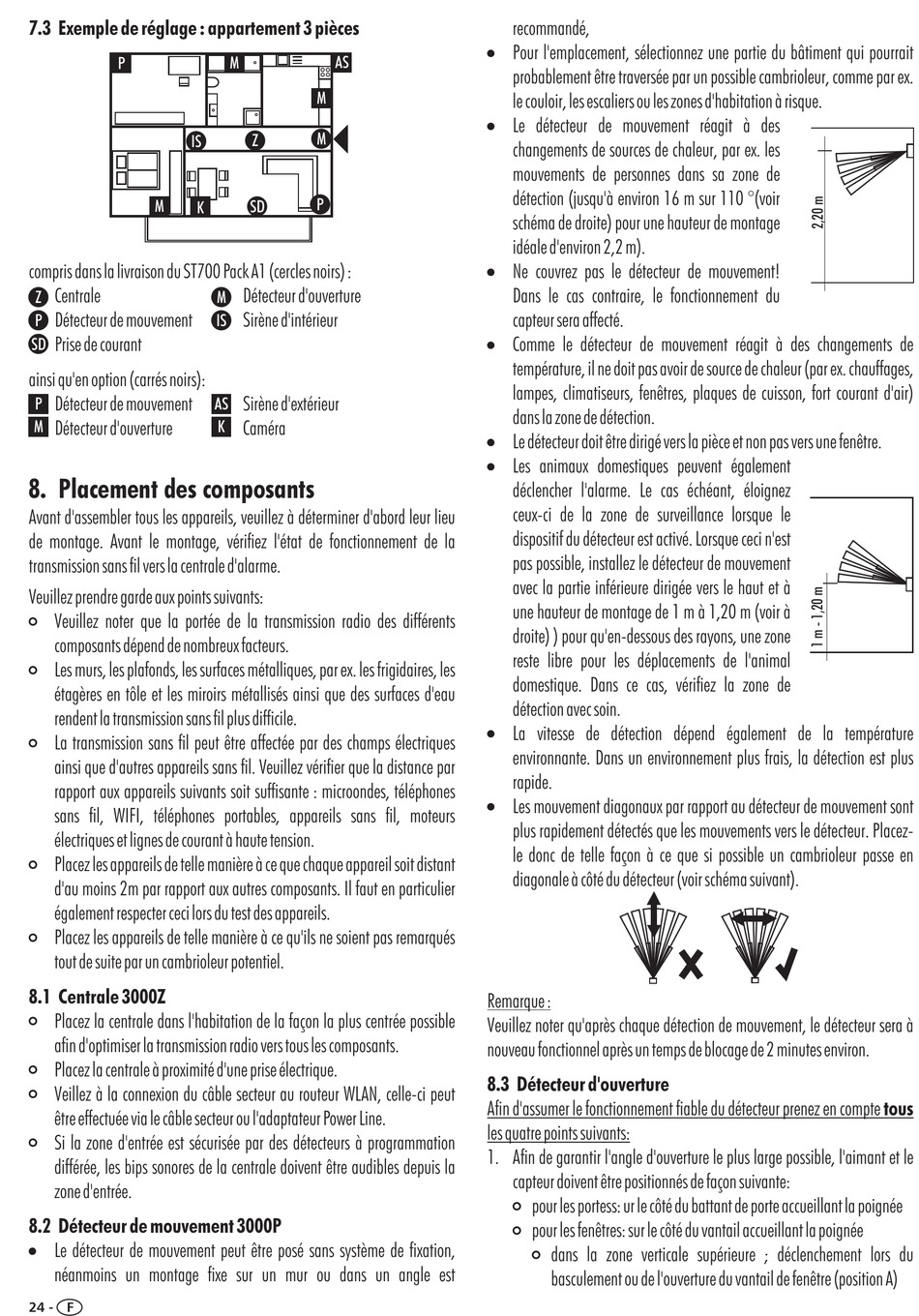

7.3 Exemple de réglage : appartement 3 pièces
P
IS
M
K
compris dans la livraison du ST700 Pack A1 (cercles noirs) :
Centrale
Z
Détecteur de mouvement
P
Prise de courant
SD
ainsi qu'en option (carrés noirs):
Détecteur de mouvement
P
M Détecteur d'ouverture
8. Placement des composants
Avant d'assembler tous les appareils, veuillez à déterminer d'abord leur lieu
de montage. Avant le montage, vérifiez l'état de fonctionnement de la
transmission sans fil vers la centrale d'alarme.
Veuillez prendre garde aux points suivants:
#
Veuillez noter que la portée de la transmission radio des différents
composants dépend de nombreux facteurs.
#
Les murs, les plafonds, les surfaces métalliques, par ex. les frigidaires, les
étagères en tôle et les miroirs métallisés ainsi que des surfaces d'eau
rendent la transmission sans fil plus difficile.
#
La transmission sans fil peut être affectée par des champs électriques
ainsi que d'autres appareils sans fil. Veuillez vérifier que la distance par
rapport aux appareils suivants soit suffisante : microondes, téléphones
sans fil, WIFI, téléphones portables, appareils sans fil, moteurs
électriques et lignes de courant à haute tension.
#
Placez les appareils de telle manière à ce que chaque appareil soit distant
d'au moins 2m par rapport aux autres composants. Il faut en particulier
également respecter ceci lors du test des appareils.
#
Placez les appareils de telle manière à ce qu'ils ne soient pas remarqués
tout de suite par un cambrioleur potentiel.
8.1 Centrale 3000Z
#
Placez la centrale dans l'habitation de la façon la plus centrée possible
afin d'optimiser la transmission radio vers tous les composants.
#
Placez la centrale à proximité d'une prise électrique.
#
Veillez à la connexion du câble secteur au routeur WLAN, celle-ci peut
être effectuée via le câble secteur ou l'adaptateur Power Line.
#
Si la zone d'entrée est sécurisée par des détecteurs à programmation
différée, les bips sonores de la centrale doivent être audibles depuis la
zone d'entrée.
8.2 Détecteur de mouvement 3000P
!
Le détecteur de mouvement peut être posé sans système de fixation,
néanmoins un montage fixe sur un mur ou dans un angle est
24 - F
M AS
M
M
Z
P
SD
Détecteur d'ouverture
M
Sirène d'intérieur
IS
Sirène d'extérieur
AS
K Caméra
recommandé,
!
Pour l'emplacement, sélectionnez une partie du bâtiment qui pourrait
probablement être traversée par un possible cambrioleur, comme par ex.
le couloir, les escaliers ou les zones d'habitation à risque.
!
Le détecteur de mouvement réagit à des
changements de sources de chaleur, par ex. les
mouvements de personnes dans sa zone de
détection (jusqu'à environ 16 m sur 110 °(voir
schéma de droite) pour une hauteur de montage
idéale d'environ 2,2 m).
!
Ne couvrez pas le détecteur de mouvement!
Dans le cas contraire, le fonctionnement du
capteur sera affecté.
!
Comme le détecteur de mouvement réagit à des changements de
température, il ne doit pas avoir de source de chaleur (par ex. chauffages,
lampes, climatiseurs, fenêtres, plaques de cuisson, fort courant d'air)
dans la zone de détection.
!
Le détecteur doit être dirigé vers la pièce et non pas vers une fenêtre.
!
Les animaux domestiques peuvent également
déclencher l'alarme. Le cas échéant, éloignez
ceux-ci de la zone de surveillance lorsque le
dispositif du détecteur est activé. Lorsque ceci n'est
pas possible, installez le détecteur de mouvement
avec la partie inférieure dirigée vers le haut et à
une hauteur de montage de 1 m à 1,20 m (voir à
droite) ) pour qu'en-dessous des rayons, une zone
reste libre pour les déplacements de l'animal
domestique. Dans ce cas, vérifiez la zone de
détection avec soin.
!
La vitesse de détection dépend également de la température
environnante. Dans un environnement plus frais, la détection est plus
rapide.
!
Les mouvement diagonaux par rapport au détecteur de mouvement sont
plus rapidement détectés que les mouvements vers le détecteur. Placez-
le donc de telle façon à ce que si possible un cambrioleur passe en
diagonale à côté du détecteur (voir schéma suivant).
Remarque :
Veuillez noter qu'après chaque détection de mouvement, le détecteur sera à
nouveau fonctionnel après un temps de blocage de 2 minutes environ.
8.3 Détecteur d'ouverture
Afin d'assumer le fonctionnement fiable du détecteur prenez en compte
les quatre points suivants:
1. Afin de garantir l'angle d'ouverture le plus large possible, l'aimant et le
capteur doivent être positionnés de façon suivante:
#
pour les portess: ur le côté du battant de porte accueillant la poignée
#
pour les fenêtres: sur le côté du vantail accueillant la poignée
#
dans la zone verticale supérieure ; déclenchement lors du
basculement ou de l'ouverture du vantail de fenêtre (position A)
tous
