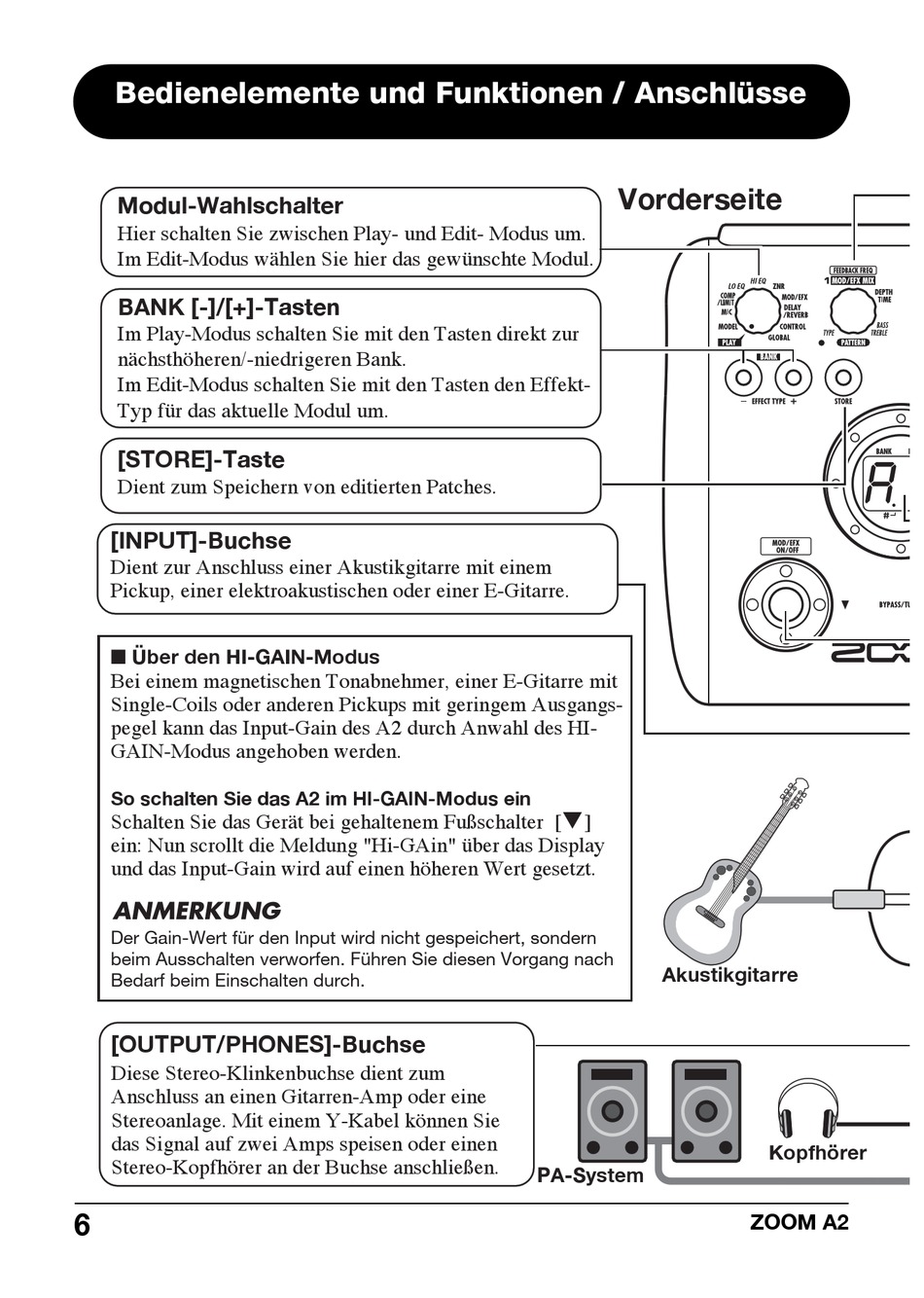

Bedienelemente und Funktionen / Anschlüsse
Modul-Wahlschalter
Hier schalten Sie zwischen Play- und Edit- Modus um.
Im Edit-Modus wählen Sie hier das gewünschte Modul.
BANK [-]/[+]-Tasten
Im Play-Modus schalten Sie mit den Tasten direkt zur
nächsthöheren/-niedrigeren Bank.
Im Edit-Modus schalten Sie mit den Tasten den Effekt-
Typ für das aktuelle Modul um.
[STORE]-Taste
Dient zum Speichern von editierten Patches.
[INPUT]-Buchse
Dient zur Anschluss einer Akustikgitarre mit einem
Pickup, einer elektroakustischen oder einer E-Gitarre.
■ Über den HI-GAIN-Modus
Bei einem magnetischen Tonabnehmer, einer E-Gitarre mit
Single-Coils oder anderen Pickups mit geringem Ausgangs-
pegel kann das Input-Gain des A2 durch Anwahl des HI-
GAIN-Modus angehoben werden.
So schalten Sie das A2 im HI-GAIN-Modus ein
Schalten Sie das Gerät bei gehaltenem Fußschalter [W]
ein: Nun scrollt die Meldung "Hi-GAin" über das Display
und das Input-Gain wird auf einen höheren Wert gesetzt.
ANMERKUNG
Der Gain-Wert für den Input wird nicht gespeichert, sondern
beim Ausschalten verworfen. Führen Sie diesen Vorgang nach
Bedarf beim Einschalten durch.
[OUTPUT/PHONES]-Buchse
Diese Stereo-Klinkenbuchse dient zum
Anschluss an einen Gitarren-Amp oder eine
Stereoanlage. Mit einem Y-Kabel können Sie
das Signal auf zwei Amps speisen oder einen
Stereo-Kopfhörer an der Buchse anschließen.
6

Vorderseite

Akustikgitarre
PA-System
Kopfhörer
ZOOM A2
