Rückseite; [Power]-Schalter - Zoom A2 Bedienungsanleitung

Rückseite
ZOOM A2
Parameter-Regler 1 - 3
Mit diesen Reglern ändern Sie Effekt- Parameter oder die
Lautstärke des ganzen Patches.Während der Rhythmus-
Wiedergabe wählen Sie damit das Pattern aus und stellen das
Tempo sowie die Rhythmus-Lautstärke ein.
RHYTHM [R/P]-Taste
Startet/stoppt die Rhythmus-Wiedergabe.
[MANUAL]-Taste
Schaltet zwischen dem Play- und dem Manual-Modus um. Im
Manual-Modus leuchtet die Taste.
Display
Hier werden Patch-Nummern, Einstellungen und andere
Informationen zum Betrieb des A2 eingeblendet.
[W]/[Q]-Fußtaster
Diese Taster dienen zur Auswahl von Patches, zum An-
/Abschalten von Effekt-Modulen, zur Steuerung des Tuners
und für weitere Funktionen.
[CONTROL IN]-Buchse
Hier schließen Sie den optionalen Fußschalter (FS01)
oder ein Expression-Pedal (FP01/FP02) an.
FS01

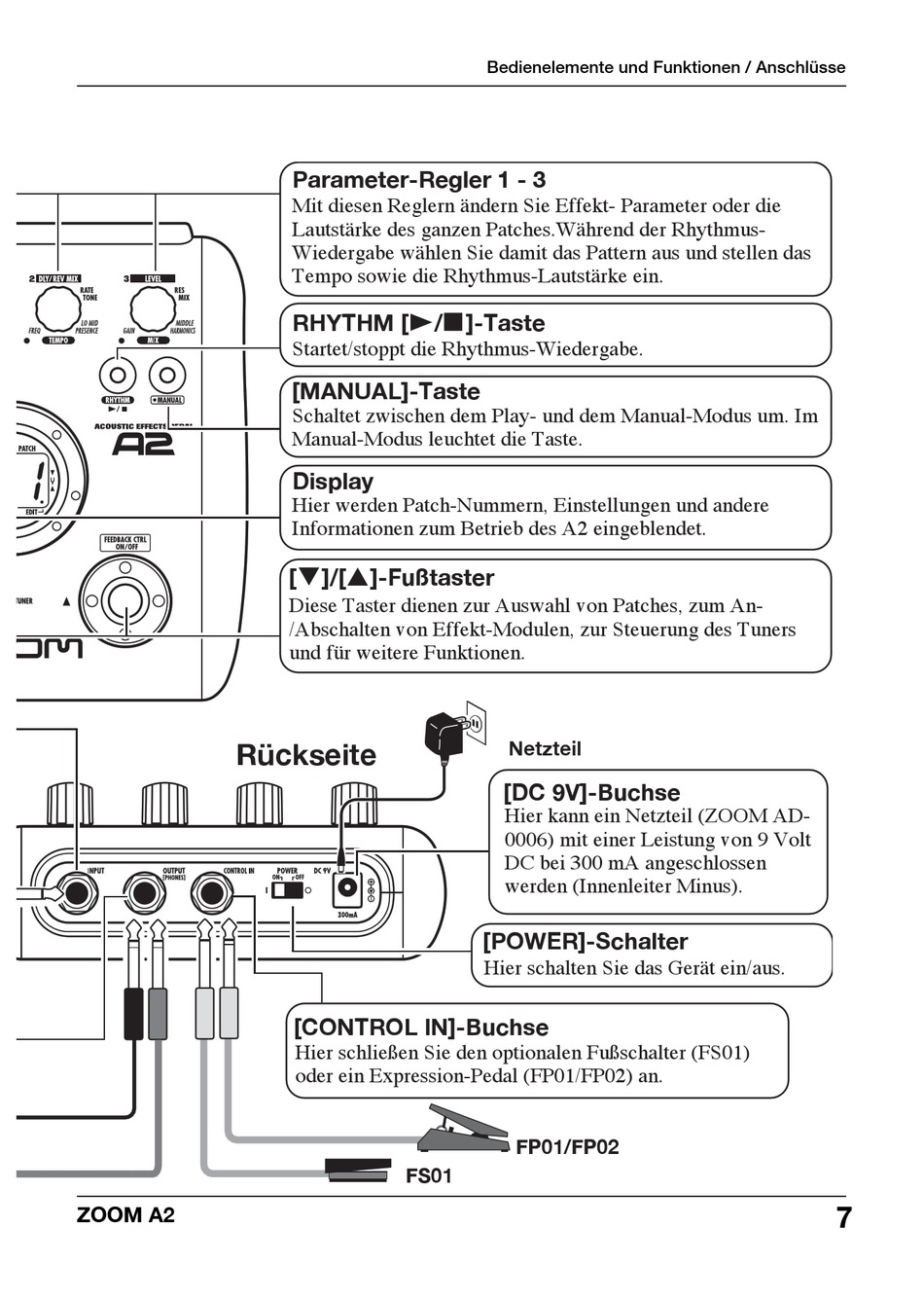

Bedienelemente und Funktionen / Anschlüsse
Netzteil
[DC 9V]-Buchse
Hier kann ein Netzteil (ZOOM AD-
0006) mit einer Leistung von 9 Volt
DC bei 300 mA angeschlossen
werden (Innenleiter Minus).

[POWER]-Schalter

Hier schalten Sie das Gerät ein/aus.
FP01/FP02
7
