EFC 3600

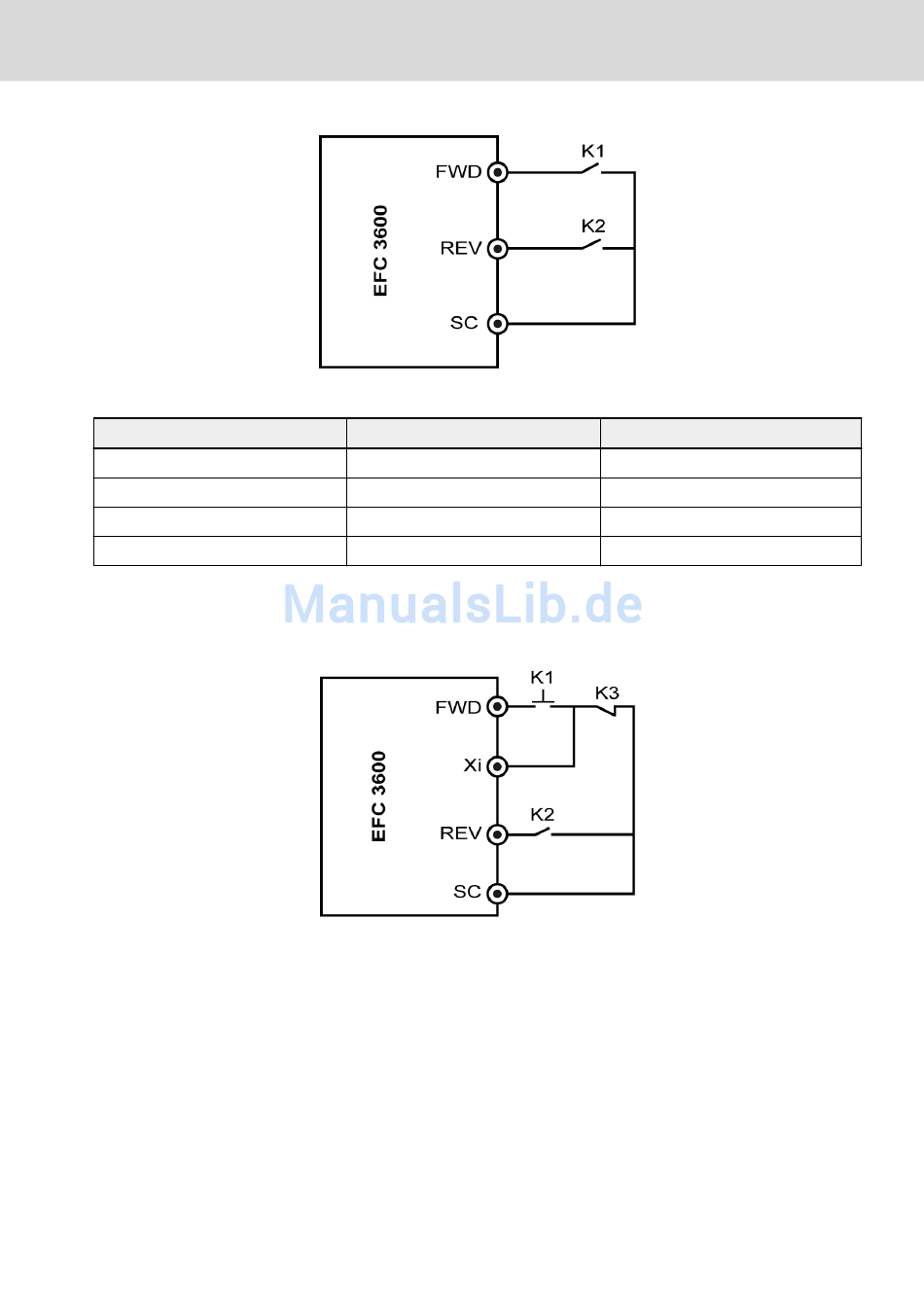

Abb. 8-31: 2-Draht-Steuerung_2
K1
Inaktiv
Inaktiv
Aktiv
Aktiv
[E0.00]=2: 3-Draht-Steuerung
●
Eine zusätzliche Klemme muss als "3-Draht-Betriebssteuerung" konfiguriert
und wie folgt angeschlossen werden:
Abb. 8-32: 3-Draht-Steuerung
– K1 ist Quelle für RUN-Befehl
●
– K2 dient der Richtungswahl
– 0=vorwärts
– 1=rückwärts
– K3 ist Quelle für STOP-Befehl (3-Draht-Modus Öffner)
– Eingang FWD ist flankenempfindlich
– Eingang REV ist pegelempfindlich
– Die Richtung vor Einstellen des RUN-Befehls vorwählen, andernfalls än-
dert sich die Richtung (mit eventueller "Totzonenzeit").
DOK-RCON03-EFC-3600***-IT03-DE-P
K2
Inaktiv
Aktiv
Inaktiv
Aktiv
Bosch Rexroth AG
Parametereinstellungen
Betriebszustand
Stopp
Stopp
Vor
rückwärts
91/275
