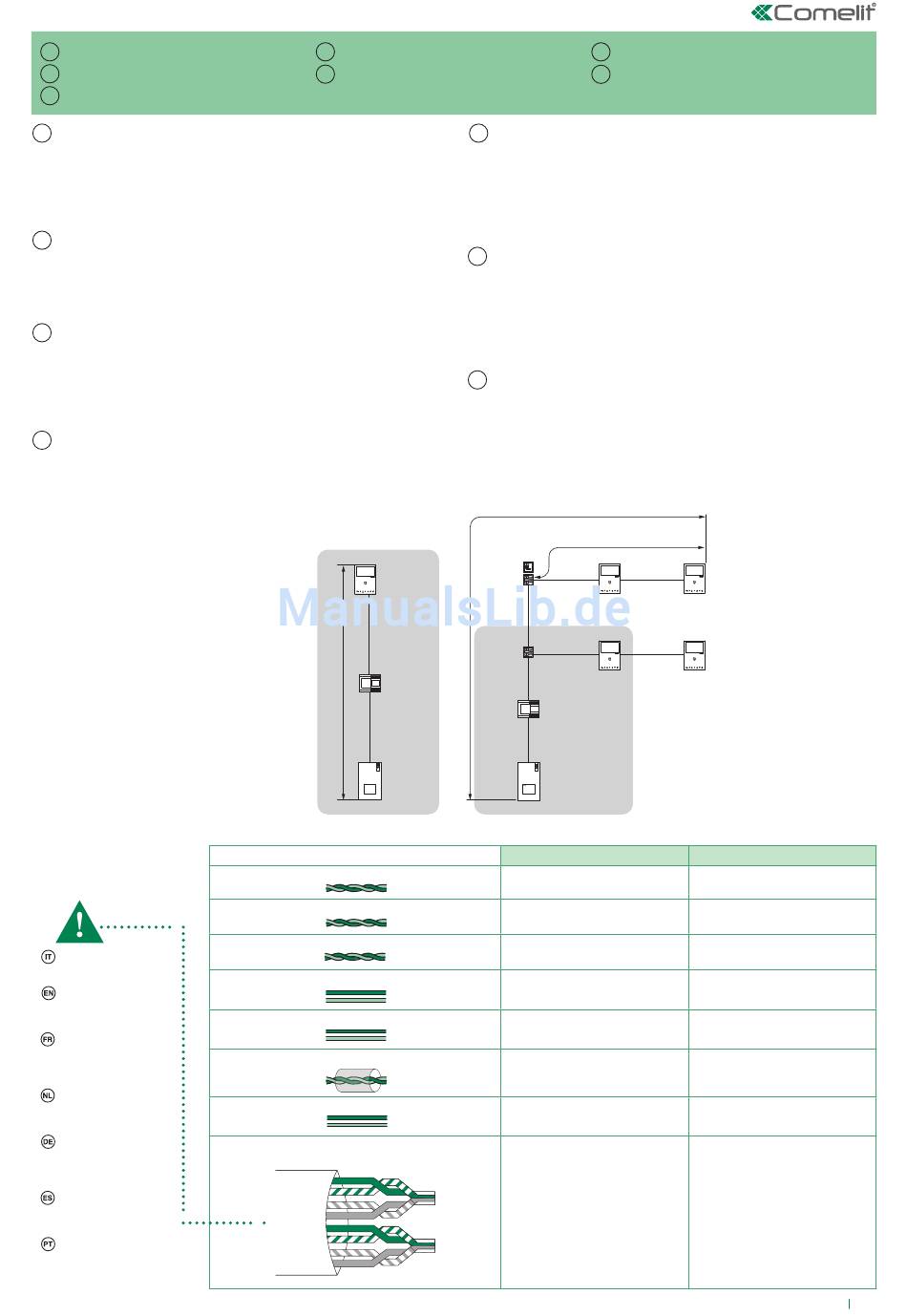

Distanze di funzionamento
IT
Operating distances
EN
Distances de fonctionnement
FR
La somma totale del numero di posti interni con stesso codice
IT
utente e del numero di dispositivi di ripetizione chiamata
(suoneria supplementare Art. 1229 / 1229A) collegati ai suddetti
posti interni non può superare il numero di 4 (con max 1 posto
interno principale e max 3 posti interni secondari). Connettere un
solo dispositivo di ripetizione chiamata per ogni posto interno.
The total number of internal units with the same user code and
EN
call repetition devices (additional ringtone Art. 1229 / 1229A)
connected to these internal units cannot exceed 4 (with a
maximum of 1 main internal unit and 3 secondary internal units).
Connect only one call repetition device for each internal unit.
La somme des postes intérieurs ayant le même code d'appel et
FR
des dispositifs de répétition d'appel (sonnerie supplémentaire
Art. 1229 / 1229A) branchés à ces postes intérieurs ne peut
pas être supérieure à 4 (avec au maximum 1 poste intérieur
principal et 3 postes intérieurs secondaires). Brancher un seul
dispositif de répétition d'appel pour chaque poste intérieur.
Het totale aantal binnentoestellen met dezelfde gebruikerscode
NL
en het aantal extra bellen (Art. 1229 / 1229A) dat met deze
binnentoestellen verbonden is, mag niet meer bedragen dan 4
(met maximaal 1 hoofdbinnentoestel en maximaal 3 secundaire
binnentoestellen). Sluit één extra bel aan per binnentoestel.
*Cavo UTP con connessione
multi-coppiola: RISPETTARE I
COLORI INDICATI IN FIGURA!
*UTP cable with multi-cable
connection: FOLLOW THE
COLOURS SHOWN IN THE
DIAGRAM!
*Câble UTP avec connexion
paires torsadées multiples :
RESPECTER LES COULEURS
INDIQUÉES DANS LA
FIGURE !
*UTP-kabel met multi-paar
aansluiting: DE IN DE
AFBEELDING AANGEGEVEN
KLEUREN AANHOUDEN!
*UTP-Kabel mit
Doppeladerbündel-Anschluss
DIE IN DER ABBILDUNG
ANGEGEBENEN FARBEN
BEACHTEN!
*Cable UTP con conexión
multipar: ¡RESPETAR LOS
COLORES INDICADOS EN LA
FIGURA!
* Cabo UTP com ligação
multi-par: RESPEITAR AS
CORES INDICADAS NA
IMAGEM!
Afstanden
NL
Maximal zulässige Entfernungen
DE
6721W
A
1209
4893
8461V
Comelit Art. 4577/4579 1 mm (Ø 1,2 mm AWG 17)
2
UTP5 cat. 5 0,2 mm (Ø 0,5 mm AWG 24)
2
0,28 mm (Ø 0,6 mm AWG 23)
2
0,5 mm 2 (Ø 0,8 mm AWG 20)
1 mm (Ø 1,2 mm AWG 17)
2
1 mm (Ø 1,2 mm AWG 17)
2
1,5 mm (Ø 1,4 mm AWG 15)
2
*UTP5 cat. 5 0,2 mm 2 (Ø 0,5 mm AWG 24)
MULTI PAIR CABLE
GREEN
GREEN / WHITE
ORANGE / WHITE
ORANGE
BLU
BLU / WHITE
BROWN / WHITE
BROWN
Distancias de funcionamiento
ES
Distâncias de funcionamento
PT
Die Gesamtsumme der Anzahl der Innenstellen mit dem gleichen
DE
Teilnehmercode und der Anzahl der mit diesen Innenstellen
verbundenen Rufwiederholungsgeräten
Art. 1229 / 1229A) darf nicht mehr als 4 sein (max. 1 Haupt-
Innensprechstelle und max. 3 Neben-Innensprechstellen).
Jeweils nur eine Rufwiederholeinrichtung pro Innensprechstelle
anschließen.
Las unidades internas con el mismo código de usuario y los
ES
dispositivos de repetición de llamada (tono de llamada adicional
Art. 1229 / 1229A) conectados a dichas unidades internas no
pueden sumar más de 4 (con 1 unidad interna principal como
máximo y 3 unidades internas secundarias como máximo).
Conectar un único dispositivo de repetición de llamada para
cada unidad interna.
A soma total do número de postos internos com o mesmo
PT
código de utilizador e do número de dispositivos de repetição
de chamada (campainha adicional Art. 1229 / 1229A) ligados
aos referidos postos internos não pode ser superior a 4 (com
o máximo de 1 posto interno principal e o máximo de 3 postos
internos secundários). Ligar apenas um dispositivo de repetição
de chamada para cada posto interno.
B
1216
1214/2C
1214/2C
A
1209
4893
8461V
A MAX
200 m
(655 feet)
100 m
(330 feet)
100 m
(330 feet)
100 m
(330 feet)
100 m
(330 feet)
80 m
(260 feet)
100 m
(330 feet)
120 m
(390 feet)
(Zusatz-Läutewerk
6721W
6721W
B MAX
100 m
(330 feet)
60 m
(195 feet)
60 m
(195 feet)
60 m
(195 feet)
60 m
(195 feet)
40 m
(130 feet)
60 m
(195 feet)
70 m
(230 feet)
